吊顶内管路敷设工程分项工程质量技术模板

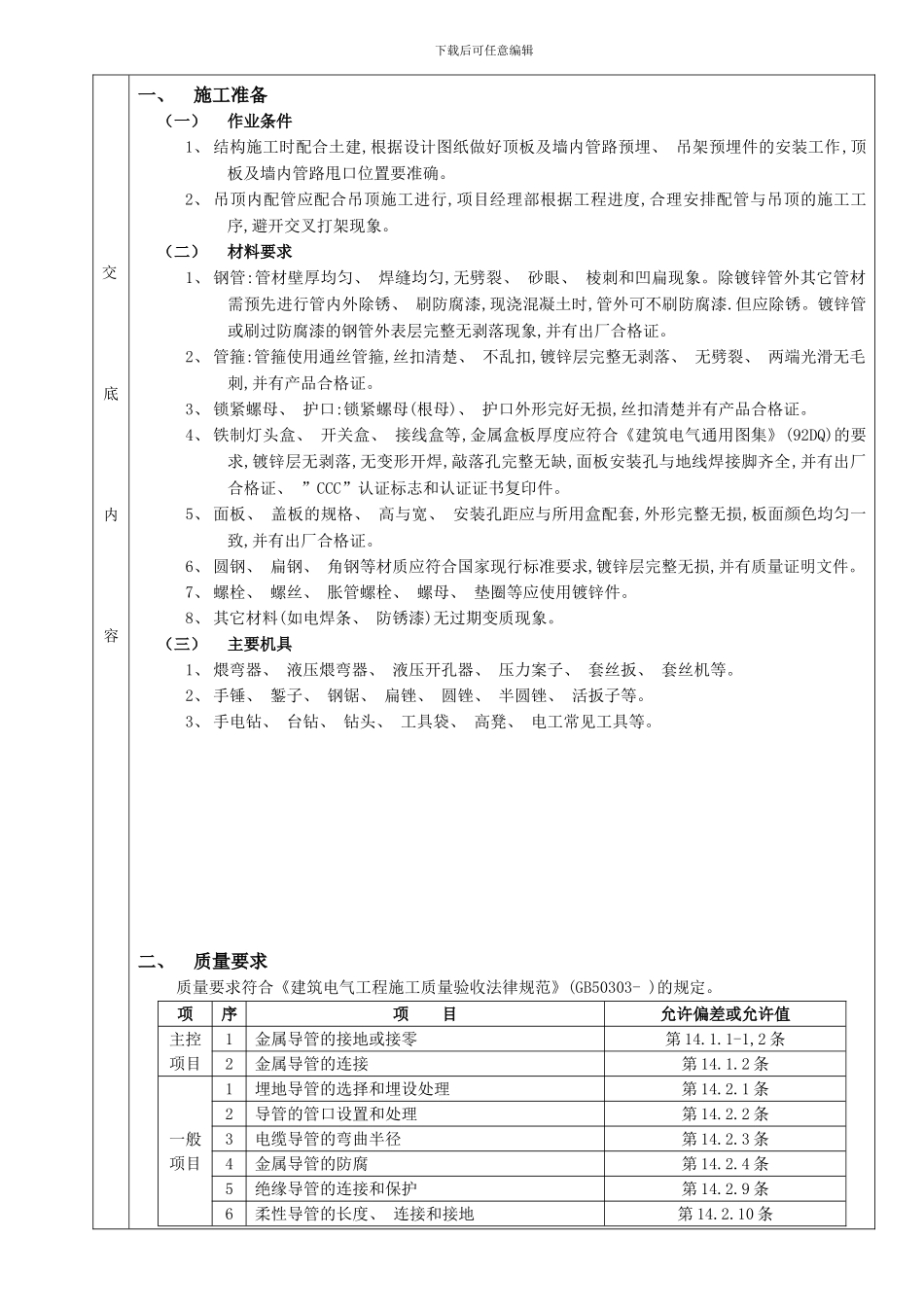

吊顶内管路敷设工程分项工程质量技术模板_第1页
1/10
吊顶内管路敷设工程分项工程质量技术模板_第2页
2/10
吊顶内管路敷设工程分项工程质量技术模板_第3页
3/10
下载后可任意编辑交底内容一、施工准备(一)作业条件1、 结构施工时配合土建,根据设计图纸做好顶板及墙内管路预埋、 吊架预埋件的安装工作,顶板及墙内管路甩口位置要准确。2、 吊顶内配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施工工序,避开交叉打架现象。(二)材料要求1、 钢管:管材壁厚均匀、 焊缝均匀,无劈裂、 砂眼、 棱刺和凹扁现象。除镀锌管外其它管材需预先进行管内外除锈、 刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。2、 管箍:管箍使用通丝管箍,丝扣清楚、 不乱扣,镀锌层完整无剥落、 无劈裂、 两端光滑无毛刺,并有产品合格证。3、 锁紧螺母、 护口:锁紧螺母(根母)、 护口外形完好无损,丝扣清楚并有产品合格证。4、 铁制灯头盒、 开关盒、 接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有出厂合格证、 ”CCC”认证标志和认证证书复印件。5、 面板、 盖板的规格、 高与宽、 安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。6、 圆钢、 扁钢、 角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。7、 螺栓、 螺丝、 胀管螺栓、 螺母、 垫圈等应使用镀锌件。8、 其它材料(如电焊条、 防锈漆)无过期变质现象。(三)主要机具1、 煨弯器、 液压煨弯器、 液压开孔器、 压力案子、 套丝扳、 套丝机等。2、 手锤、 錾子、 钢锯、 扁锉、 圆锉、 半圆锉、 活扳子等。3、 手电钻、 台钻、 钻头、 工具袋、 高凳、 电工常见工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303- )的规定。项序项 目允许偏差或允许值主控项目1金属导管的接地或接零第 14.1.1-1,2 条2金属导管的连接第 14.1.2 条一般项目1埋地导管的选择和埋设处理第 14.2.1 条2导管的管口设置和处理第 14.2.2 条3电缆导管的弯曲半径第 14.2.3 条4金属导管的防腐第 14.2.4 条5绝缘导管的连接和保护第 14.2.9 条6柔性导管的长度、 连接和接地第 14.2.10 条下载后可任意编辑交底内容三、工艺流程四、操作工艺(一) 熟悉图纸不但要读懂电气施工图,还要阅读建筑和结构施工图以及其它专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气...
