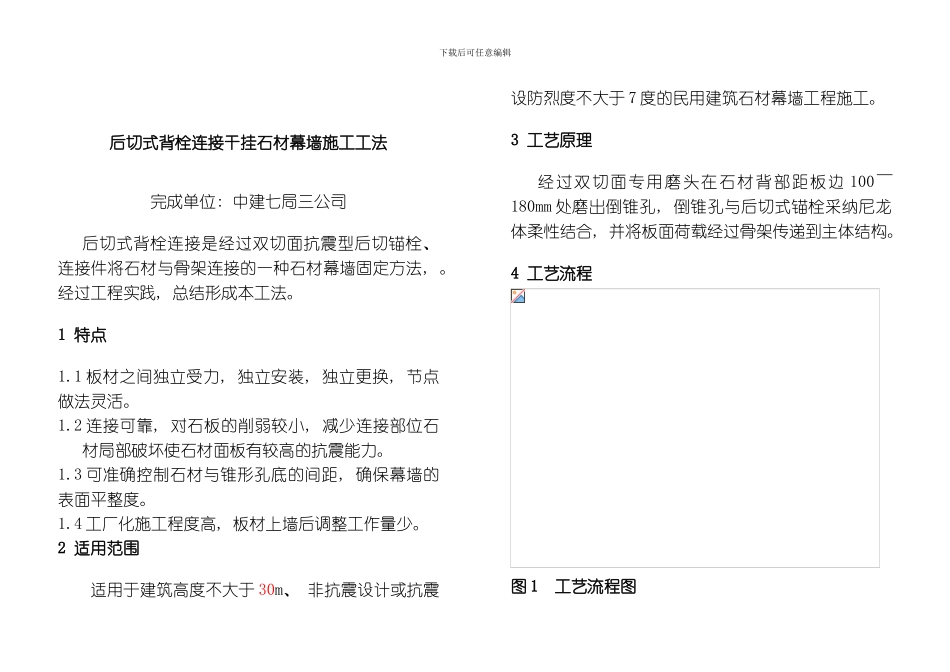

后切式背栓连接干挂石材幕墙施工工法模板

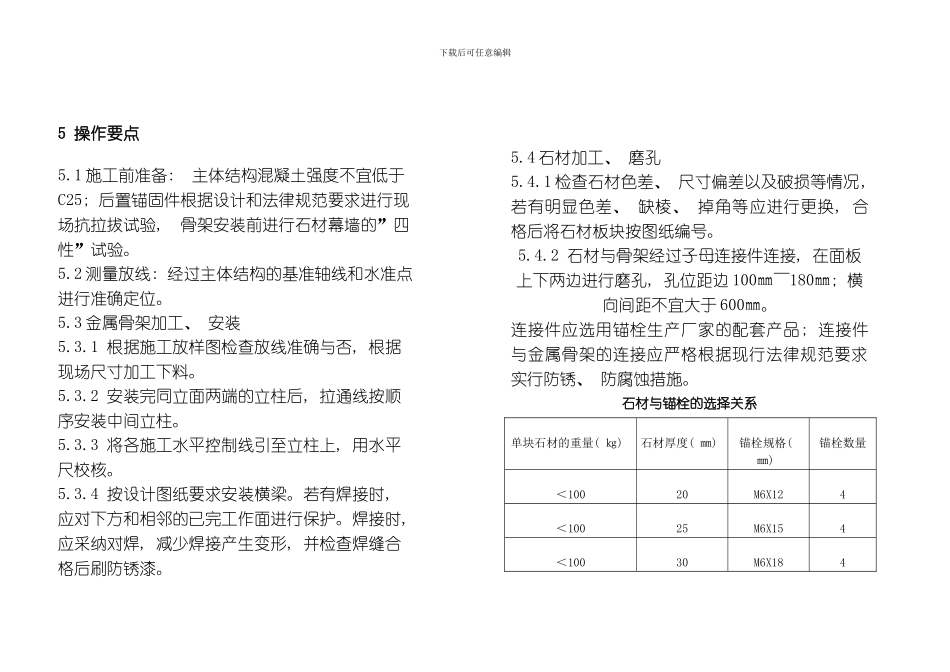

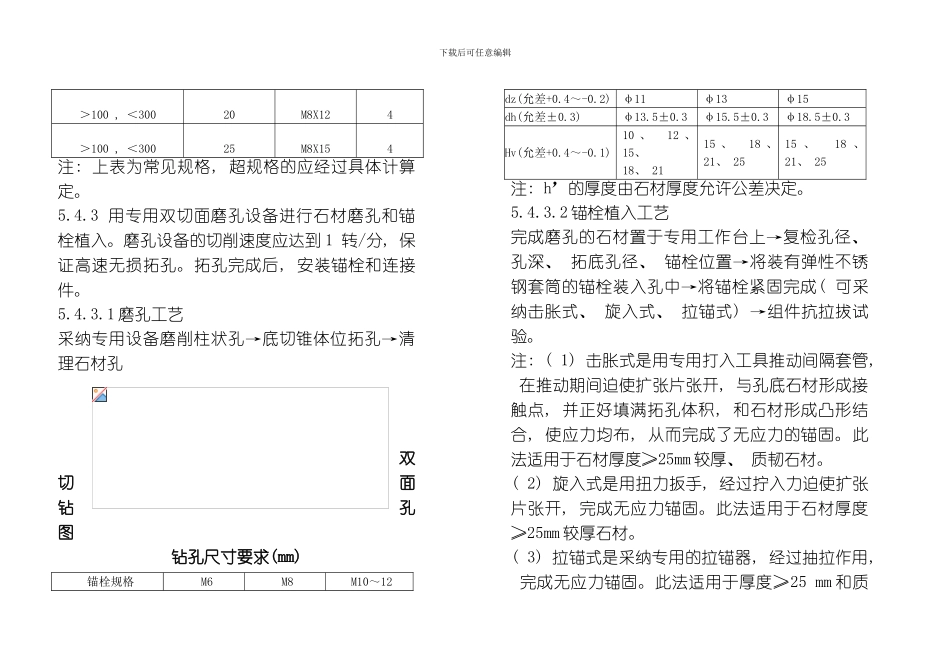

下载后可任意编辑后切式背栓连接干挂石材幕墙施工工法完成单位: 中建七局三公司后切式背栓连接是经过双切面抗震型后切锚栓、 连接件将石材与骨架连接的一种石材幕墙固定方法, 。经过工程实践, 总结形成本工法。1 特点1.1 板材之间独立受力, 独立安装, 独立更换, 节点做法灵活。1.2 连接可靠, 对石板的削弱较小, 减少连接部位石材局部破坏使石材面板有较高的抗震能力。 1.3 可准确控制石材与锥形孔底的间距, 确保幕墙的表面平整度。1.4 工厂化施工程度高, 板材上墙后调整工作量少。2 适用范围适用于建筑高度不大于 30m、 非抗震设计或抗震设防烈度不大于 7 度的民用建筑石材幕墙工程施工。3 工艺原理经过双切面专用磨头在石材背部距板边 100～180mm 处磨出倒锥孔, 倒锥孔与后切式锚栓采纳尼龙体柔性结合, 并将板面荷载经过骨架传递到主体结构。4 工艺流程 图 1 工艺流程图下载后可任意编辑5 操作要点5.1 施工前准备: 主体结构混凝土强度不宜低于C25; 后置锚固件根据设计和法律规范要求进行现场抗拉拔试验, 骨架安装前进行石材幕墙的”四性”试验。5.2 测量放线: 经过主体结构的基准轴线和水准点进行准确定位。5.3 金属骨架加工、 安装5.3.1 根据施工放样图检查放线准确与否, 根据现场尺寸加工下料。5.3.2 安装完同立面两端的立柱后, 拉通线按顺序安装中间立柱。5.3.3 将各施工水平控制线引至立柱上, 用水平尺校核。5.3.4 按设计图纸要求安装横梁。若有焊接时, 应对下方和相邻的已完工作面进行保护。焊接时, 应采纳对焊, 减少焊接产生变形, 并检查焊缝合格后刷防锈漆。5.4 石材加工、 磨孔5.4.1 检查石材色差、 尺寸偏差以及破损等情况, 若有明显色差、 缺棱、 掉角等应进行更换, 合格后将石材板块按图纸编号。5.4.2 石材与骨架经过子母连接件连接, 在面板上下两边进行磨孔, 孔位距边 100㎜～180㎜; 横向间距不宜大于 600㎜。 连接件应选用锚栓生产厂家的配套产品; 连接件与金属骨架的连接应严格根据现行法律规范要求实行防锈、 防腐蚀措施。石材与锚栓的选择关系单块石材的重量( ㎏) 石材厚度( ㎜) 锚栓规格( ㎜) 锚栓数量＜10020M6X124＜10025M6X154＜10030M6X184下载后可任意编辑＞100 , ＜30020M8X124＞100 , ＜30025M8X154注: 上表为常见规格, 超规格的应经过具体计算定。5.4.3 用专用双切面磨孔设备进行石材磨孔和锚栓植入。磨孔设备的切削速度应达到 1 ...
