后张法预应力梁施工方案模板

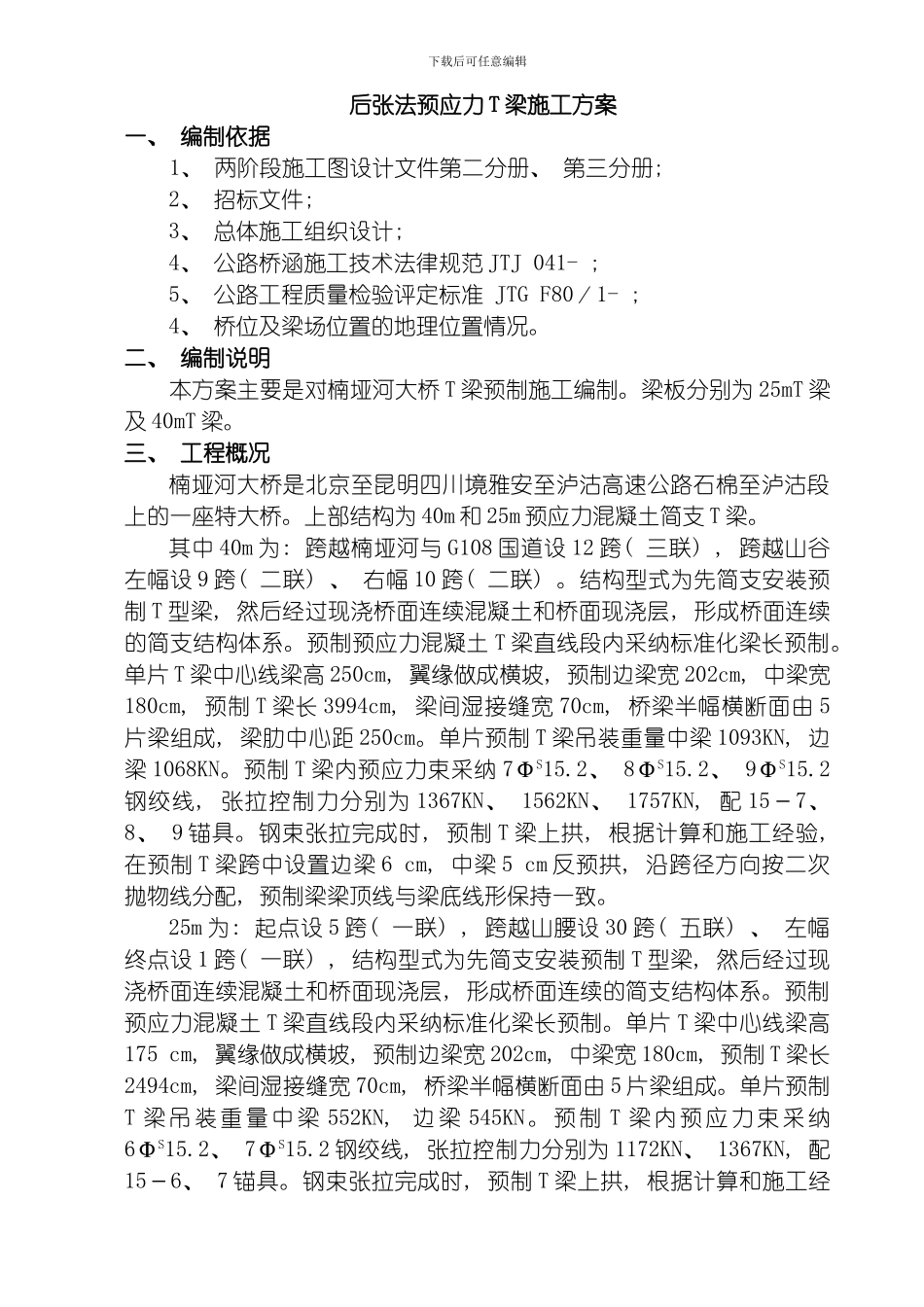

后张法预应力梁施工方案模板_第1页
1/41

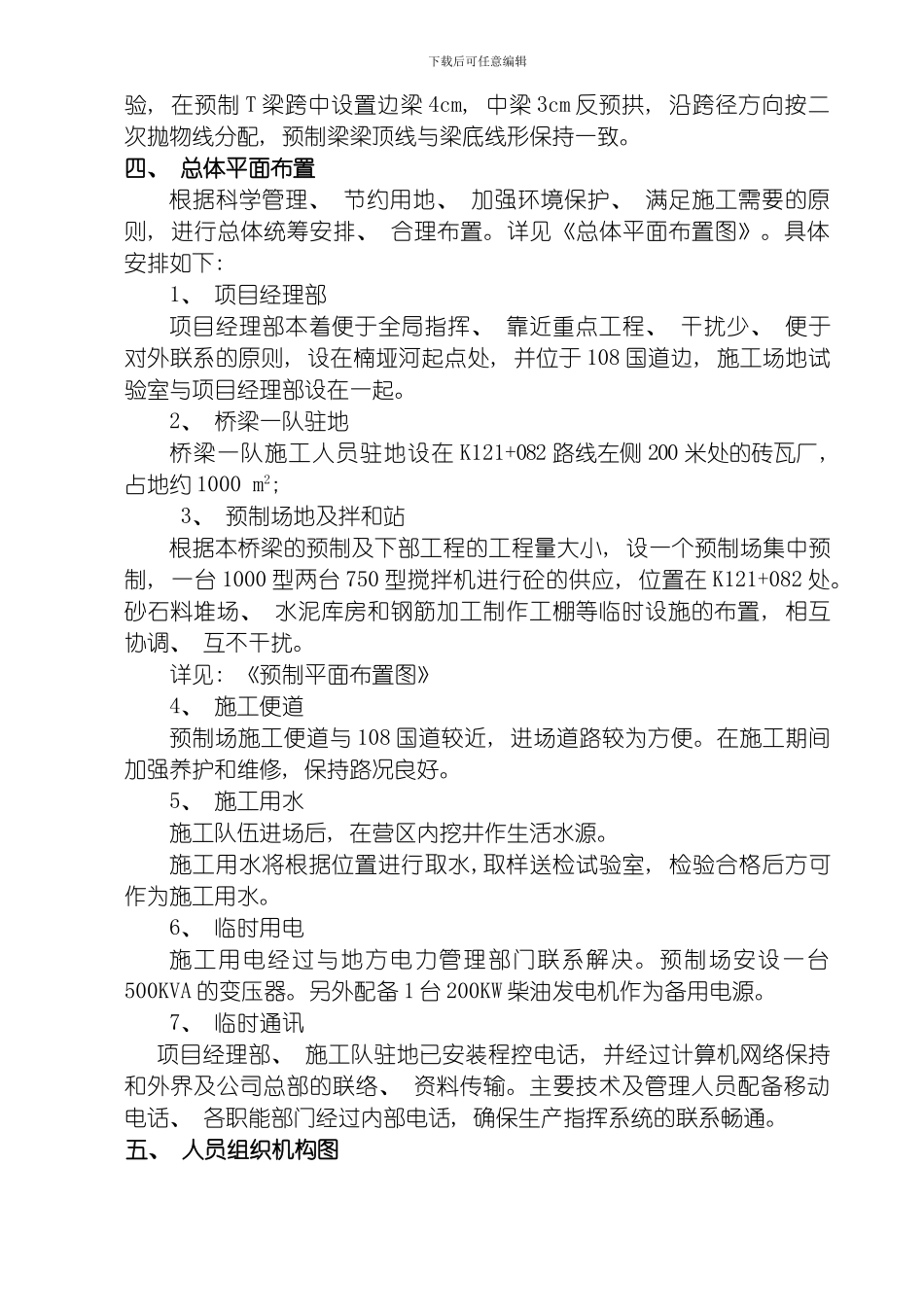

后张法预应力梁施工方案模板_第2页
2/41
后张法预应力梁施工方案模板_第3页
3/41
下载后可任意编辑 后张法预应力 T 梁施工方案一、 编制依据1、 两阶段施工图设计文件第二分册、 第三分册; 2、 招标文件; 3、 总体施工组织设计; 4、 公路桥涵施工技术法律规范 JTJ 041- ; 5、 公路工程质量检验评定标准 JTG F80/1- ; 4、 桥位及梁场位置的地理位置情况。二、 编制说明本方案主要是对楠垭河大桥 T 梁预制施工编制。梁板分别为 25mT 梁及 40mT 梁。三、 工程概况楠垭河大桥是北京至昆明四川境雅安至泸沽高速公路石棉至泸沽段上的一座特大桥。上部结构为 40m 和 25m 预应力混凝土简支 T 梁。其中 40m 为: 跨越楠垭河与 G108 国道设 12 跨( 三联) , 跨越山谷左幅设 9 跨( 二联) 、 右幅 10 跨( 二联) 。结构型式为先简支安装预制 T 型梁, 然后经过现浇桥面连续混凝土和桥面现浇层, 形成桥面连续的简支结构体系。预制预应力混凝土 T 梁直线段内采纳标准化梁长预制。单片 T 梁中心线梁高 250cm, 翼缘做成横坡, 预制边梁宽 202cm, 中梁宽180cm, 预制 T 梁长 3994cm, 梁间湿接缝宽 70cm, 桥梁半幅横断面由 5片梁组成, 梁肋中心距 250cm。单片预制 T 梁吊装重量中梁 1093KN, 边梁 1068KN。预制 T 梁内预应力束采纳 7ΦS15.2、 8ΦS15.2、 9ΦS15.2钢绞线, 张拉控制力分别为 1367KN、 1562KN、 1757KN, 配 15-7、 8、 9 锚具。钢束张拉完成时, 预制 T 梁上拱, 根据计算和施工经验, 在预制 T 梁跨中设置边梁 6 cm, 中梁 5 cm 反预拱, 沿跨径方向按二次抛物线分配, 预制梁梁顶线与梁底线形保持一致。25m 为: 起点设 5 跨( 一联) , 跨越山腰设 30 跨( 五联) 、 左幅终点设 1 跨( 一联) , 结构型式为先简支安装预制 T 型梁, 然后经过现浇桥面连续混凝土和桥面现浇层, 形成桥面连续的简支结构体系。预制预应力混凝土 T 梁直线段内采纳标准化梁长预制。单片 T 梁中心线梁高175 cm, 翼缘做成横坡, 预制边梁宽 202cm, 中梁宽 180cm, 预制 T 梁长2494cm, 梁间湿接缝宽 70cm, 桥梁半幅横断面由 5 片梁组成。单片预制T 梁吊装重量中梁 552KN, 边梁 545KN。预制 T 梁内预应力束采纳6ΦS15.2、 7ΦS15.2 钢绞线, 张拉控制力分别为 1172KN、 1367KN, 配15-6、 7 锚具。钢束张拉完成时, 预制 T 梁上拱, 根据计算和施工经下载后可任意编辑验, 在预制 T 梁跨中设置边梁 ...
