吴家河水库灌浆设计说明样本

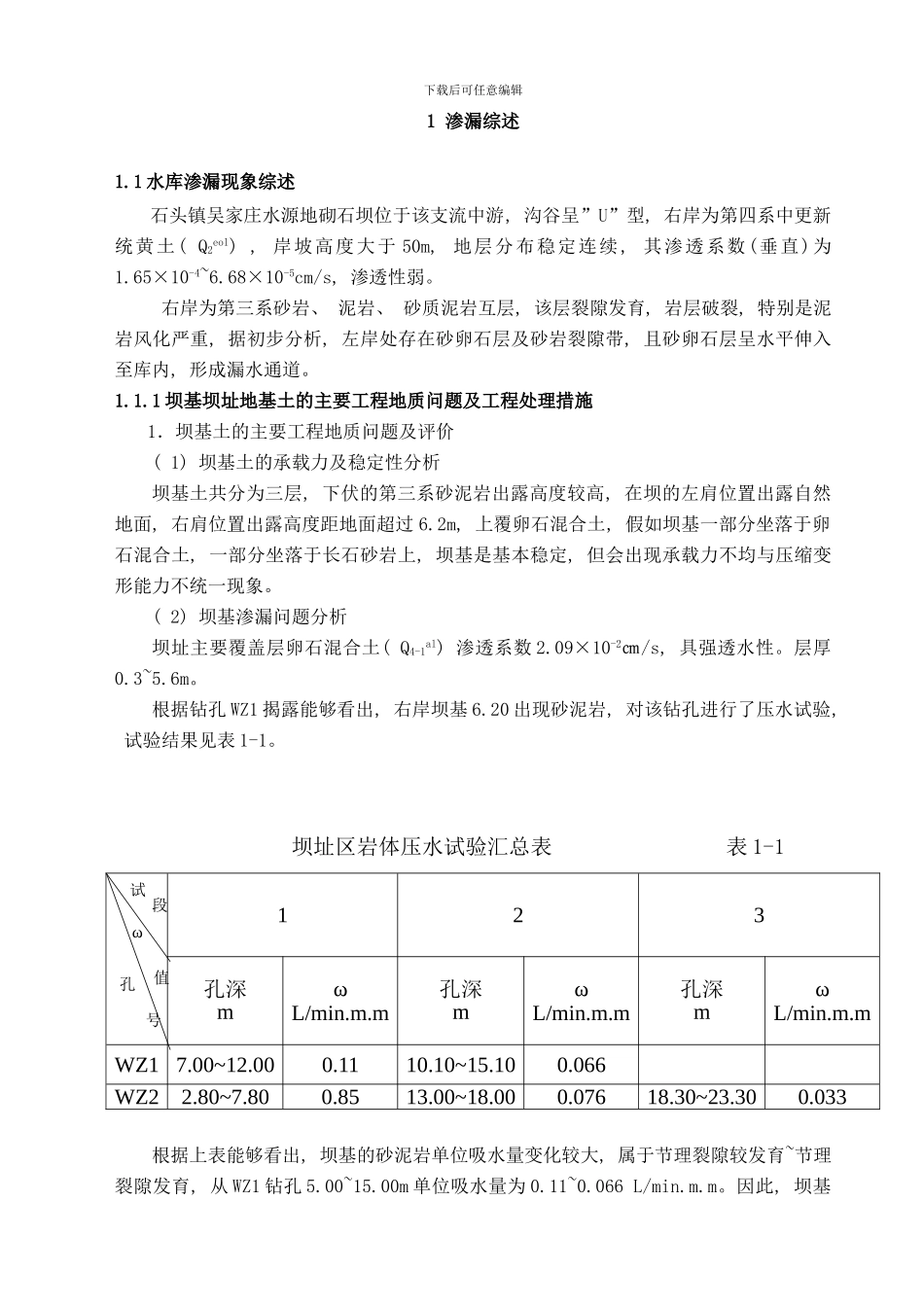

下载后可任意编辑1 渗漏综述1.1 水库渗漏现象综述石头镇吴家庄水源地砌石坝位于该支流中游, 沟谷呈”U”型, 右岸为第四系中更新统黄土( Q2eol) , 岸坡高度大于 50m, 地层分布稳定连续, 其渗透系数(垂直)为1.65×10-4~6.68×10-5cm/s, 渗透性弱。右岸为第三系砂岩、 泥岩、 砂质泥岩互层, 该层裂隙发育, 岩层破裂, 特别是泥岩风化严重, 据初步分析, 左岸处存在砂卵石层及砂岩裂隙带, 且砂卵石层呈水平伸入至库内, 形成漏水通道。1.1.1 坝基坝址地基土的主要工程地质问题及工程处理措施1．坝基土的主要工程地质问题及评价( 1) 坝基土的承载力及稳定性分析坝基土共分为三层, 下伏的第三系砂泥岩出露高度较高, 在坝的左肩位置出露自然地面, 右肩位置出露高度距地面超过 6.2m, 上覆卵石混合土, 假如坝基一部分坐落于卵石混合土, 一部分坐落于长石砂岩上, 坝基是基本稳定, 但会出现承载力不均与压缩变形能力不统一现象。( 2) 坝基渗漏问题分析坝址主要覆盖层卵石混合土( Q4-1al) 渗透系数 2.09×10-2㎝/s, 具强透水性。层厚0.3~5.6m。根据钻孔 WZ1 揭露能够看出, 右岸坝基 6.20 出现砂泥岩, 对该钻孔进行了压水试验, 试验结果见表 1-1。坝址区岩体压水试验汇总表 表 1-1123孔深mωL/min.m.m孔深mωL/min.m.m孔深mωL/min.m.mWZ1 7.00~12.000.1110.10~15.100.066WZ22.80~7.800.8513.00~18.000.07618.30~23.300.033根据上表能够看出, 坝基的砂泥岩单位吸水量变化较大, 属于节理裂隙较发育~节理裂隙发育, 从 WZ1 钻孔 5.00~15.00m 单位吸水量为 0.11~0.066 L/min.m.m。因此, 坝基试段ω值孔号下载后可任意编辑岩体渗漏是存在的, 坝基假如深化基岩, 应对基岩岩体进行灌浆处理后, 再修筑。( 4) 地震液化依据《水利水电工程地质勘察法律规范》( GB50487- ) 的砂土液化初判方法, ”当土的粒径小于 5mm 颗粒含量的质量百分比大于 30%时, 其中粒径小于 0.005mm 的颗粒含量0.2g 不小于 19%时,可判为不液化, 否则相反”, 据颗分试验成果表可看出: 坝基地层中的粒径大于 5mm 颗粒含量百分率细砂均小于 30%。因此, 初步判定堤岸地基下中砂属不可能发生液化的地层。( 5) 地基土的湿陷性根据室内土工试验资料, 坝基土无湿陷性。2.坝基土的工程处理措施坝基无液化、 无湿陷问题, 但存在渗透性问题, 应进行防渗处理。1.1.2 绕坝渗漏分析及工程处理措施坝址两坝肩根据 T1、 T...
