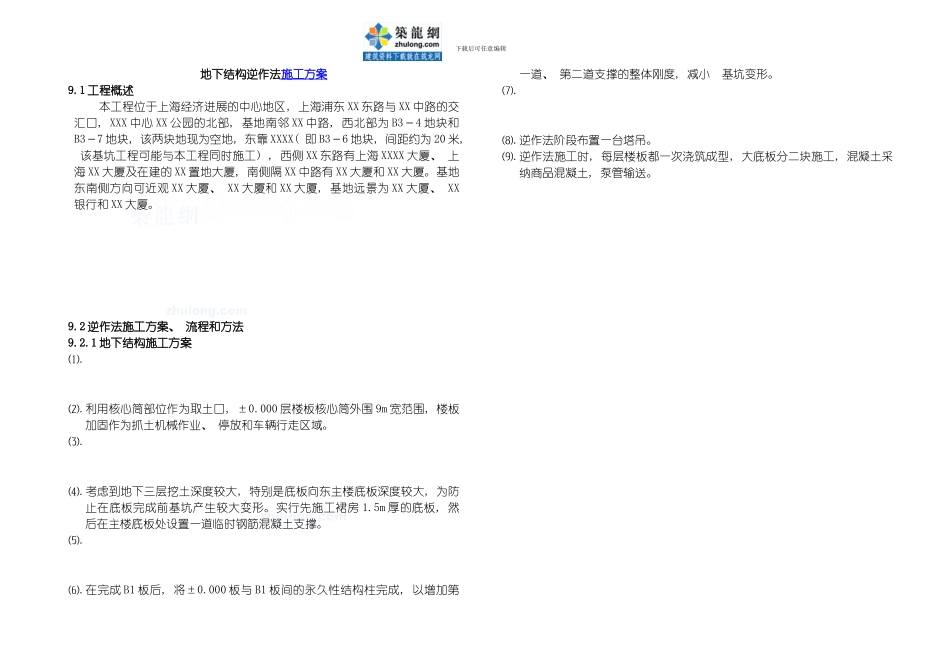

下载后可任意编辑地下结构逆作法施工方案9.1 工程概述本工程位于上海经济进展的中心地区, 上海浦东 XX 东路与 XX 中路的交汇口, XXX 中心 XX 公园的北部, 基地南邻 XX 中路, 西北部为 B3－4 地块和B3－7 地块, 该两块地现为空地, 东靠 XXXX( 即 B3－6 地块, 间距约为 20 米, 该基坑工程可能与本工程同时施工) , 西侧 XX 东路有上海 XXXX 大厦、 上海 XX 大厦及在建的 XX 置地大厦, 南侧隔 XX 中路有 XX 大厦和 XX 大厦。基地东南侧方向可近观 XX 大厦、 XX 大厦和 XX 大厦, 基地远景为 XX 大厦、 XX银行和 XX 大厦。9.2 逆作法施工方案、 流程和方法9.2.1 地下结构施工方案⑴.⑵.利用核心筒部位作为取土口, ±0.000 层楼板核心筒外围 9m 宽范围, 楼板加固作为抓土机械作业、 停放和车辆行走区域。⑶.⑷.考虑到地下三层挖土深度较大, 特别是底板向东主楼底板深度较大, 为防止在底板完成前基坑产生较大变形。实行先施工裙房 1.5m 厚的底板, 然后在主楼底板处设置一道临时钢筋混凝土支撑。⑸.⑹.在完成 B1 板后, 将±0.000 板与 B1 板间的永久性结构柱完成, 以增加第一道、 第二道支撑的整体刚度, 减小 基坑变形。⑺.⑻.逆作法阶段布置一台塔吊。⑼.逆作法施工时, 每层楼板都一次浇筑成型, 大底板分二块施工, 混凝土采纳商品混凝土, 泵管输送。下载后可任意编辑9.2.2 逆作法施工流程本工程基坑面积是 5400m2, 在逆作法过程中筒体墙及车道处预洞口, 该洞口面积约 1000m2, 故地下结构施工每层面积约 4400m2, 为加快施工速度地下结构每楼层拟划分 4 个施工段, 详见附图 9-20。下载后可任意编辑9.2.3 施工方法⑴.⑵.楼板洞: 由于在逆作法期间, 水平楼板作基坑水平支撑使用, 故对楼板上的预留孔需作加强处理, 其遵循原则为: 较大的洞口采纳设置钢筋混凝土支撑, 对管道预留洞口等较小洞口, 采纳补浇砼的方法, 其配筋按构造要求。9.3 支撑施工方案9.3.1 支撑设置⑴.第一道支撑: 该水平支撑利用±0.000 层水平结构。在基坑四周地下连续墙顶设置压顶梁, 压顶梁顶标高为－0.900m, 断面尺寸为 1200×800; ±0.000 结构层周边一个轴线跨平台结构暂不施工, 在压顶梁与已施工的结构平台锁口梁之间设置倾斜的钢筋混凝土支撑; 车道处和核心筒处亦设置锁口梁和支撑, 锁口梁截面尺寸为 800×800, 支撑截面尺寸为 900×800和 700×700。该层...
