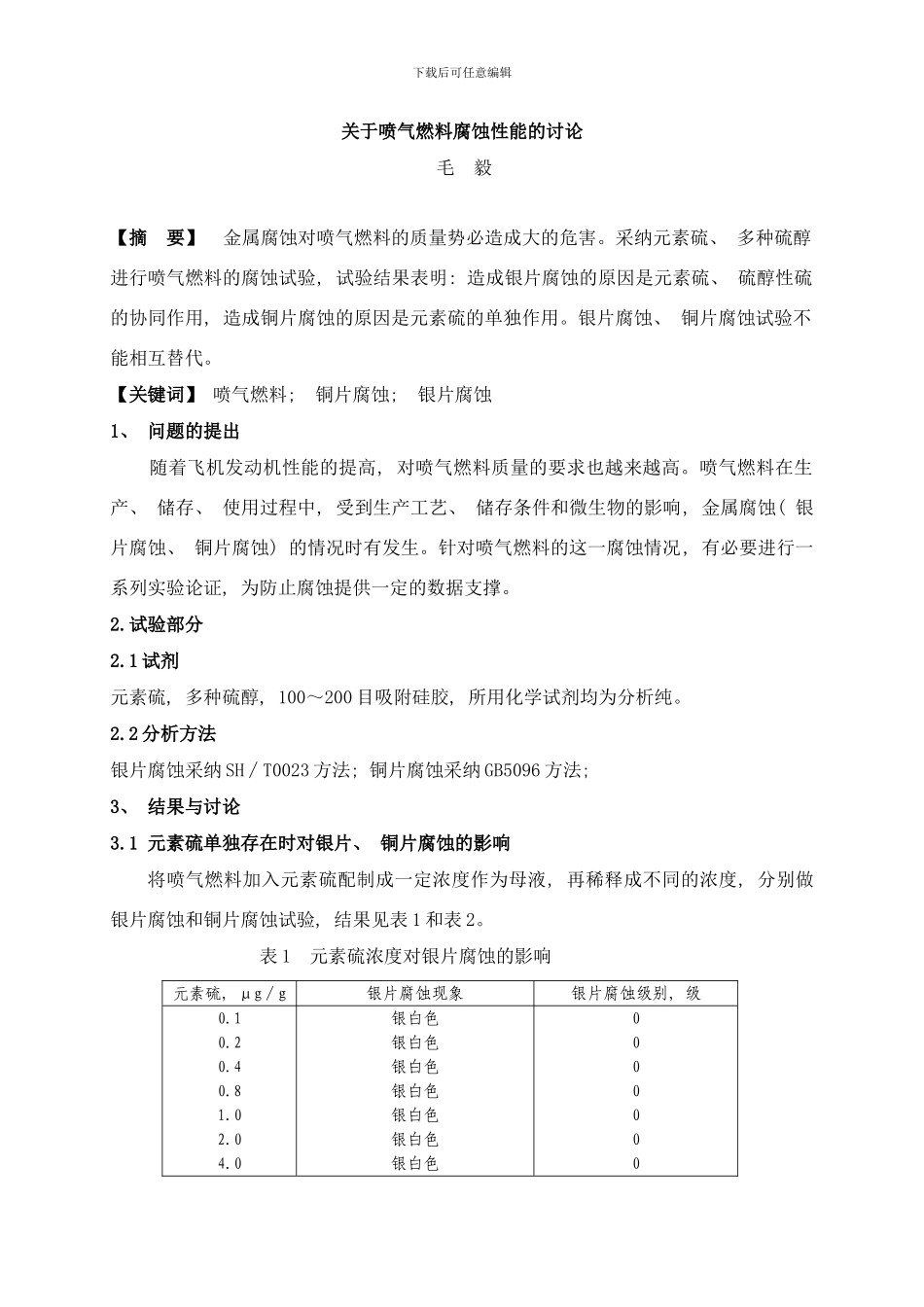

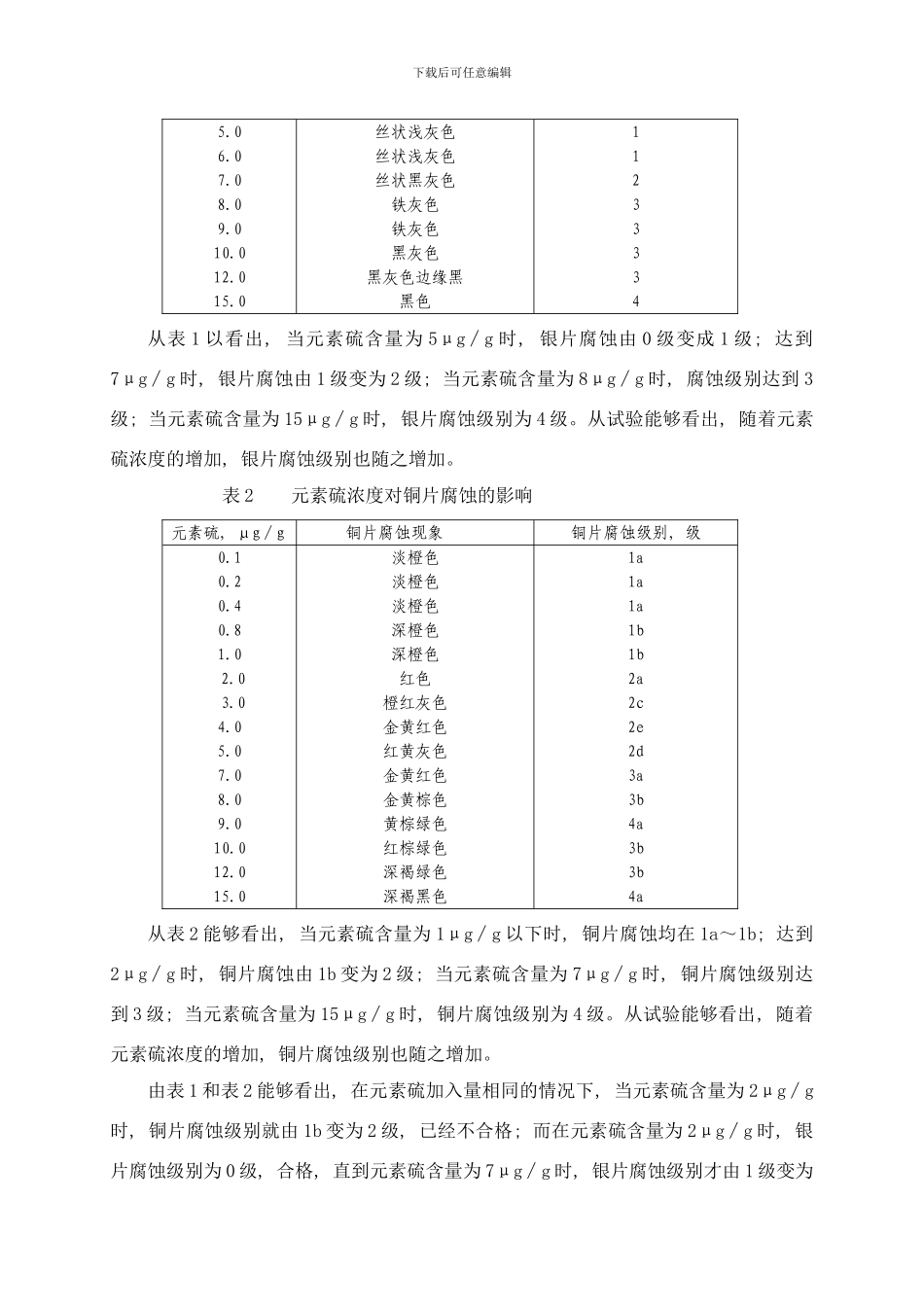

下载后可任意编辑关于喷气燃料腐蚀性能的讨论 毛 毅 【摘 要】 金属腐蚀对喷气燃料的质量势必造成大的危害。采纳元素硫、 多种硫醇进行喷气燃料的腐蚀试验, 试验结果表明: 造成银片腐蚀的原因是元素硫、 硫醇性硫的协同作用, 造成铜片腐蚀的原因是元素硫的单独作用。银片腐蚀、 铜片腐蚀试验不能相互替代。【关键词】 喷气燃料; 铜片腐蚀; 银片腐蚀1、 问题的提出 随着飞机发动机性能的提高, 对喷气燃料质量的要求也越来越高。喷气燃料在生产、 储存、 使用过程中, 受到生产工艺、 储存条件和微生物的影响, 金属腐蚀( 银片腐蚀、 铜片腐蚀) 的情况时有发生。针对喷气燃料的这一腐蚀情况, 有必要进行一系列实验论证, 为防止腐蚀提供一定的数据支撑。2.试验部分2.1 试剂元素硫, 多种硫醇, 100～200 目吸附硅胶, 所用化学试剂均为分析纯。2.2 分析方法银片腐蚀采纳 SH∕T0023 方法; 铜片腐蚀采纳 GB5096 方法; 3、 结果与讨论3.1 元素硫单独存在时对银片、 铜片腐蚀的影响将喷气燃料加入元素硫配制成一定浓度作为母液, 再稀释成不同的浓度, 分别做银片腐蚀和铜片腐蚀试验, 结果见表 1 和表 2。表 1 元素硫浓度对银片腐蚀的影响元素硫, μg∕g银片腐蚀现象银片腐蚀级别, 级0.10.20.40.81.02.04.0银白色银白色银白色银白色银白色银白色银白色0000000下载后可任意编辑5.06.07.08.09.010.012.015.0丝状浅灰色丝状浅灰色丝状黑灰色铁灰色铁灰色黑灰色黑灰色边缘黑黑色11233334从表 1 以看出, 当元素硫含量为 5μg∕g 时, 银片腐蚀由 0 级变成 1 级; 达到7μg∕g 时, 银片腐蚀由 1 级变为 2 级; 当元素硫含量为 8μg∕g 时, 腐蚀级别达到 3级; 当元素硫含量为 15μg∕g 时, 银片腐蚀级别为 4 级。从试验能够看出, 随着元素硫浓度的增加, 银片腐蚀级别也随之增加。表 2 元素硫浓度对铜片腐蚀的影响元素硫, μg∕g铜片腐蚀现象铜片腐蚀级别, 级0.10.20.40.81.02.03.04.05.07.08.09.010.012.015.0淡橙色淡橙色淡橙色深橙色深橙色红色橙红灰色金黄红色红黄灰色金黄红色金黄棕色黄棕绿色红棕绿色深褐绿色深褐黑色1a1a1a1b1b2a2c2e2d3a3b4a3b3b4a从表 2 能够看出, 当元素硫含量为 1μg∕g 以下时, 铜片腐蚀均在 1a～1b; 达到2μg∕g 时, 铜片腐蚀由 1b 变为 2 级; 当元素硫含量为 7μg∕g 时, 铜片腐蚀级别达到 3 级; 当元素硫含量为 15μg∕g 时,...
