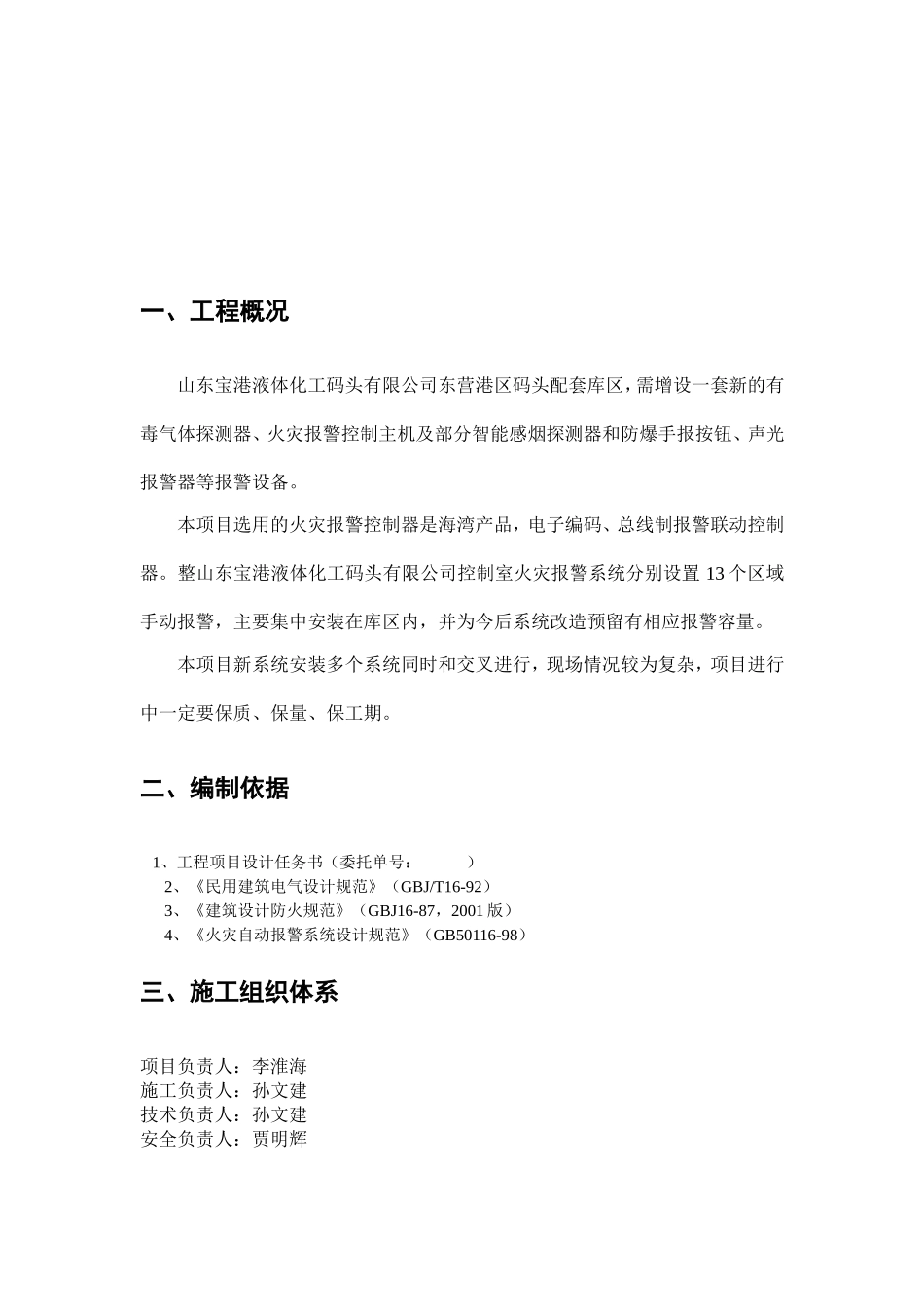

山东宝港液体化工码头有限公司东营港区码头配套库区消防火灾报警施工方案聊城东岳消防工程有限公司东营分公司二零一三年七月目录一、工程概况.........................................................................................................3二、编制依据.........................................................................................................3三、施工组织体系.................................................................................................3四、施工步骤.........................................................................................................4五、施工技术措施.................................................................................................4六、主要工程实物量............................................................错误!未定义书签。七、质量保证措施.................................................................................................6八、安全保证措施.................................................................................................7一、工程概况山东宝港液体化工码头有限公司东营港区码头配套库区,需增设一套新的有毒气体探测器、火灾报警控制主机及部分智能感烟探测器和防爆手报按钮、声光报警器等报警设备。本项目选用的火灾报警控制器是海湾产品,电子编码、总线制报警联动控制器。整山东宝港液体化工码头有限公司控制室火灾报警系统分别设置13个区域手动报警,主要集中安装在库区内,并为今后系统改造预留有相应报警容量。本项目新系统安装多个系统同时和交叉进行,现场情况较为复杂,项目进行中一定要保质、保量、保工期。二、编制依据1、工程项目设计任务书(委托单号:)2、《民用建筑电气设计规范》(GBJ/T16-92)3、《建筑设计防火规范》(GBJ16-87,2001版)4、《火灾自动报警系统设计规范》(GB50116-98)三、施工组织体系项目负责人:李淮海施工负责人:孙文建技术负责人:孙文建安全负责人:贾明辉四、施工步骤1.埋地敷设管线及穿线2.安装报警探测器及防爆按钮、防爆声光报警3.安装中继器及盘箱4.安装探测器及盘箱5.接线和线路效验6.软件编程和设备开通调试7.消防功能检测和实物交接8.施工资料编制整理和交工验收申报五、施工技术措施(1)安装控制箱、中继器箱根据GB50166-92《火灾自动报警系统施工及验收规范》的相应要求施工。(2)电缆管道敷设及电缆穿管电缆管道敷设及电缆穿管按照GB50258-96《电气装置安装工程1KV及以下配线工程施项目经理:李淮海电话:13562276208技术总负责:孙文建电话:15318366119电话:施工负责:孙文建电话:15318366119点检贾明辉安保刘沈阳资材孙文建资料孙文建施工孙文建质量专检贾明辉工及验收规范》相应要求施工。1.敷设于桥架及电缆沟内。2.没有电缆沟的地方穿DN20的镀锌钢管(3)电缆敷设电缆敷设时注意保护电缆,施工时不硬拉、硬拽。(5)电气接线1.电气接线之前,先校线间绝缘。2.接地点原则上使用各处配电箱上的接地母线或接地桩头。消防控制器工作接地电阻值应小于6Ω,联合接地时,电阻值应小于3Ω。3.多股铜芯线的线芯压接端子后再与设备、器具的接线端连接,接线端子注明标号。4.接线前留出足够的电线余量(20mm左右)。5.根据GB50166-92《火灾自动报警系统施工及验收规范》的相应特殊要求施工。(6)安装探测器及有毒气体探测器探测器按施工图所示位置水平安装。安装探测器时,底座不仅要固定牢靠,而且密封性要好,导线必须可靠压接;探测器周围0.5m内,不应有遮挡物,距空调送风口水平距离不小于1.5m,确保感烟探测器能有效工作。(7)手动报警器、电话插孔防爆手动报警器及防爆声光报警器按施工图所示位置,立柱安装,安装高度离地坪1.5m,警铃安装高度1.5m,安装牢固,不倾斜。防爆按钮安装在防雨箱内,防爆声光报警器盒采用防水防爆处理,模块安装在防爆声光盒内,固定在防雨箱外明显地方。(8)火灾报警控制盘1.盘(箱)底...
