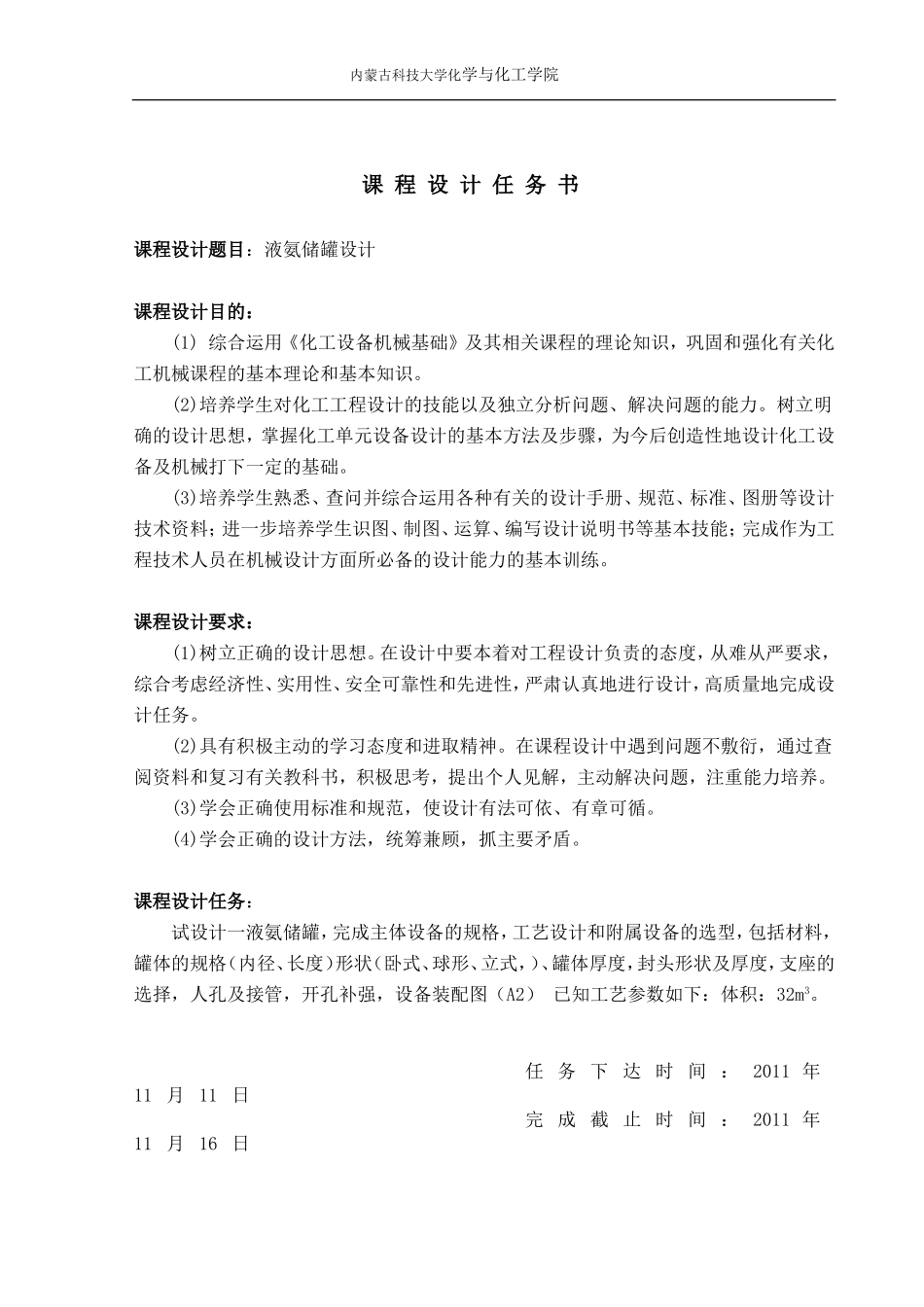

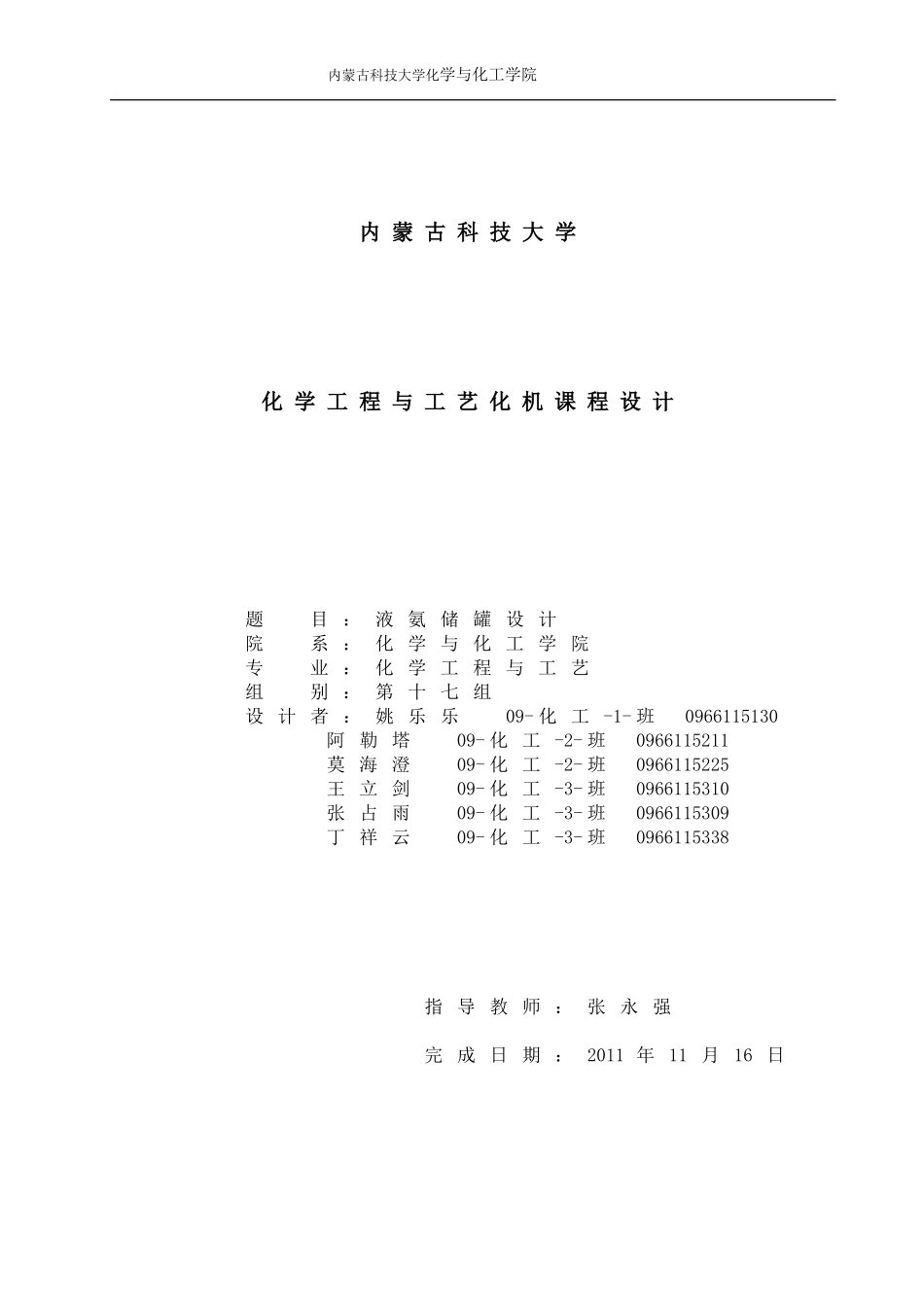

内蒙古科技大学化学与化工学院内蒙古科技大学化学工程与工艺化机课程设计题目：液氨储罐设计院系：化学与化工学院专业：化学工程与工艺组别：第十七组设计者：姚乐乐09-化工-1-班0966115130阿勒塔09-化工-2-班0966115211莫海澄09-化工-2-班0966115225王立剑09-化工-3-班0966115310张占雨09-化工-3-班0966115309丁祥云09-化工-3-班0966115338指导教师：张永强完成日期：2011年11月16日内蒙古科技大学化学与化工学院课程设计任务书课程设计题目：液氨储罐设计课程设计目的：(1)综合运用《化工设备机械基础》及其相关课程的理论知识，巩固和强化有关化工机械课程的基本理论和基本知识。(2)培养学生对化工工程设计的技能以及独立分析问题、解决问题的能力。树立明确的设计思想，掌握化工单元设备设计的基本方法及步骤，为今后创造性地设计化工设备及机械打下一定的基础。(3)培养学生熟悉、查问并综合运用各种有关的设计手册、规范、标准、图册等设计技术资料；进一步培养学生识图、制图、运算、编写设计说明书等基本技能；完成作为工程技术人员在机械设计方面所必备的设计能力的基本训练。课程设计要求：(1)树立正确的设计思想。在设计中要本着对工程设计负责的态度，从难从严要求，综合考虑经济性、实用性、安全可靠性和先进性，严肃认真地进行设计，高质量地完成设计任务。(2)具有积极主动的学习态度和进取精神。在课程设计中遇到问题不敷衍，通过查阅资料和复习有关教科书，积极思考，提出个人见解，主动解决问题，注重能力培养。(3)学会正确使用标准和规范，使设计有法可依、有章可循。(4)学会正确的设计方法，统筹兼顾，抓主要矛盾。课程设计任务：试设计一液氨储罐，完成主体设备的规格，工艺设计和附属设备的选型，包括材料，罐体的规格（内径、长度）形状（卧式、球形、立式，）、罐体厚度，封头形状及厚度，支座的选择，人孔及接管，开孔补强，设备装配图（A2）已知工艺参数如下：体积：32m3。任务下达时间：2011年11月11日完成截止时间：2011年11月16日内蒙古科技大学化学与化工学院前言本设计是针对《化工设备机械基础》这门课程所安排的一次课程设计，是对这门课程的一次总结，要综合运用所学的知识并查阅相关书籍完成设计。本设计的液料为液氨，它是一种无色液体。氨作为一种重要的化工原料，应用广泛。分子式NH3，分子量17.03，相对密度0.7714g/L，熔点-77.7℃，沸点-33.35℃，自燃点651.11℃，蒸汽压1013.08kPa(25.7℃)。蒸汽与空气混合物爆炸极限16～25%(最易引燃浓度17%)。氨在20℃水中溶解度34%,25℃时,在无水乙醇中溶解度10%,在甲醇中溶解度16%,溶于氯仿、乙醚,它是许多元素和化合物的良好溶剂。水溶液呈碱性。液态氨将侵蚀某些塑料制品,橡胶和涂层。遇热、明火,难以点燃而危险性较低;但氨和空气混合物达到上述浓度范围遇明火会燃烧和爆炸,如有油类或其它可燃性物质存在,则危险性更高。设计基本思路：本设计综合考虑环境条件、介质的理化性质等因素，结合给定的工艺参数，确定容器的选材、罐体的规格（内径、长度）形状（卧式、球形、立式，）、罐体厚度，封头形状及厚度，支座的选择，人孔及接管，开孔补强形式进行了设计和选择。设备的选择大都有相应的执行标准，设计时可以直接选用符合设计条件的标准设备零部件，也有一些设备没有相应标准，则选择合适的非标设备。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。内蒙古科技大学化学与化工学院目录1设计选材及结构............................................11.1工艺参数的设定........................................11.1.1设计压力.............................................11.1.2筒体的选材及结构...............................11.1.3封头的结构及选材...............................12设计计算......................................................22.1筒体长度的计算........................................22.2筒体壁厚计算............................................32.3封头壁厚计算...............................
