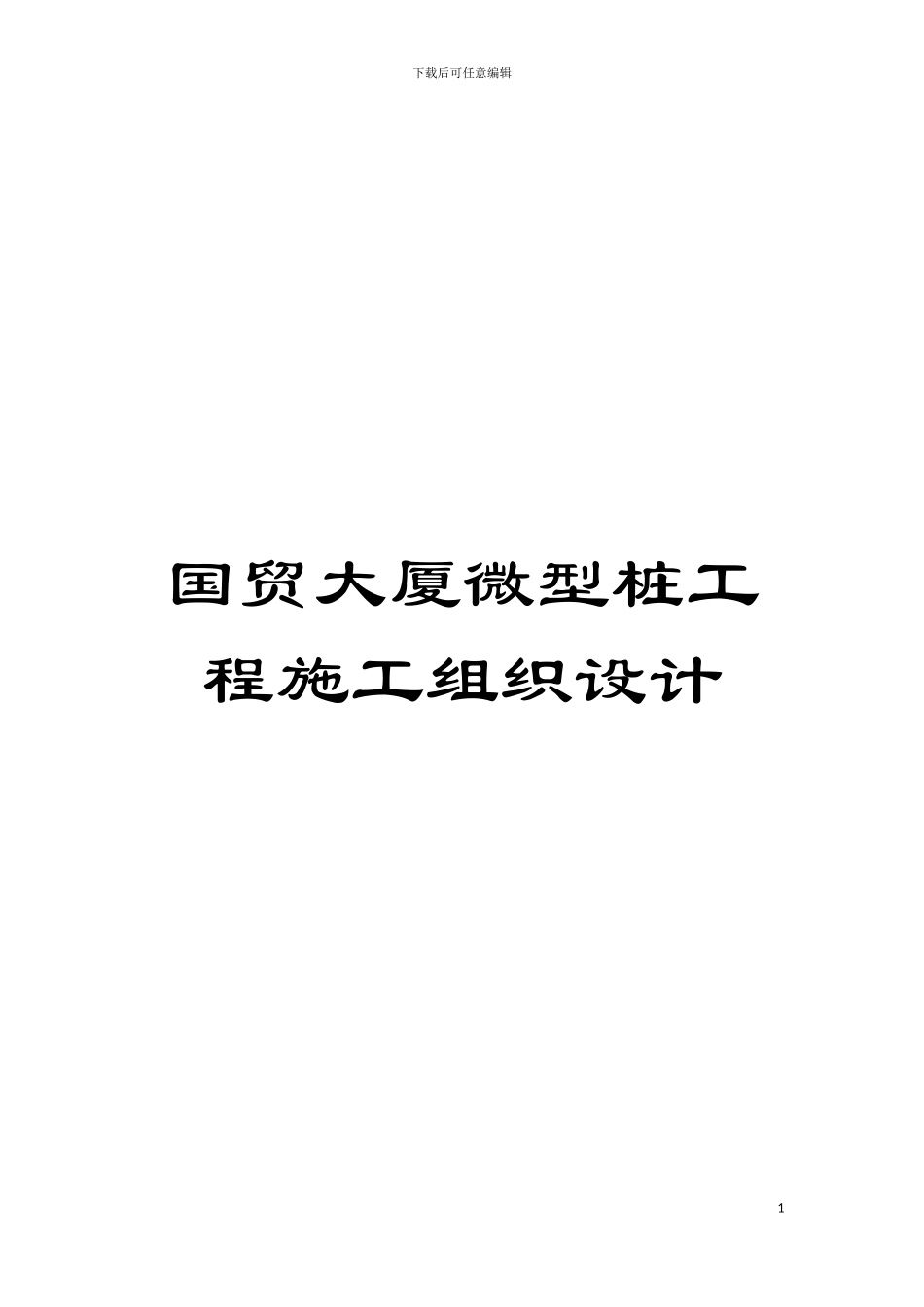

国贸大厦微型桩工程施工组织设计

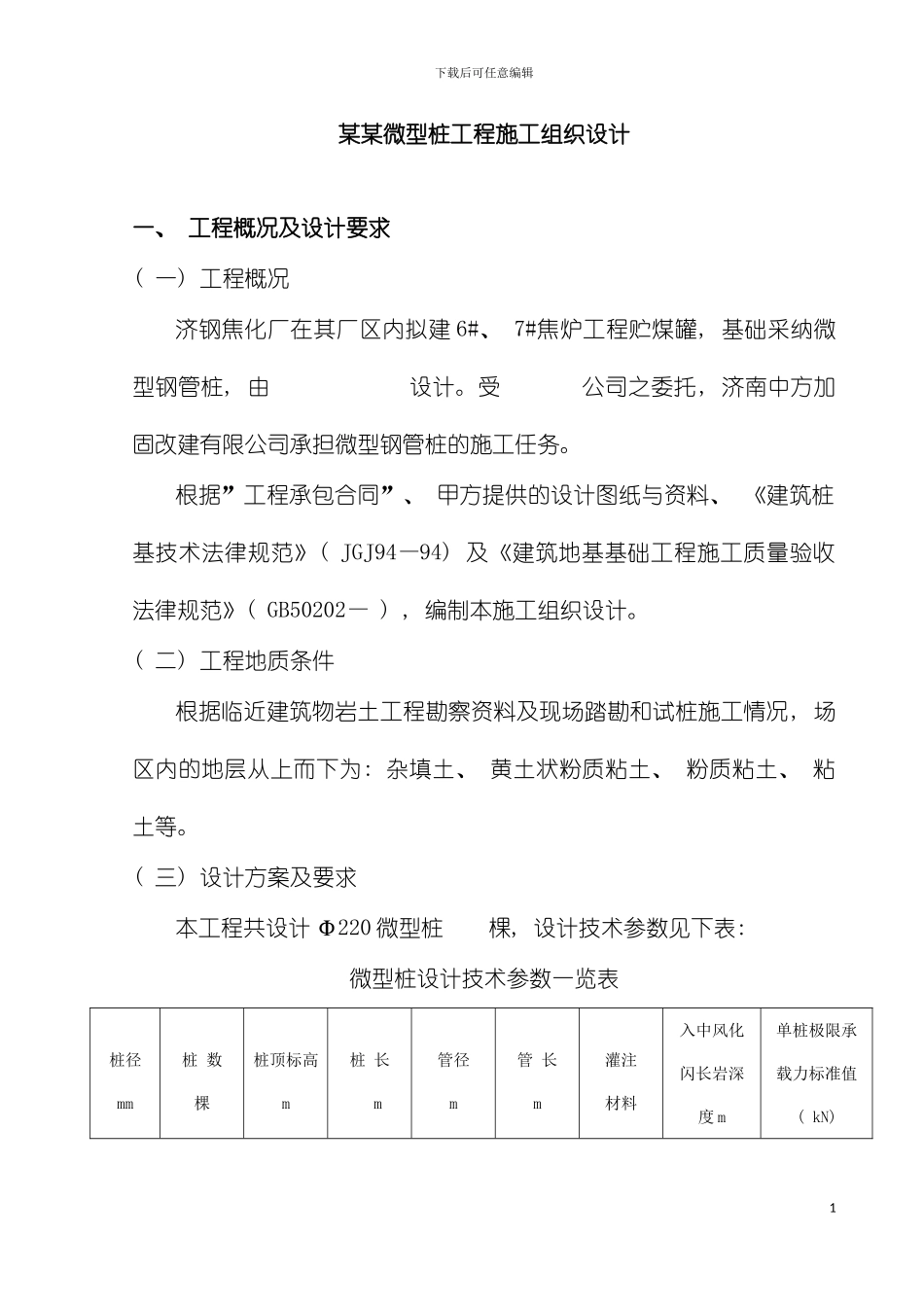

下载后可任意编辑国贸大厦微型桩工程施工组织设计1下载后可任意编辑某某微型桩工程施工组织设计一、 工程概况及设计要求( 一) 工程概况济钢焦化厂在其厂区内拟建 6#、 7#焦炉工程贮煤罐, 基础采纳微型钢管桩, 由 设计。受 公司之委托, 济南中方加固改建有限公司承担微型钢管桩的施工任务。根据”工程承包合同”、 甲方提供的设计图纸与资料、 《建筑桩基技术法律规范》( JGJ94—94) 及《建筑地基基础工程施工质量验收法律规范》( GB50202— ) , 编制本施工组织设计。( 二) 工程地质条件根据临近建筑物岩土工程勘察资料及现场踏勘和试桩施工情况, 场区内的地层从上而下为: 杂填土、 黄土状粉质粘土、 粉质粘土、 粘土等。( 三) 设计方案及要求本工程共设计 Φ220 微型桩 棵, 设计技术参数见下表: 微型桩设计技术参数一览表桩径mm桩 数棵桩顶标高m桩 长m管径m管 长m灌注材料入中风化闪长岩深度 m单桩极限承载力标准值( kN) 1下载后可任意编辑220二、 施工工艺、 流程、 施工设备和工器具的选型配套、 工程进度( 一) 设备选型配套根据工程量、 工期及场地情况, 计划投入壹台 XY—1 工程钻机及其它相关配套辅助设备, 设备配备计划见下表: 主要设备数量、 型号配备一览表设备名称规格型号单 位数 量工程钻机XY—1台套1砂 石 泵6BS台1注 浆 泵3PN台1水 准 仪DS3台1注 浆 管250mm米100电 焊 机BX3—500台1( 二) 工艺流程根据本工程场地地质条件、 设计情况, 采纳循环钻进成孔、 下管注浆成桩的施工工艺。单桩施工工序流程如下图: 单桩施工工艺流程图2测量定位下载后可任意编辑( 三) 施工进度计划工程合同工期 天。 根据工程设计、 地层情况及采纳的施工工艺, 估计单孔成孔时间为 3小时。由于采纳打灌分离的作业方法, 成孔时间即为成桩时间。( 四) 施工顺序和平面布置施工顺序安排和设备平面布置是影响施工进度的一个重要环节, 根据本工程场地特点, 施工顺序为动态施工。三、 劳动组织及人员调配计划3开孔钻机就位钻进成孔开孔检查清 孔终孔检查钢管加工吊放钢管注浆( 灌砂) 起拔注浆管搬 迁入持力层深度检查下载后可任意编辑该工程场地狭小, 工期要求紧, 因此必须精心组织施工, 加强施工组织管理, 才能优质高效地按期完成施工任务。( 一) 组织管理1、 根据公司项目承包管理办法, 实行项目经理承包责任制, 承包内容包括工期、 工程质量、 安全文明生产...
