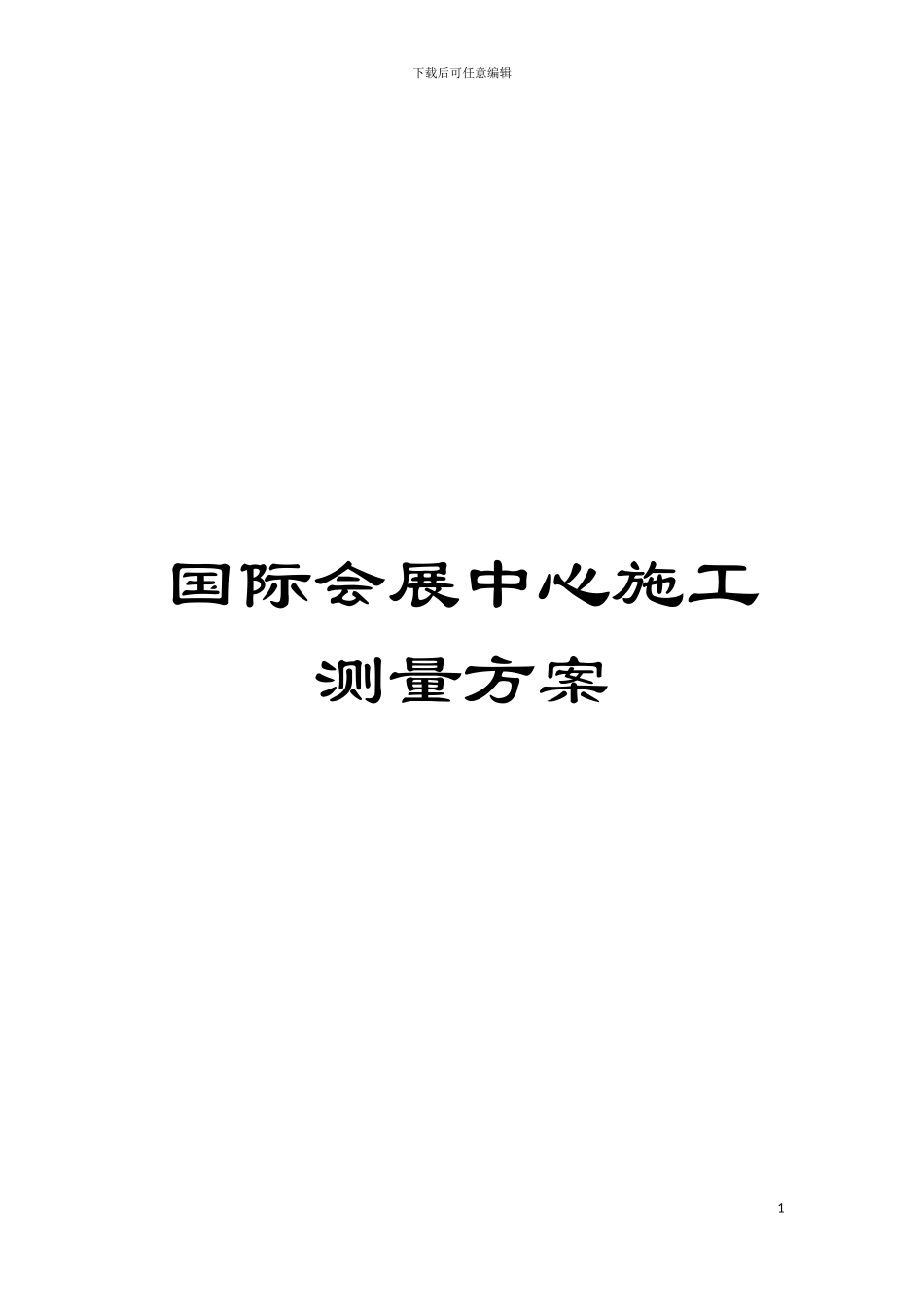

国际会展中心施工测量方案

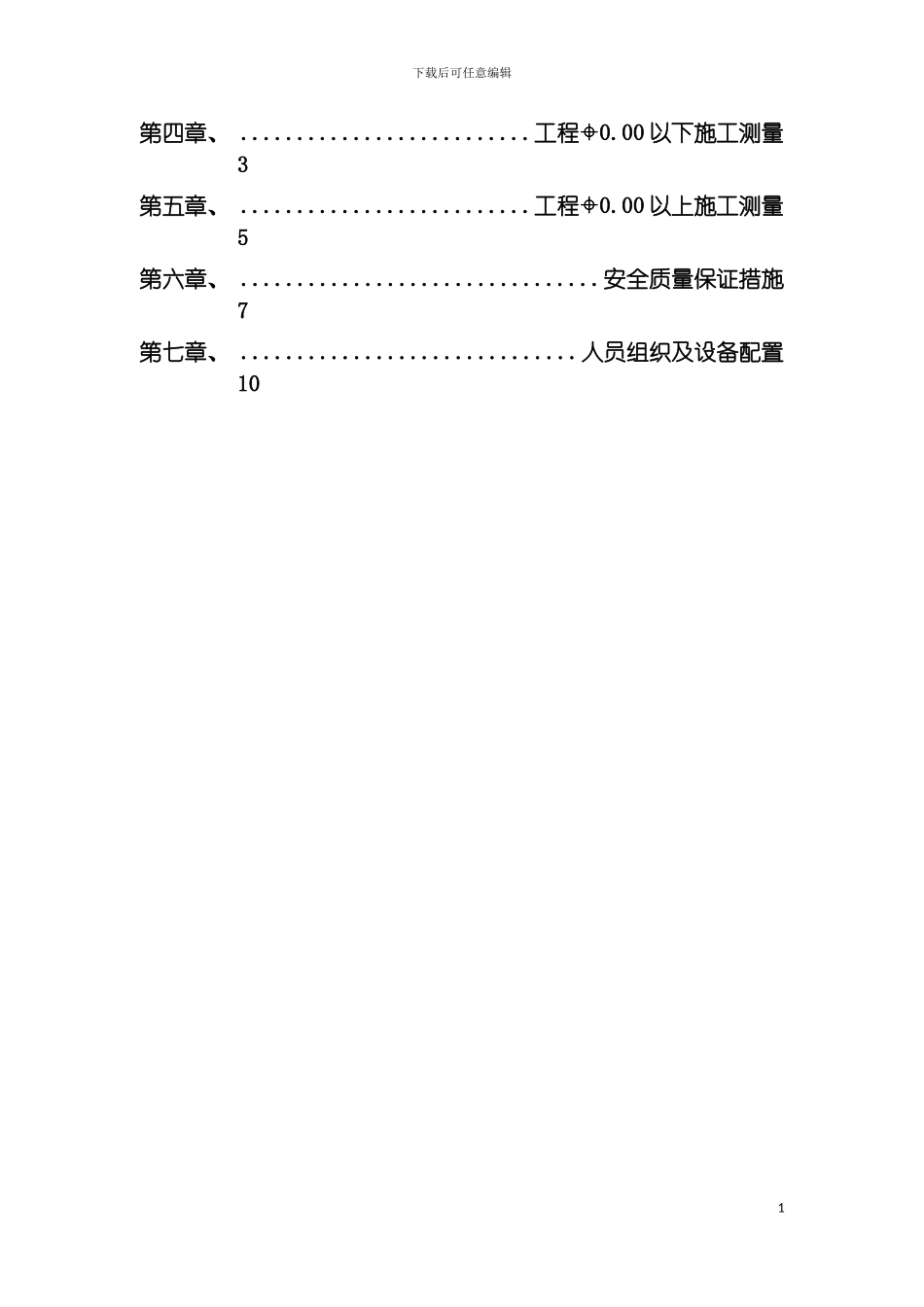

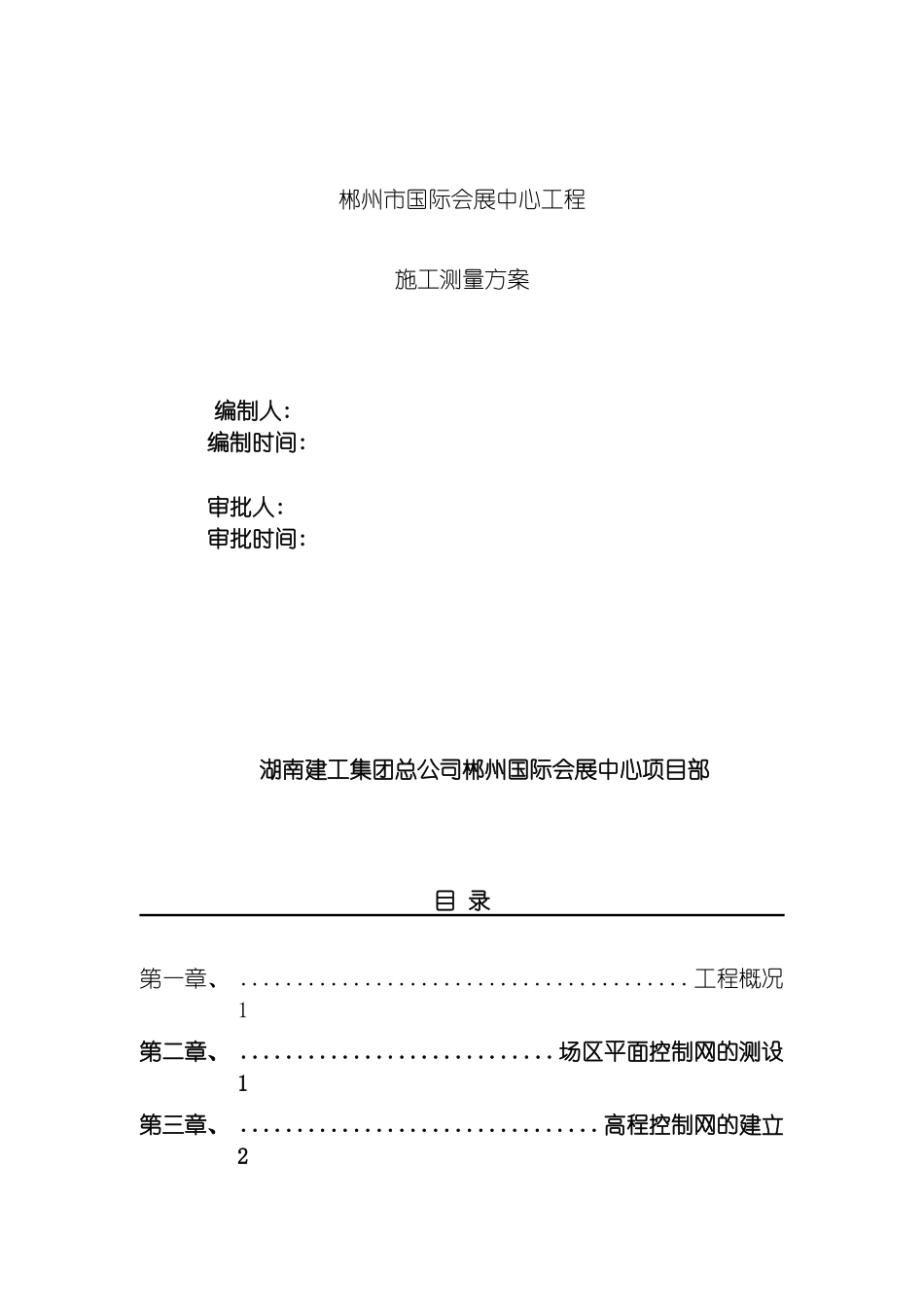

下载后可任意编辑国际会展中心施工测量方案1郴州市国际会展中心工程施工测量方案编制人: 编制时间:审批人: 审批时间: 湖南建工集团总公司郴州国际会展中心项目部目 录第一章、 ........................................工程概况1第二章、 ............................场区平面控制网的测设1第三章、 ................................高程控制网的建立2下载后可任意编辑第四章、 ..........................工程0.00 以下施工测量3第五章、 ..........................工程0.00 以上施工测量5第六章、 ................................安全质量保证措施7第七章、 ..............................人员组织及设备配置101下载后可任意编辑第一章、 工程概况本项目为郴州市国际会展中心单体建筑 , 建筑总面积为58925.57m2; 满足大型国际商品交易会, 各类大型贸易展览的需要。建筑层数: 半地下一层和地上二层。建筑高度: 41.175m, ±0.00 相当于绝对标高 175m。结构形式: 下部采纳预应力钢筋砼框架结构, 上部罩棚空间钢桁架结构。第二章、 场区平面控制网的测设一、场区平面控制网布设原则1．平面控制应先从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则; 2．布设平面控制网形首先根据设计总平面图, 现场施工平面布置图; 3．选点应选在通视条件良好、 安全、 易保护的地方; 4．桩位必须用混凝土保护, 需要时用钢管进行围护, 并用红油漆作好测量标记。二、场区平面控制网的布设及复测虽该工程为单一体整体性建筑, 但其建筑基底面积广, 建筑造型独特, 及考虑到该工程分期、 分段施工特点, 我测量组工作计划如下:首先对郴州市测绘规划设计讨论院及建设单位提供的该工程定位控制桩点( 5 点) 进行复测。利用京制-拓普康 GTS-102n 智能型全站仪进行距离、 角度、 坐标复测, 符合法律规范及点位限差要求后。经过设计院提供的本工程图纸与主体施工方案, 了解到由于本工程占地面积较大, 且分区分段施工。先依据基础平面图上有关墙体、 洞口详细位置关系建立建筑物平面矩形控制网( 1下载后可任意编辑见附图 1) 。建筑物平面矩形控制网悬挂于首级平面控制网上, 采纳直角坐标定位放样的方法测设出建筑物主轴外偏线上 1#-16#点( 开挖线以外) 并加以保护后, 经角度、 距离校测符合点位限差要求后, 将其引测到基础开挖线以外安全的地方并加以保护作为场区首级控制, 待基础底板浇筑后...
