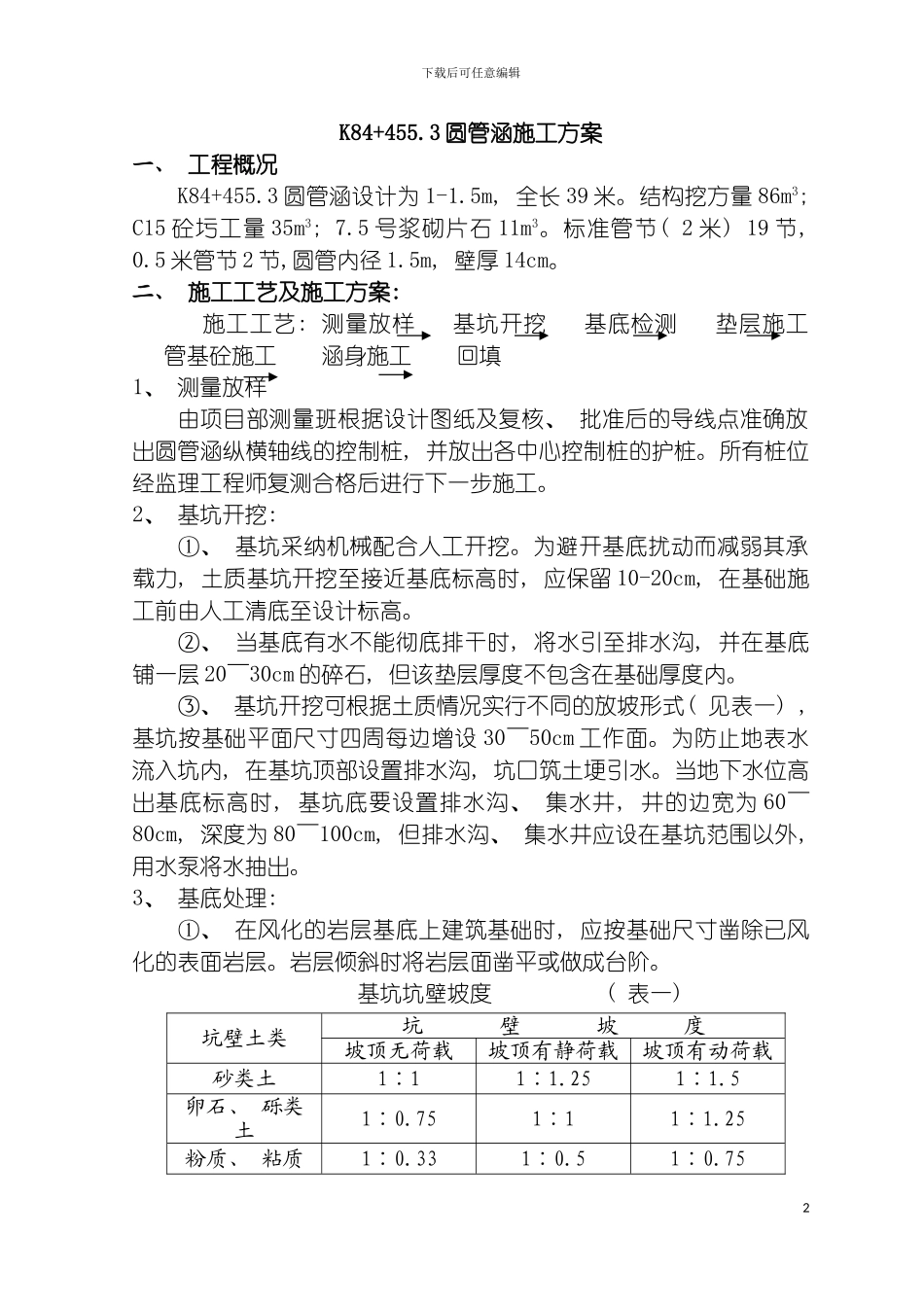

下载后可任意编辑圆管涵施工方案1下载后可任意编辑K84+455.3 圆管涵施工方案一、 工程概况K84+455.3 圆管涵设计为 1-1.5m, 全长 39 米。结构挖方量 86m3; C15 砼圬工量 35m3; 7.5 号浆砌片石 11m3。标准管节( 2 米) 19 节, 0.5 米管节 2 节,圆管内径 1.5m, 壁厚 14cm。二、 施工工艺及施工方案: 施工工艺: 测量放样 基坑开挖 基底检测 垫层施工 管基砼施工 涵身施工 回填1、 测量放样由项目部测量班根据设计图纸及复核、 批准后的导线点准确放出圆管涵纵横轴线的控制桩, 并放出各中心控制桩的护桩。所有桩位经监理工程师复测合格后进行下一步施工。2、 基坑开挖: ①、 基坑采纳机械配合人工开挖。为避开基底扰动而减弱其承载力, 土质基坑开挖至接近基底标高时, 应保留 10-20cm, 在基础施工前由人工清底至设计标高。②、 当基底有水不能彻底排干时, 将水引至排水沟, 并在基底铺一层 20～30cm 的碎石, 但该垫层厚度不包含在基础厚度内。③、 基坑开挖可根据土质情况实行不同的放坡形式( 见表一) , 基坑按基础平面尺寸四周每边增设 30～50cm 工作面。为防止地表水流入坑内, 在基坑顶部设置排水沟, 坑口筑土埂引水。当地下水位高出基底标高时, 基坑底要设置排水沟、 集水井, 井的边宽为 60～80cm, 深度为 80～100cm, 但排水沟、 集水井应设在基坑范围以外, 用水泵将水抽出。3、 基底处理: ①、 在风化的岩层基底上建筑基础时, 应按基础尺寸凿除已风化的表面岩层。岩层倾斜时将岩层面凿平或做成台阶。 基坑坑壁坡度 ( 表一) 坑壁土类坑 壁 坡 度坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1∶11∶1.251∶1.5卵石、 砾类土1∶0.751∶11∶1.25粉质、 粘质1∶0.331∶0.51∶0.752下载后可任意编辑土极软岩1∶0.251∶0.331∶0.67软质岩1∶01∶0.11∶0.25硬质岩1∶01∶01∶0②、 在软基上修筑涵管, 基底承载力不能满足设计要求时, 基底加固要实行相应处理方法, 并报监理工程师批准。③、 机械开挖时应避开超挖, 如超挖应将松动部分人工清除, 超挖部分禁止回填虚土, 而是采纳与基础相同的材料回填。4、 基底检测基础开挖完成后由项目部试验室进行基底承载力检测, 承载力必须达到设计要求( 本涵设计承载力为 95kpa) , 检测合格报监理工程师同意后进行下一步施工。5、 垫层施工: 基底承载力检测合格后根据设计要求铺垫砂砾垫层, 砂砾垫层应为压实的连续材料层,...
