寨外北沟倒虹吸裂缝处理施工方案

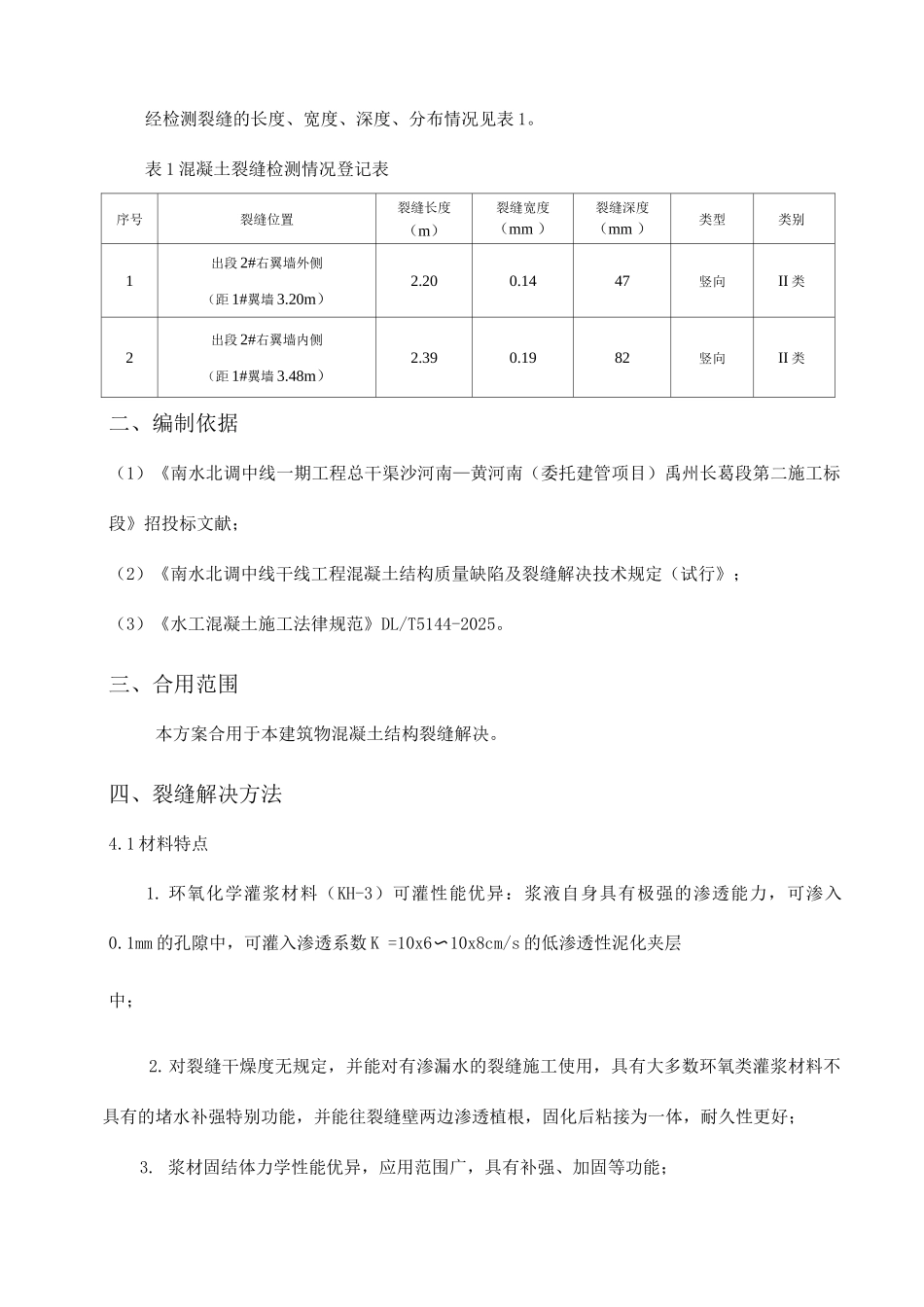

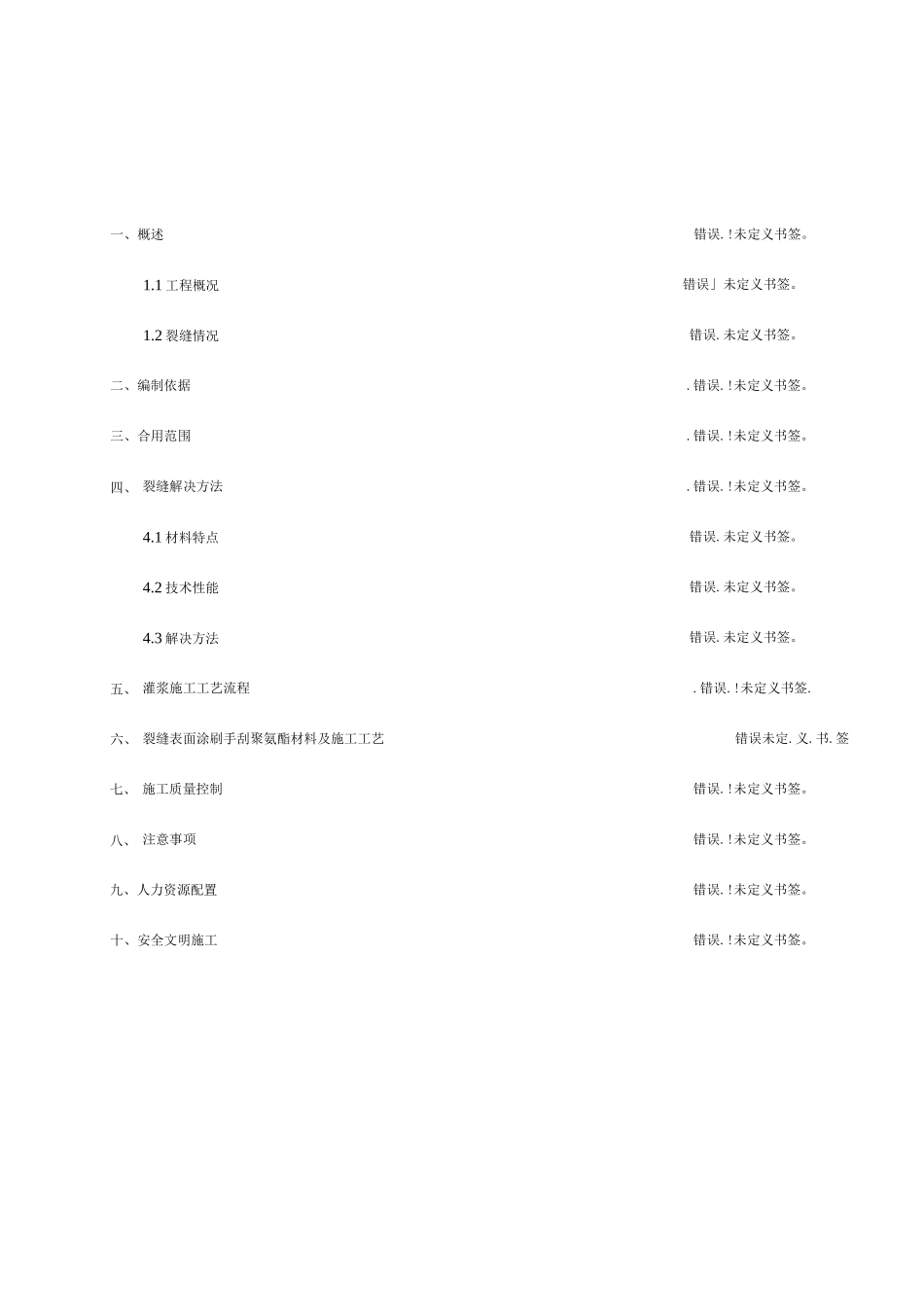

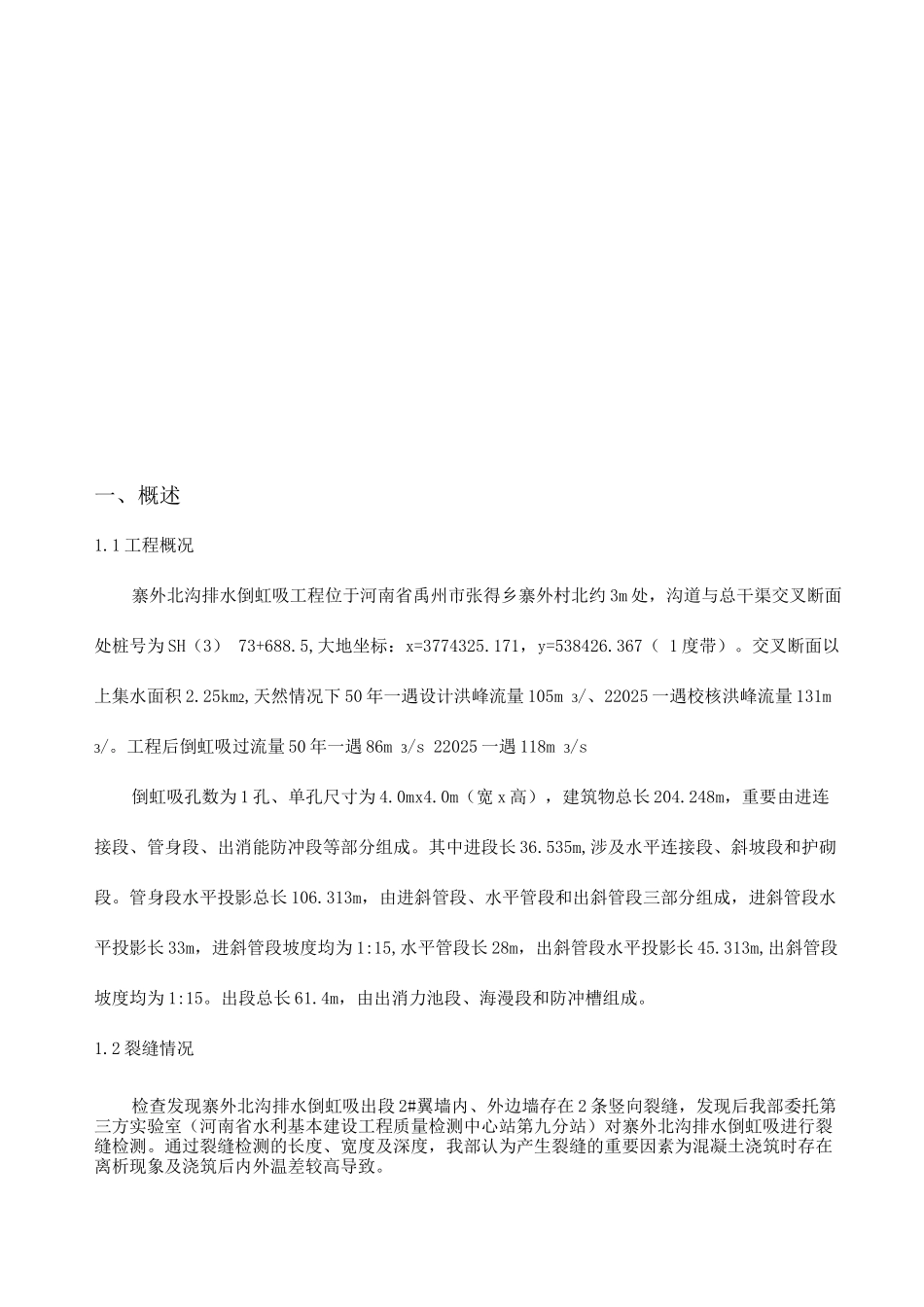

一、概述1.1 工程概况1.2 裂缝情况二、编制依据三、合用范围四、 裂缝解决方法4.1 材料特点4.2 技术性能4.3 解决方法五、 灌浆施工工艺流程六、七、八、错误.!未定义书签。错误」未定义书签。错误.未定义书签。.错误.!未定义书签。.错误.!未定义书签。.错误.!未定义书签。错误.未定义书签。错误.未定义书签。错误.未定义书签。.错误.!未定义书签.裂缝表面涂刷手刮聚氨酯材料及施工工艺施工质量控制注意事项九、人力资源配置十、安全文明施工错误未定.义.书.签错误.!未定义书签。错误.!未定义书签。错误.!未定义书签。错误.!未定义书签。一、概述1.1 工程概况寨外北沟排水倒虹吸工程位于河南省禹州市张得乡寨外村北约 3m 处，沟道与总干渠交叉断面处桩号为 SH（3） 73+688.5,大地坐标：x=3774325.171，y=538426.367（ 1 度带）。交叉断面以上集水面积 2.25km2,天然情况下 50 年一遇设计洪峰流量 105m 3/、22025 一遇校核洪峰流量 131m 3/。工程后倒虹吸过流量 50 年一遇 86m 3/s 22025 一遇 118m 3/s倒虹吸孔数为 1 孔、单孔尺寸为 4.0mx4.0m（宽 x 高），建筑物总长 204.248m，重要由进连接段、管身段、出消能防冲段等部分组成。其中进段长 36.535m,涉及水平连接段、斜坡段和护砌段。管身段水平投影总长 106.313m，由进斜管段、水平管段和出斜管段三部分组成，进斜管段水平投影长 33m，进斜管段坡度均为 1:15,水平管段长 28m，出斜管段水平投影长 45.313m,出斜管段坡度均为 1:15。出段总长 61.4m，由出消力池段、海漫段和防冲槽组成。1.2 裂缝情况检查发现寨外北沟排水倒虹吸出段 2#翼墙内、外边墙存在 2 条竖向裂缝，发现后我部委托第三方实验室（河南省水利基本建设工程质量检测中心站第九分站）对寨外北沟排水倒虹吸进行裂缝检测。通过裂缝检测的长度、宽度及深度，我部认为产生裂缝的重要因素为混凝土浇筑时存在离析现象及浇筑后内外温差较高导致。经检测裂缝的长度、宽度、深度、分布情况见表 1。表 1 混凝土裂缝检测情况登记表序号裂缝位置裂缝长度（m）裂缝宽度（mm ）裂缝深度（mm ）类型类别1出段 2#右翼墙外侧（距 1#翼墙 3.20m）2.200.1447竖向II 类2出段 2#右翼墙内侧（距 1#翼墙 3.48m）2.390.1982竖向II 类二、编制依据（1）《南水北调中线一期工程总干渠沙河南—黄河南（委托建管项目）禹州长葛段第二施工标段》招投标文献；（2）《南水北调中线干线工程混凝土结构质...
