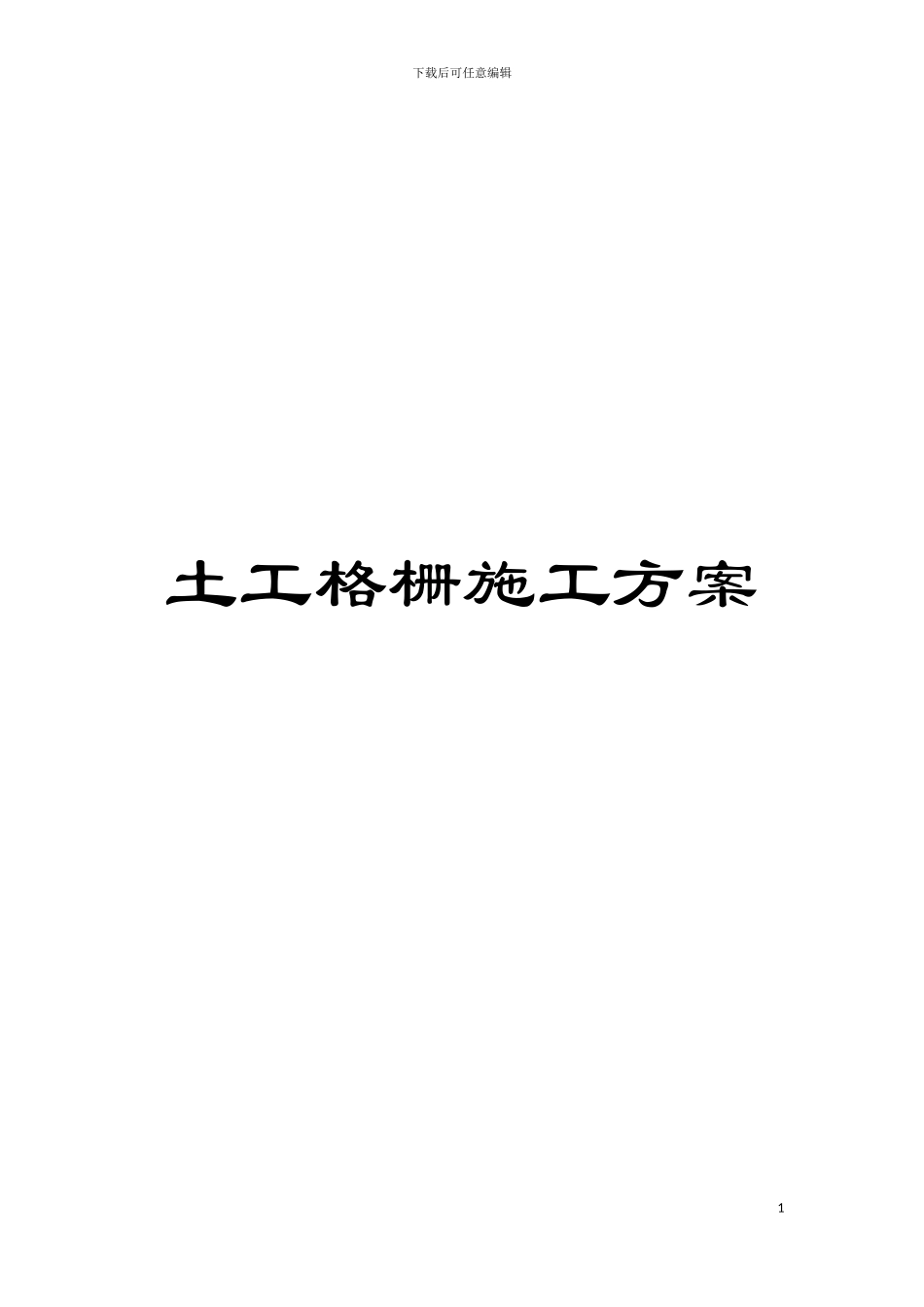

土工格栅施工方案

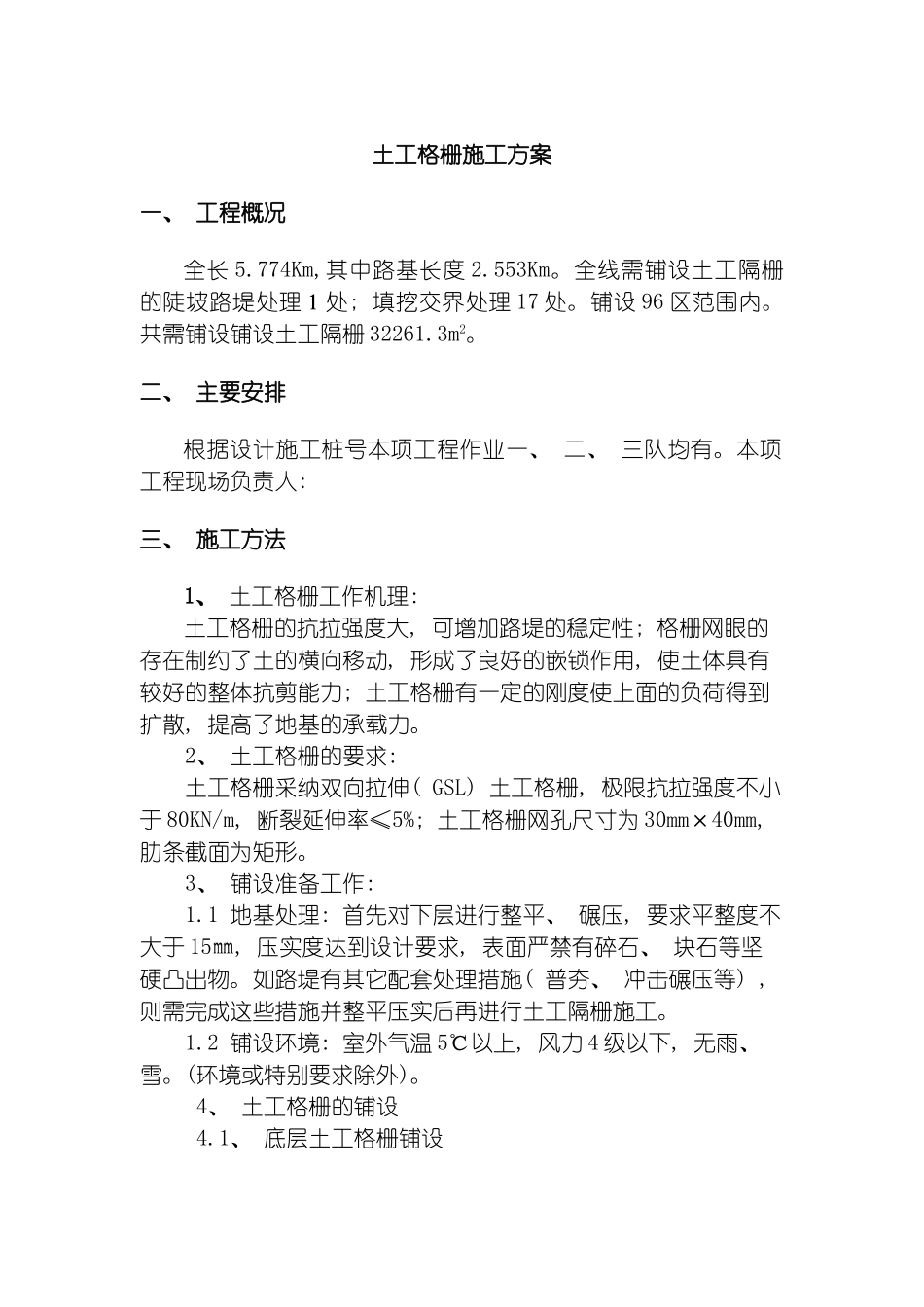

下载后可任意编辑土工格栅施工方案1土工格栅施工方案一、 工程概况全长 5.774Km,其中路基长度 2.553Km。全线需铺设土工隔栅的陡坡路堤处理１处; 填挖交界处理 17 处。铺设 96 区范围内。共需铺设铺设土工隔栅 32261.3m2。二、 主要安排根据设计施工桩号本项工程作业一、 二、 三队均有。本项工程现场负责人: 三、 施工方法1、 土工格栅工作机理: 土工格栅的抗拉强度大, 可增加路堤的稳定性; 格栅网眼的存在制约了土的横向移动, 形成了良好的嵌锁作用, 使土体具有较好的整体抗剪能力; 土工格栅有一定的刚度使上面的负荷得到扩散, 提高了地基的承载力。2、 土工格栅的要求: 土工格栅采纳双向拉伸( GSL) 土工格栅, 极限抗拉强度不小于 80KN/m, 断裂延伸率≤5%; 土工格栅网孔尺寸为 30mm×40mm, 肋条截面为矩形。3、 铺设准备工作: 1.1 地基处理: 首先对下层进行整平、 碾压, 要求平整度不大于 15㎜, 压实度达到设计要求, 表面严禁有碎石、 块石等坚硬凸出物。如路堤有其它配套处理措施( 普夯、 冲击碾压等) , 则需完成这些措施并整平压实后再进行土工隔栅施工。1.2 铺设环境: 室外气温 5℃以上, 风力 4 级以下, 无雨、 雪。(环境或特别要求除外)。4、 土工格栅的铺设4.1、 底层土工格栅铺设下载后可任意编辑用竹桩( 或木桩) 标示出土工格栅铺设的范围, 然后进行铺设。铺设要求: 土工格栅平整、 顺直; 隔栅的纵横向接缝可采纳尼龙绳或涤纶先缝接或 U 型钉连接使隔栅连成整体, 隔栅相互搭接不小于 20cm。土工格栅铺设完成后, 应及时( 48 小时内) 进行路基填土。每层填筑应按”先两边, 后中间”的原则对此填筑, 严禁先填中部。填料不允许直接卸在土工隔栅上, 必须卸在摊铺完毕的土面上。一切机械不得直接在铺好的土工隔栅上行走。4.2、 上层土工格栅铺设土方填筑碾压合格后, 铺设上层土工格栅, 铺设要求及连接方式与底层土工格栅铺设要求相同, 只是宽度应与填土层顶宽一致。上层土工格栅铺设完成后, 应尽快在其上再填筑一层土, 以防被破坏或丢失。该层土方严格根据路基土方填筑厚度和碾压要求进行填筑, 松铺厚度不应超过 30cm, 施工工艺、 施工方法按路基土方填筑方案进行施工。4.3、 质量要求序号项目施工质量要求检测方法和频率1下承层平整度 15mm 每 200m 检查 4 处2纵向搭接宽度15cm抽查 2%3横向搭接宽度≥30cm抽查 2%4搭接缝错开距离≥50㎝抽查 2%5...
