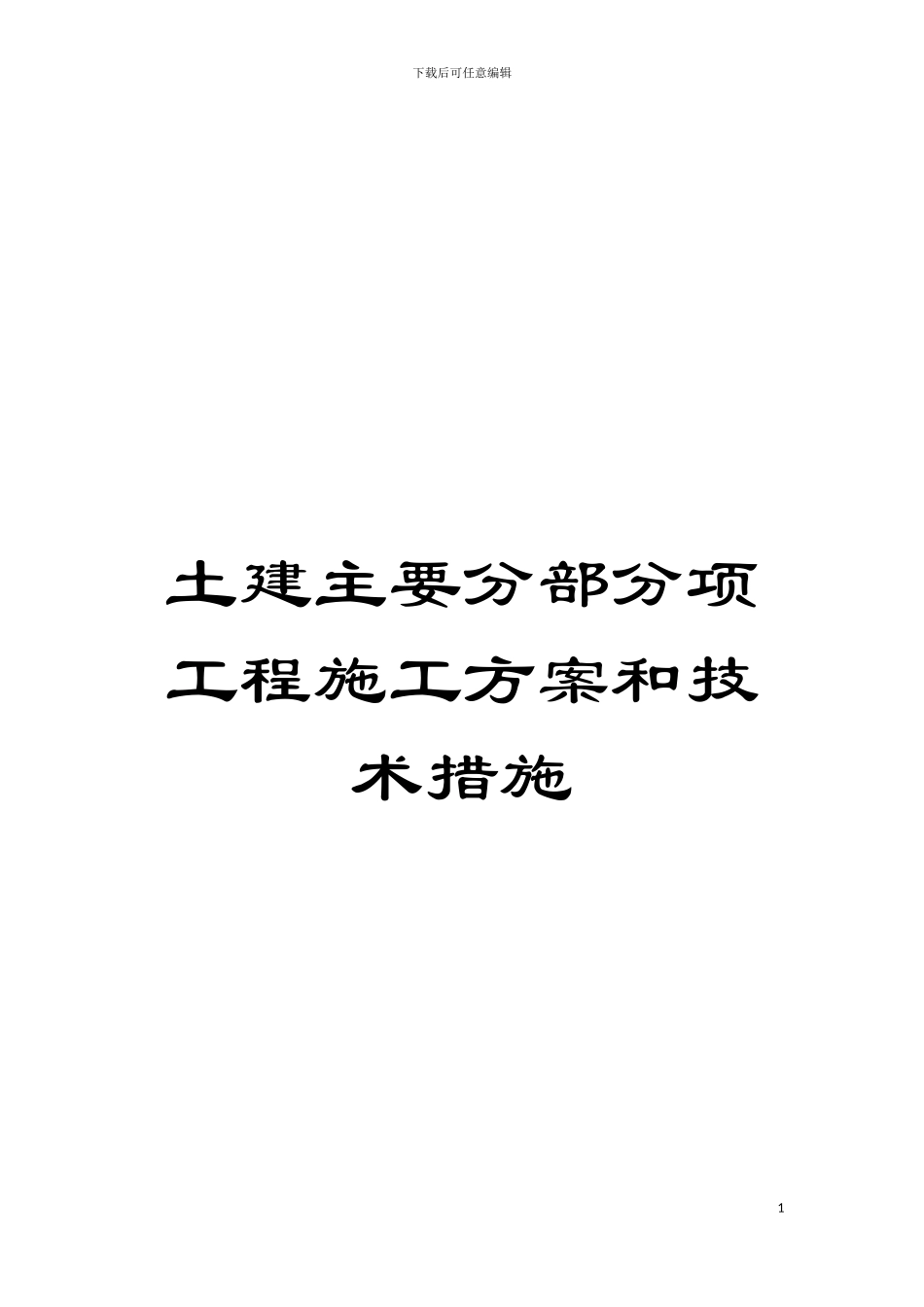

土建主要分部分项工程施工方案和技术措施

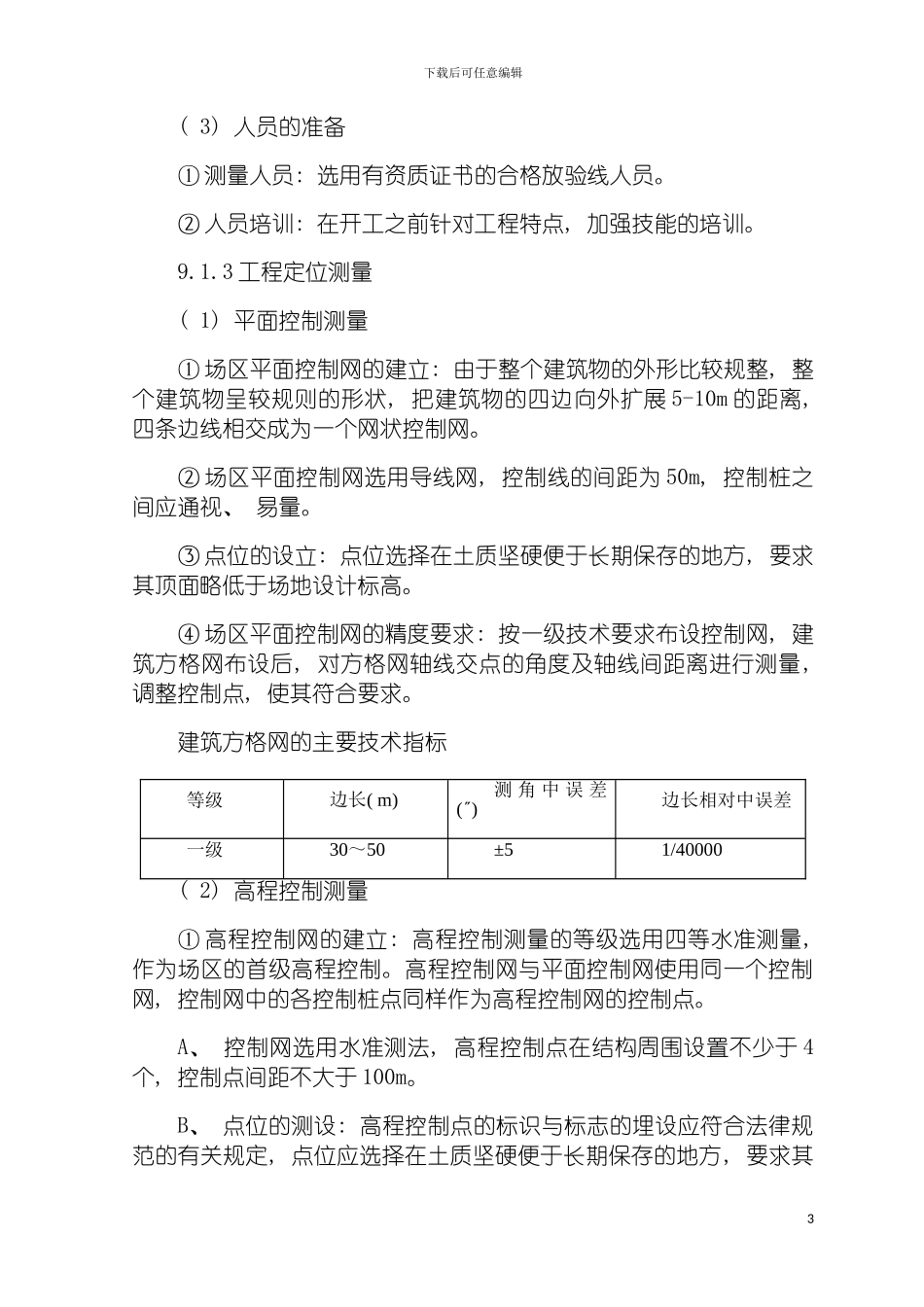

下载后可任意编辑土建主要分部分项工程施工方案和技术措施1下载后可任意编辑土建主要分部分项工程施工方案和技术措施9.1 施工测量9.1.1 施工测量放线内容序号工作内容负责单位使用仪器、 工具1建筑红线及轴线定位, 引标高测 绘 院总包单位经纬仪、 全站仪2定位桩反线总包单位经 纬 仪3轴线投测总包单位J2JD 激光经纬仪、 激光铅垂仪4高程投测总包单位S3 水准仪和钢尺5垂 直 度总包单位J2JD 激光经纬仪6结构尺寸线总包单位钢 尺9.1.2 施工测量准备( 1) 各种相关资料的收集和定位依据点的校核测量应收集的资料及准备工作: 城市规划部门测绘成果; 工程勘察报告; 施工设计工程图纸和相关变更文件; 施工组织设计和方案; 施工场区地下管线、 建( 构) 筑物等测绘成果; 测定需要保留的原有地下管线、 地下建( 构) 筑物等范围; 场地平整、 临设工程定位放线。( 2) 主要测量仪器、 器具的准备名称型号数 量最后检定时间全站仪1 12 月激光经纬仪J2JD2 12 月水准仪S35 12 月钢卷尺2～50m10 12 月水准标尺6 12 月2下载后可任意编辑( 3) 人员的准备① 测量人员: 选用有资质证书的合格放验线人员。② 人员培训: 在开工之前针对工程特点, 加强技能的培训。9.1.3 工程定位测量( 1) 平面控制测量① 场区平面控制网的建立: 由于整个建筑物的外形比较规整, 整个建筑物呈较规则的形状, 把建筑物的四边向外扩展 5-10m 的距离, 四条边线相交成为一个网状控制网。② 场区平面控制网选用导线网, 控制线的间距为 50m, 控制桩之间应通视、 易量。③ 点位的设立: 点位选择在土质坚硬便于长期保存的地方, 要求其顶面略低于场地设计标高。④ 场区平面控制网的精度要求: 按一级技术要求布设控制网, 建筑方格网布设后, 对方格网轴线交点的角度及轴线间距离进行测量, 调整控制点, 使其符合要求。建筑方格网的主要技术指标 等级边长( m) 测 角 中 误 差()边长相对中误差一级30～50±51/40000( 2) 高程控制测量① 高程控制网的建立: 高程控制测量的等级选用四等水准测量, 作为场区的首级高程控制。高程控制网与平面控制网使用同一个控制网, 控制网中的各控制桩点同样作为高程控制网的控制点。A、 控制网选用水准测法, 高程控制点在结构周围设置不少于 4个, 控制点间距不大于 100m。B、 点位的测设: 高程控制点的标识与标志的埋设应符合法律规范的有关规定, 点位应选择在土质坚...
