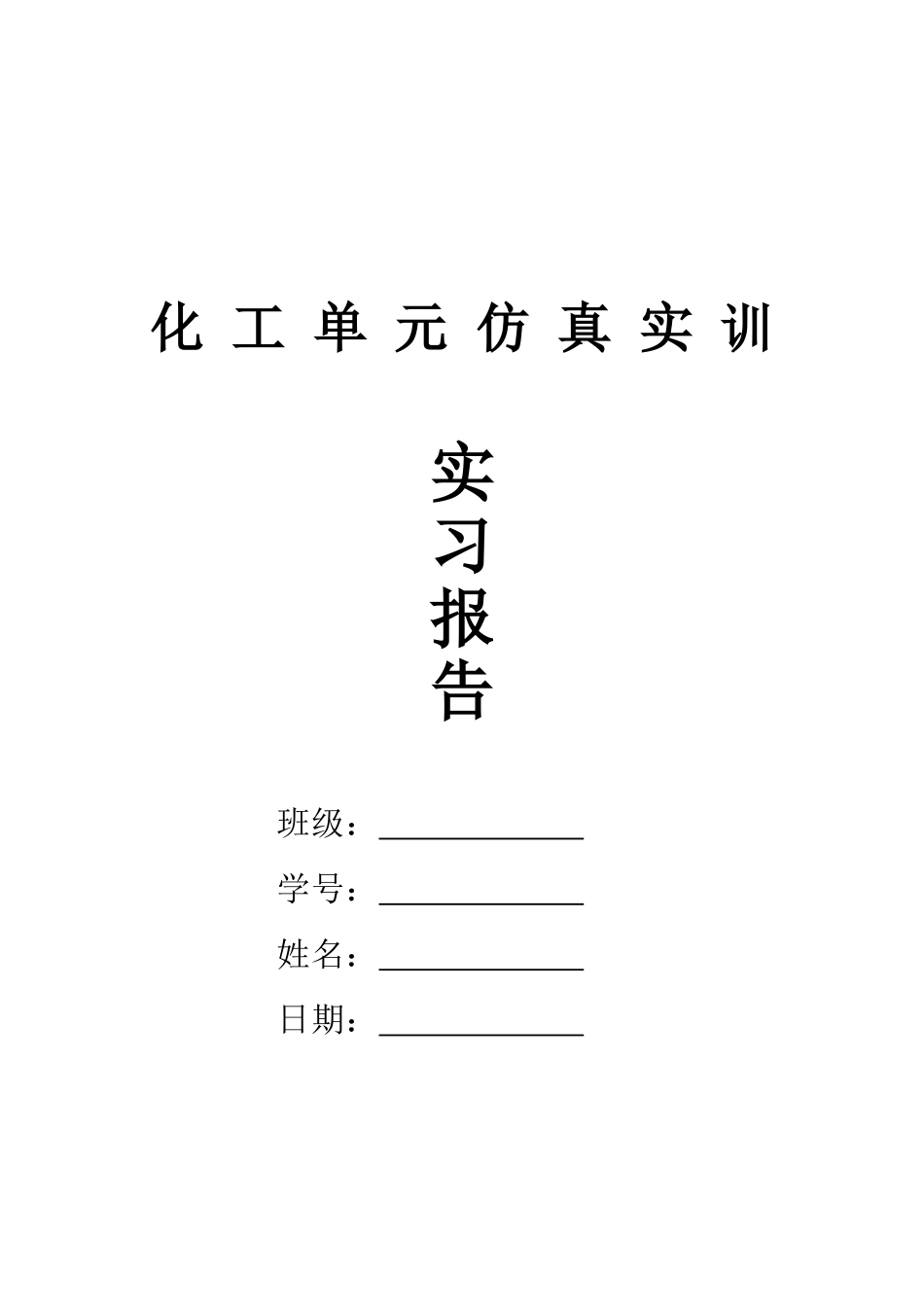

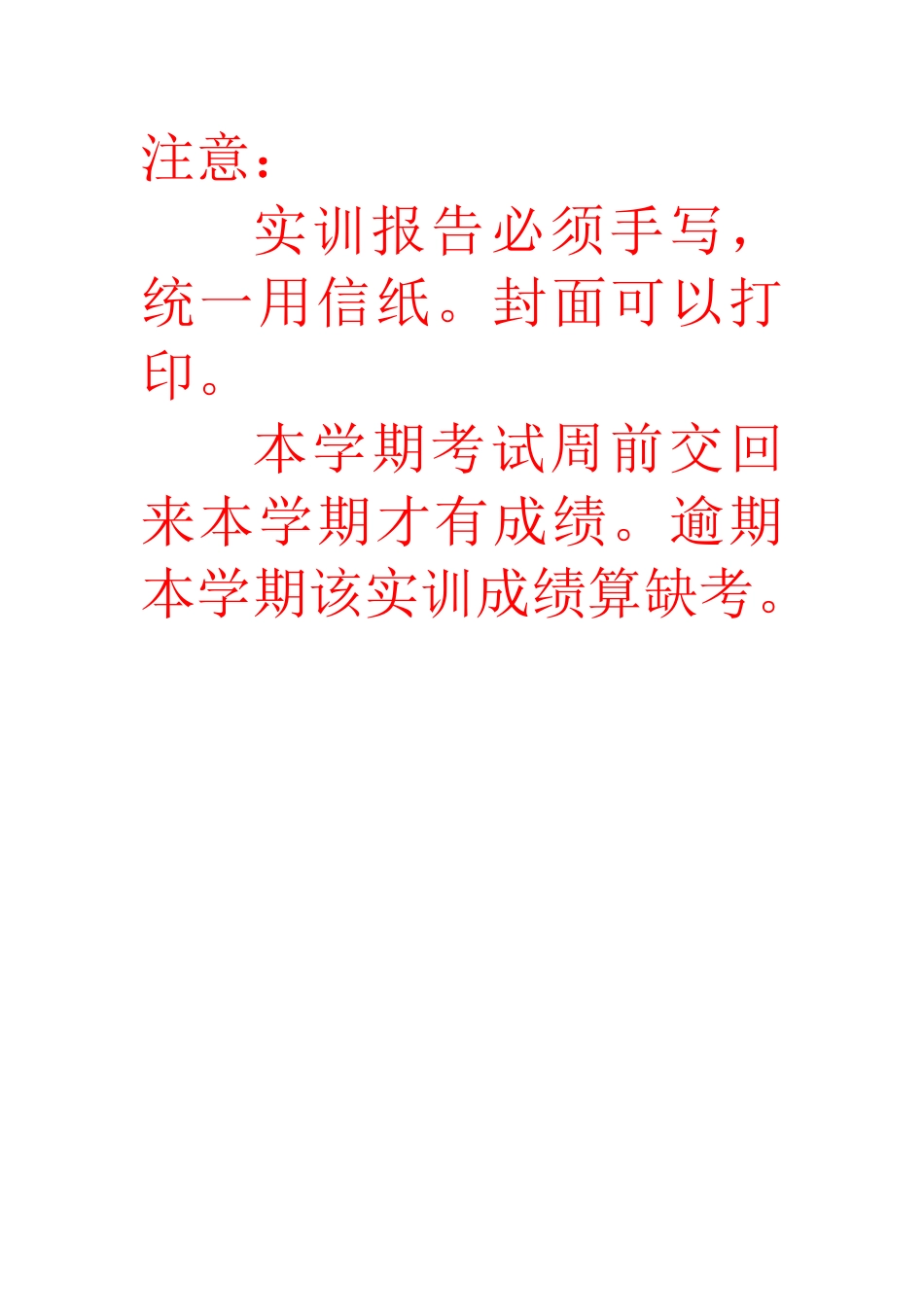

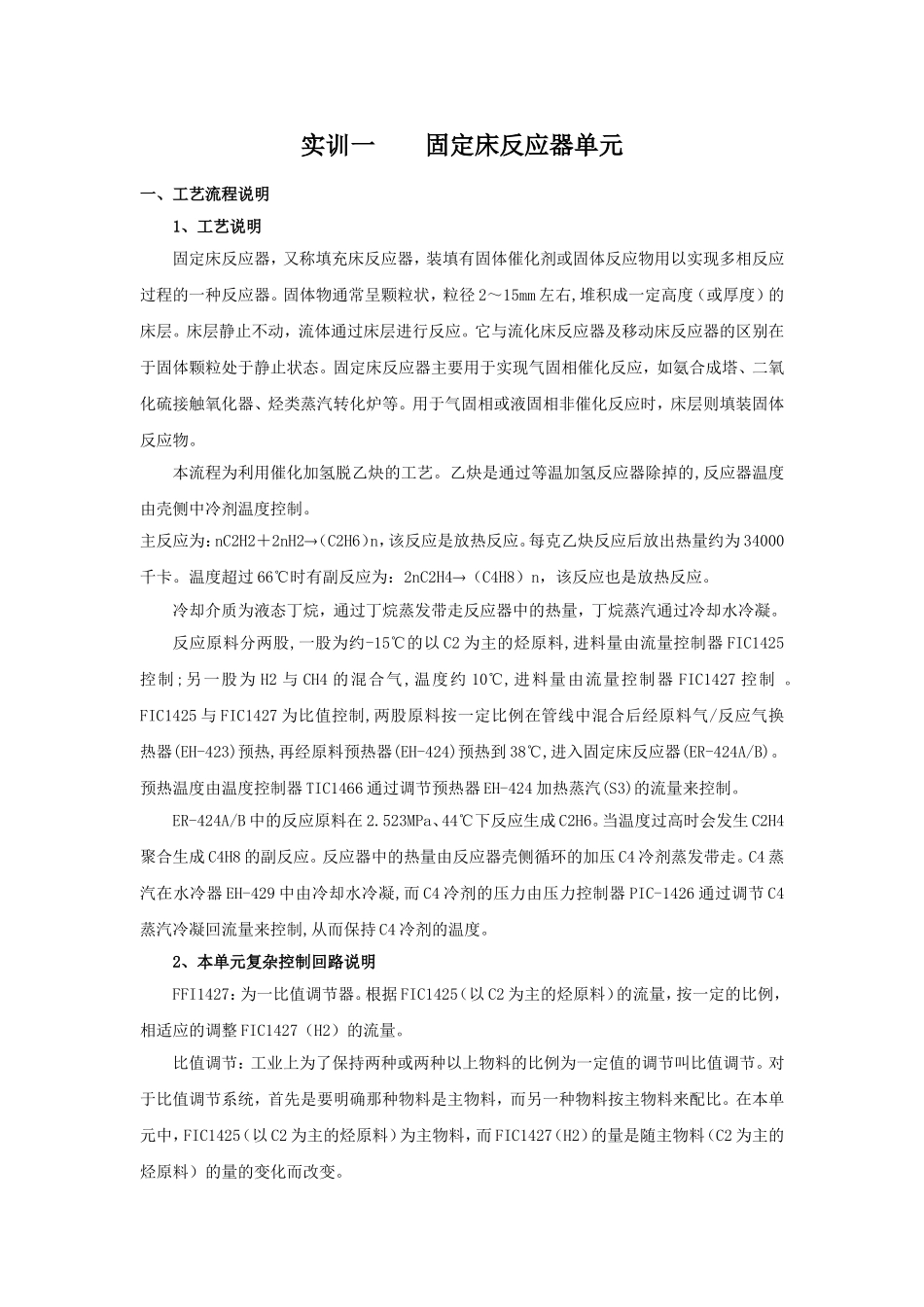

注意：实训报告必须手写，统一用信纸。封面可以打印。本学期考试周前交回来本学期才有成绩。逾期本学期该实训成绩算缺考。化工单元仿真实训实习报告班级：学号：姓名：日期：实训一固定床反应器单元一、工艺流程说明1、工艺说明固定床反应器，又称填充床反应器，装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。固体物通常呈颗粒状，粒径2～15mm左右,堆积成一定高度（或厚度）的床层。床层静止不动，流体通过床层进行反应。它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。用于气固相或液固相非催化反应时，床层则填装固体反应物。本流程为利用催化加氢脱乙炔的工艺。乙炔是通过等温加氢反应器除掉的,反应器温度由壳侧中冷剂温度控制。主反应为：nC2H2＋2nH2（C2H6）n，该反应是放热反应。每克乙炔反应后放出热量约为34000千卡。温度超过66℃时有副反应为：2nC2H4（C4H8）n，该反应也是放热反应。冷却介质为液态丁烷，通过丁烷蒸发带走反应器中的热量，丁烷蒸汽通过冷却水冷凝。反应原料分两股,一股为约-15℃的以C2为主的烃原料,进料量由流量控制器FIC1425控制;另一股为H2与CH4的混合气,温度约10℃,进料量由流量控制器FIC1427控制。FIC1425与FIC1427为比值控制,两股原料按一定比例在管线中混合后经原料气/反应气换热器(EH-423)预热,再经原料预热器(EH-424)预热到38℃,进入固定床反应器(ER-424A/B)。预热温度由温度控制器TIC1466通过调节预热器EH-424加热蒸汽(S3)的流量来控制。ER-424A/B中的反应原料在2.523MPa、44℃下反应生成C2H6。当温度过高时会发生C2H4聚合生成C4H8的副反应。反应器中的热量由反应器壳侧循环的加压C4冷剂蒸发带走。C4蒸汽在水冷器EH-429中由冷却水冷凝,而C4冷剂的压力由压力控制器PIC-1426通过调节C4蒸汽冷凝回流量来控制,从而保持C4冷剂的温度。2、本单元复杂控制回路说明FFI1427：为一比值调节器。根据FIC1425（以C2为主的烃原料）的流量，按一定的比例，相适应的调整FIC1427（H2）的流量。比值调节：工业上为了保持两种或两种以上物料的比例为一定值的调节叫比值调节。对于比值调节系统，首先是要明确那种物料是主物料，而另一种物料按主物料来配比。在本单元中，FIC1425（以C2为主的烃原料）为主物料，而FIC1427（H2）的量是随主物料（C2为主的烃原料）的量的变化而改变。3、设备一览EH-423：原料气/反应气换热器EH-424：原料气预热器EH-429：C4蒸汽冷凝器EV-429：C4闪蒸罐ER424A/B：C2X加氢反应器二、固定床反应器单元操作规程1、开车操作规程本操作规程仅供参考，详细操作以评分系统为准。装置的开工状态为反应器和闪蒸罐都处于已进行过氮气冲压置换后，保压在0.03MPa状态。可以直接进行实气冲压置换。1.1、EV-429闪蒸器充丁烷(1)确认EV-429压力为0.03MPa。(2)打开EV-429回流阀PV1426的前后阀VV1429、VV1430。(3)调节PV1426(PIC1426)阀开度为50%。(4)EH-429通冷却水，打开KXV1430，开度为50%。(5)打开EV-429的丁烷进料阀门KXV1420，开度50%。(6)当EV-429液位到达50%时，关进料阀KXV1420。1.2、ER-424A反应器充丁烷(1)确认事项①反应器0.03MPa保压。②EV-429液位到达50％。(2)充丁烷打开丁烷冷剂进ER-424A壳层的阀门KXV1423，有液体流过，充液结束；同时打开出ER-424A壳层的阀门KXV1425。1.3、ER-424A启动(1)启动前准备工作①ER-424A壳层有液体流过。②打开S3蒸汽进料控制TIC1466.③调节PIC-1426设定，压力控制设定在0.4MPa。(2)ER-424A充压、实气置换①打开FIC1425的前后阀VV1425、VV1426和KXV1412。②打开阀KXV1418。③微开ER-424A出料阀KXV1413，丁烷进料控制FIC1425(手动)，慢慢增加进料，提高反应器压力，充压至2.523MPa。④慢开ER-424A出料阀KXV1413至50%，充压至压力平衡。⑤乙炔原料进料控制FIC1425设自动，设定值56186.8KG/H。(3)ER-424A配氢，调整丁烷冷剂压力①稳定反应器入口温度在38.0℃，使ER-424A升温。②当反应器温度接近38.0℃(超过35.0℃)，准备配氢。打开FV1427的前后阀VV1427、VV1428。③氢气进料...
