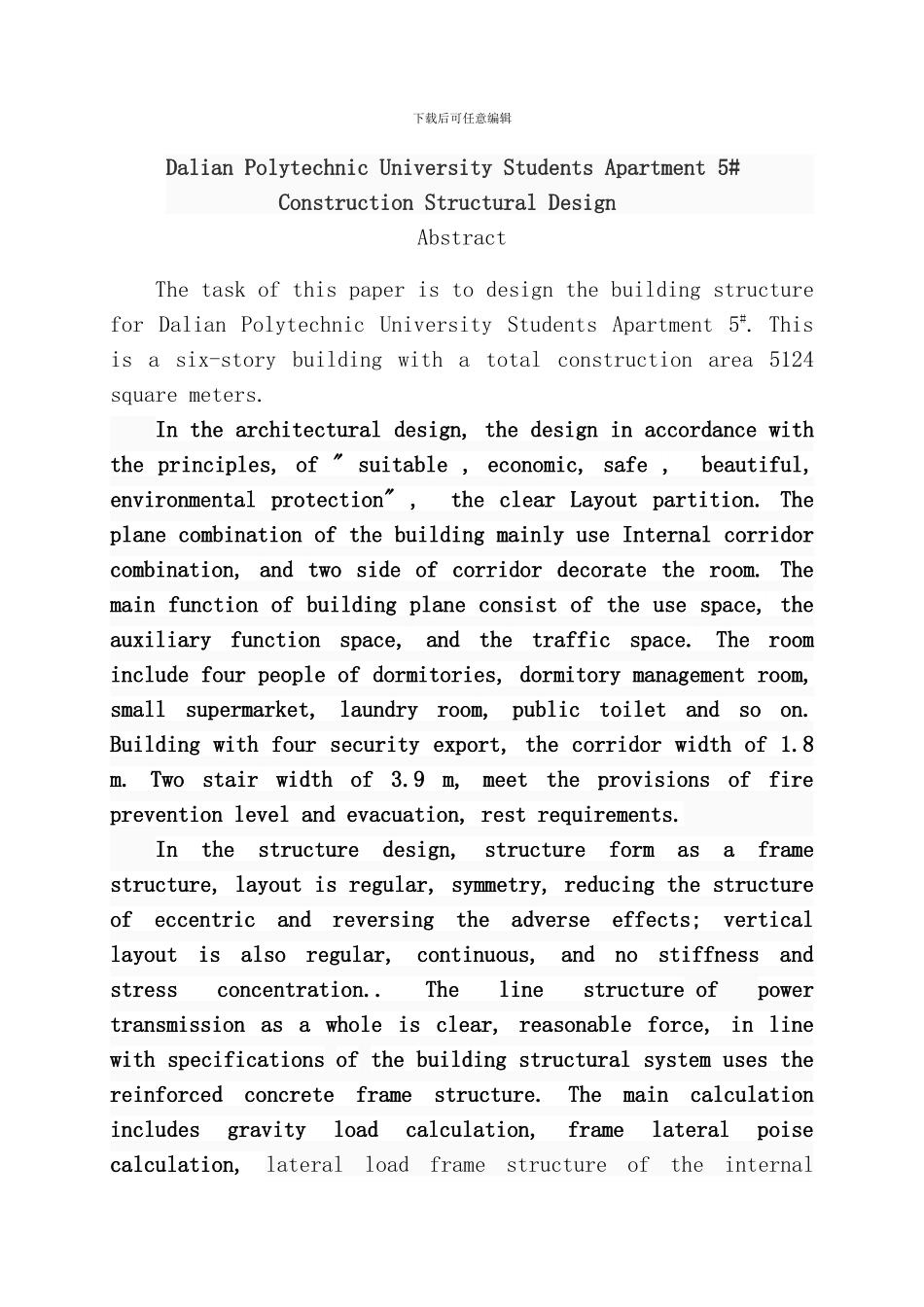

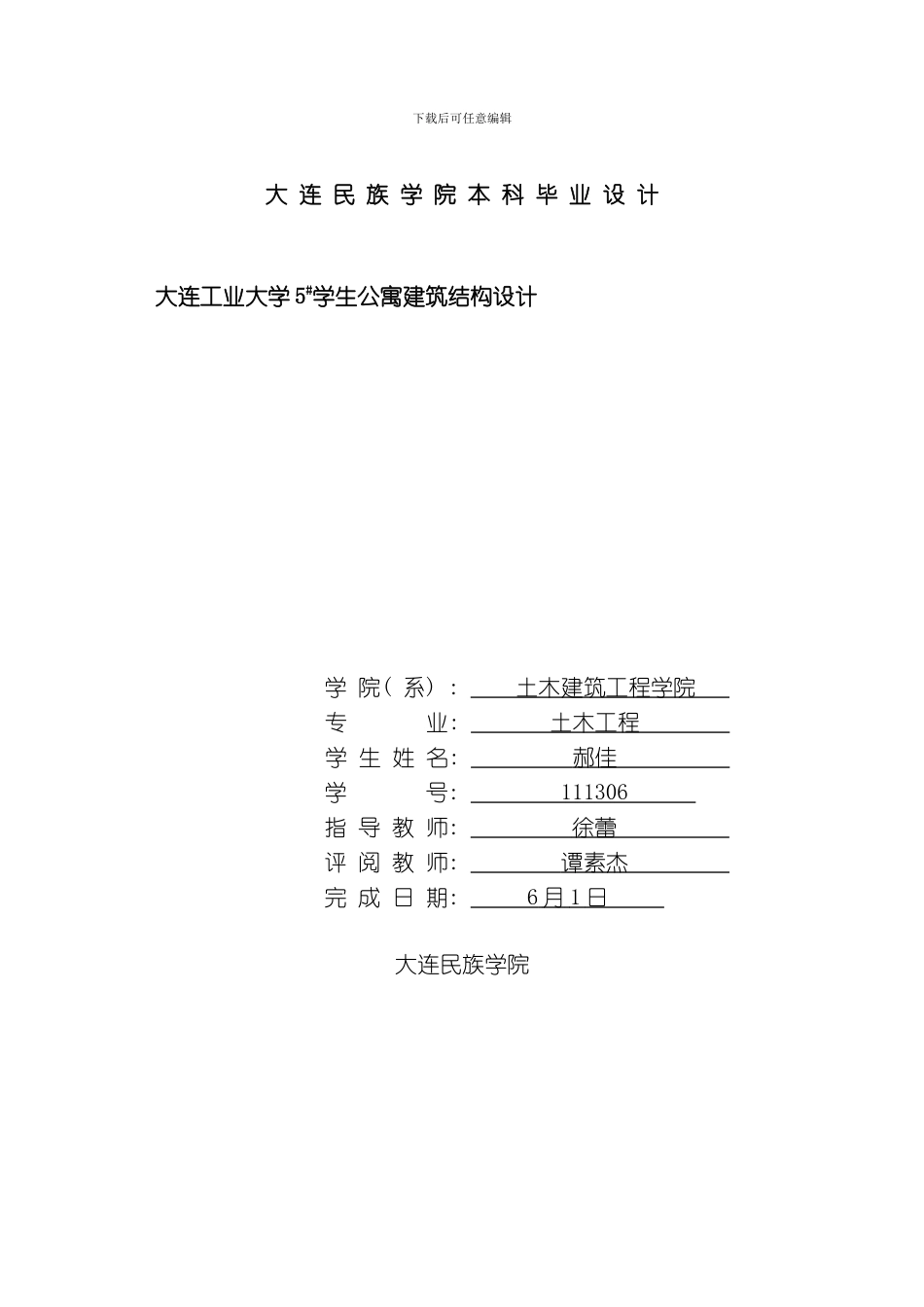

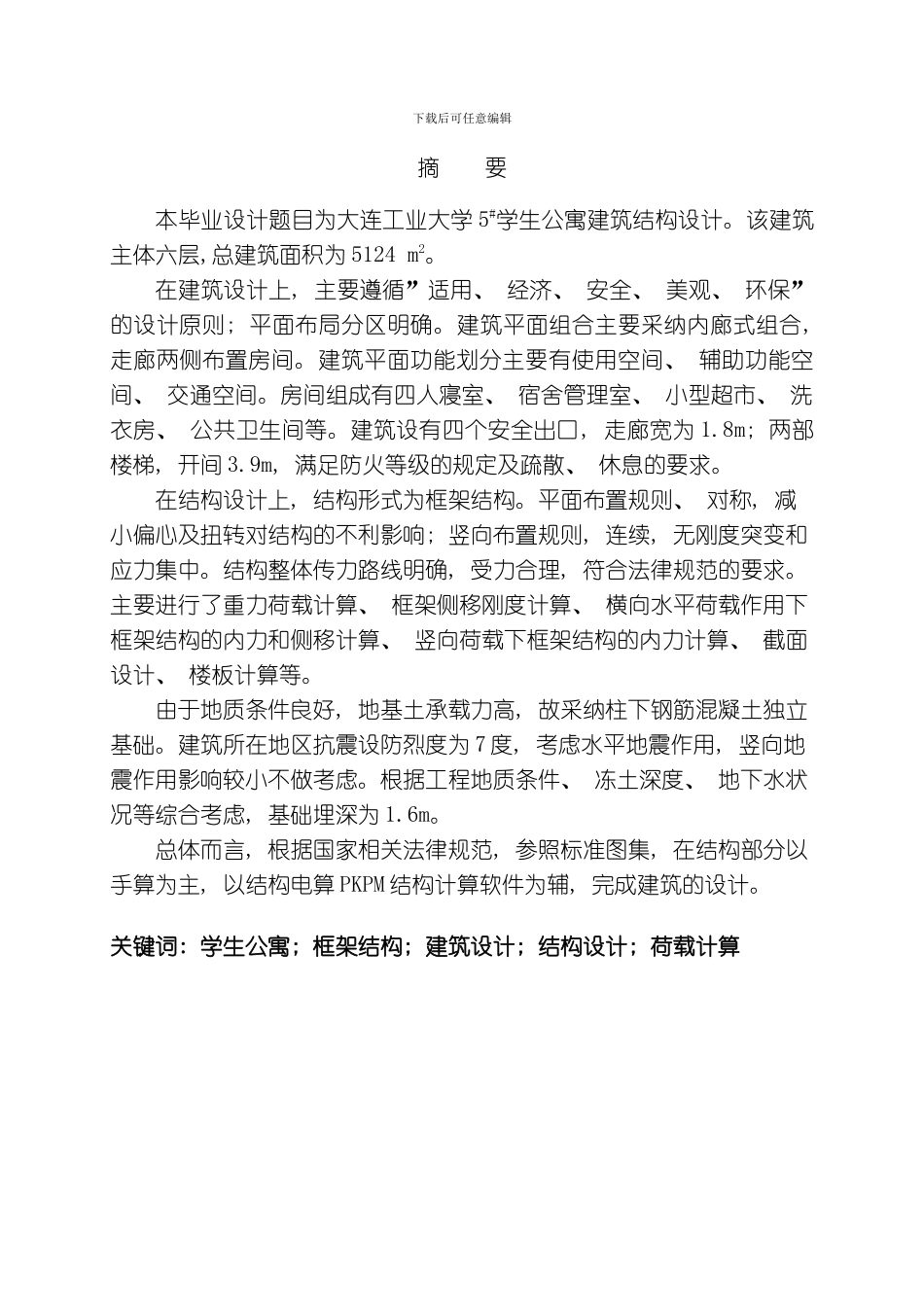

下载后可任意编辑大 连 民 族 学 院 本 科 毕 业 设 计 大连工业大学 5#学生公寓建筑结构设计 学 院( 系) : 土木建筑工程学院 专 业: 土木工程 学 生 姓 名: 郝佳 学 号: 111306 指 导 教 师: 徐蕾 评 阅 教 师: 谭素杰 完 成 日 期: 6 月 1 日 大连民族学院下载后可任意编辑摘 要本毕业设计题目为大连工业大学 5#学生公寓建筑结构设计。该建筑主体六层,总建筑面积为 5124 m2。在建筑设计上, 主要遵循”适用、 经济、 安全、 美观、 环保”的设计原则; 平面布局分区明确。建筑平面组合主要采纳内廊式组合, 走廊两侧布置房间。建筑平面功能划分主要有使用空间、 辅助功能空间、 交通空间。房间组成有四人寝室、 宿舍管理室、 小型超市、 洗衣房、 公共卫生间等。建筑设有四个安全出口, 走廊宽为 1.8m; 两部楼梯, 开间 3.9m, 满足防火等级的规定及疏散、 休息的要求。在结构设计上, 结构形式为框架结构。平面布置规则、 对称, 减小偏心及扭转对结构的不利影响; 竖向布置规则, 连续, 无刚度突变和应力集中。结构整体传力路线明确, 受力合理, 符合法律规范的要求。主要进行了重力荷载计算、 框架侧移刚度计算、 横向水平荷载作用下框架结构的内力和侧移计算、 竖向荷载下框架结构的内力计算、 截面设计、 楼板计算等。由于地质条件良好, 地基土承载力高, 故采纳柱下钢筋混凝土独立基础。建筑所在地区抗震设防烈度为 7 度, 考虑水平地震作用, 竖向地震作用影响较小不做考虑。根据工程地质条件、 冻土深度、 地下水状况等综合考虑, 基础埋深为 1.6m。总体而言, 根据国家相关法律规范, 参照标准图集, 在结构部分以手算为主, 以结构电算 PKPM 结构计算软件为辅, 完成建筑的设计。关键词: 学生公寓; 框架结构; 建筑设计; 结构设计; 荷载计算下载后可任意编辑Dalian Polytechnic University Students Apartment 5# Construction Structural Design AbstractThe task of this paper is to design the building structure for Dalian Polytechnic University Students Apartment 5#. This is a six-story building with a total construction area 5124 square meters.In the architectural design, the design in accordance with the principles, of " suitable , economic, safe , ...
