地铁盾构始发井施工组织设计VIP专享

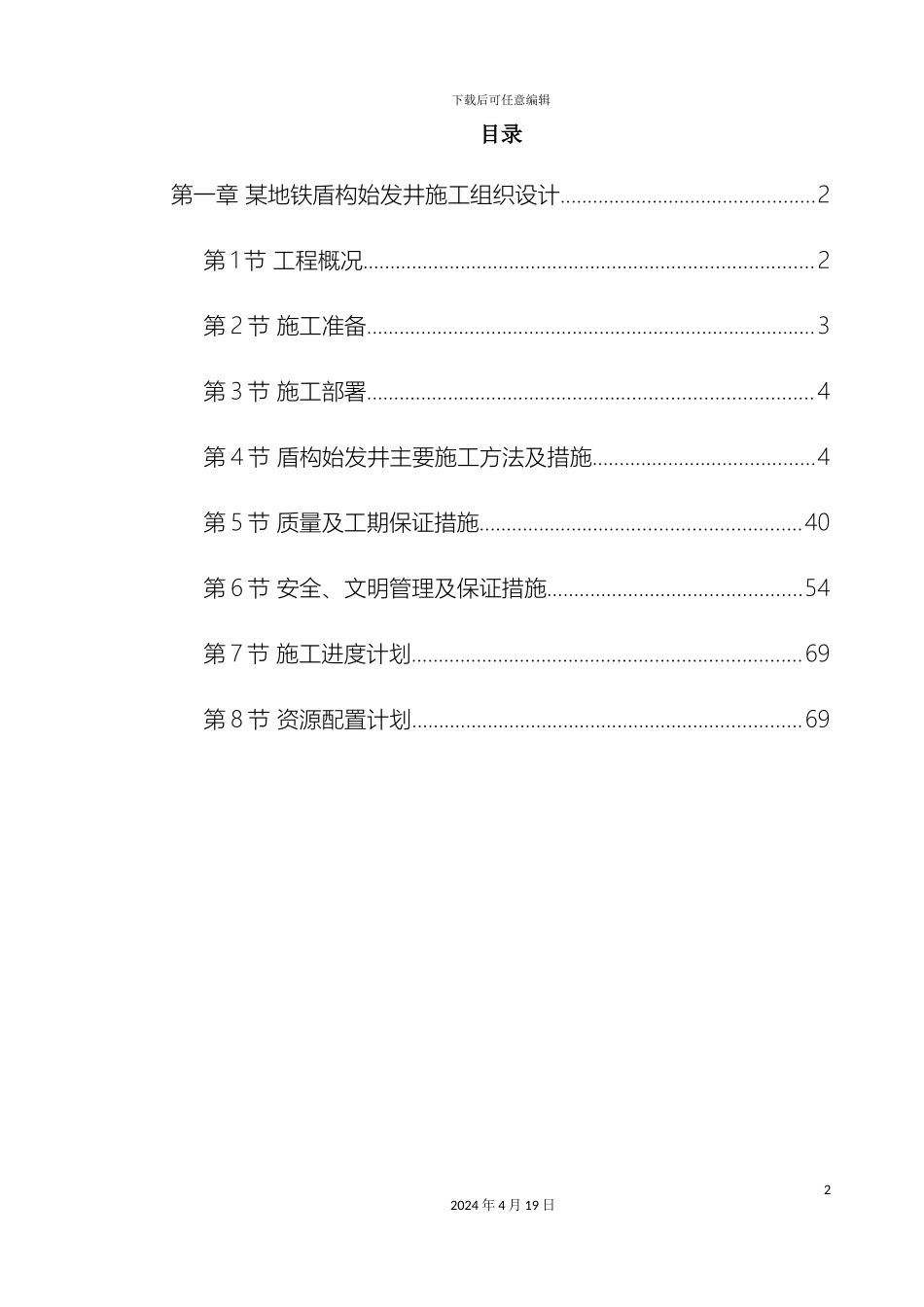

下载后可任意编辑地铁盾构始发井施工组织设计12024 年 4 月 19 日下载后可任意编辑目录第一章 某地铁盾构始发井施工组织设计...............................................2第 1 节 工程概况...................................................................................2第 2 节 施工准备...................................................................................3第 3 节 施工部署..................................................................................4第 4 节 盾构始发井主要施工方法及措施.........................................4第 5 节 质量及工期保证措施...........................................................40第 6 节 安全、文明管理及保证措施...............................................54第 7 节 施工进度计划........................................................................69第 8 节 资源配置计划........................................................................6922024 年 4 月 19 日下载后可任意编辑第一章某地铁盾构始发井施工组织设计第1节工程概况1.1 工程概述 盾构始发井右线里程为支 YDK0+729.418～ 支YDK0+764.233， 基坑长度为 34.8m，最宽 18.424m，基坑最深18.203m，基坑开挖是在围护结构为 800mm 厚 C30 地下连续墙结构范围内进行，内支撑采纳两道 Φ600mm 钢支撑加一道混凝土联合支护。 1.2 始发井主体结构概述 始发井主体结构沿南北走向，主体结构长度 34.8m， 高 11.899～13.2m， 底板最大埋深约 18.203m 。另外，结构宽度按不同的结构位置各有差异，1 轴～4 轴主体结构宽度为 15.316m；4 轴～6 轴主体结构宽度为 18.424m。始发井采纳钢筋混凝土箱式结构。各结构部位具体尺寸详见表 1.2-1： 表 1.2-1 主体结构概况一览表 32024 年 4 月 19 日下载后可任意编辑项目 材料及尺寸 底板C30、S8 防水混凝土，厚 1050 内衬墙 C30、S8 防水混凝土，墙厚 700 中隔墙 C30 钢筋混凝土，墙厚 500 顶板C30、S8 防水混凝土，厚 1050 本工程底板、顶板、砼梁板、内衬墙等结构部位采纳 C30 防水砼，抗渗标号为 S8 ，中隔墙采纳 C30 砼，底板下设垫层，垫层采纳C15 砼。第2节施工准备2.1 施工现场平面布置 根据业主要求及始发井主体结构的施工...
