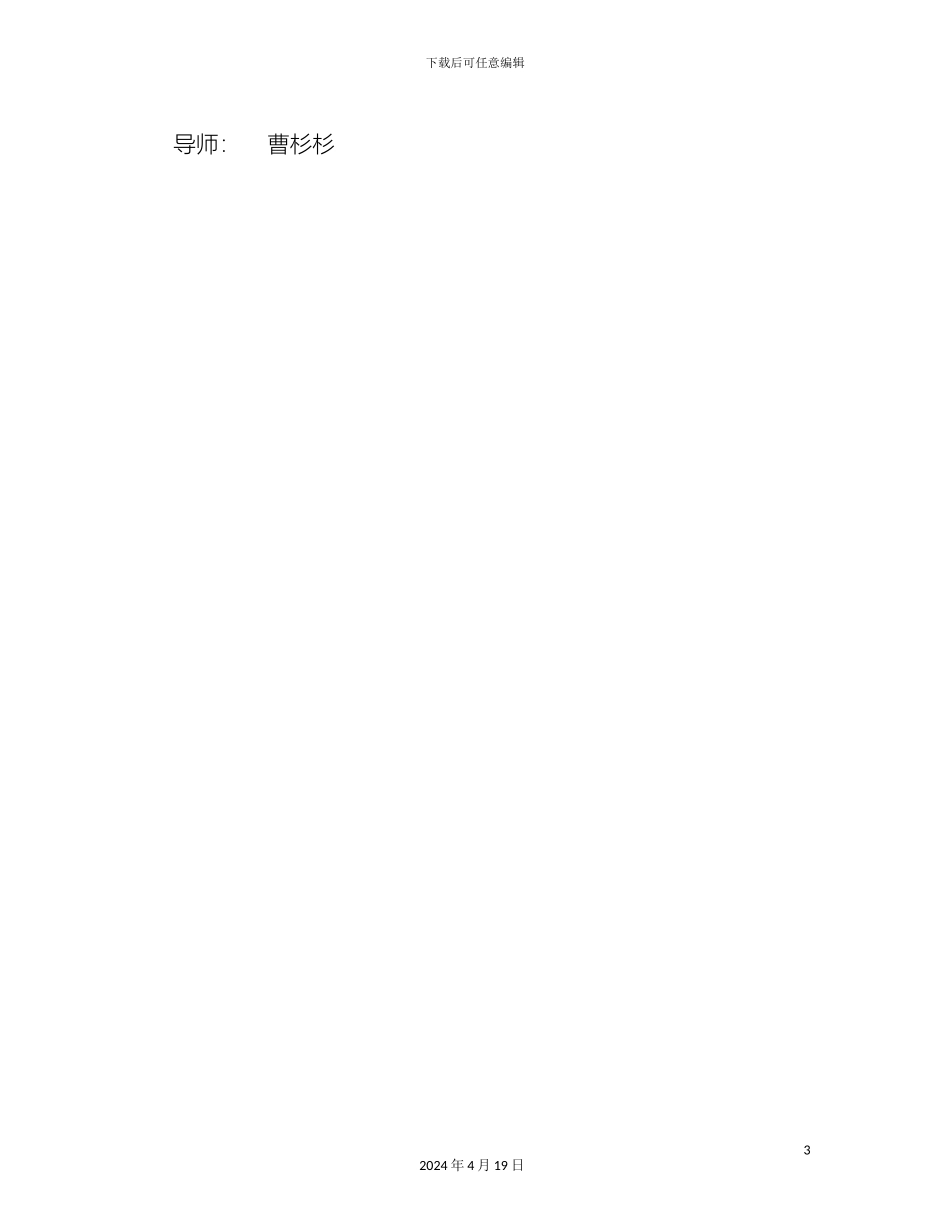

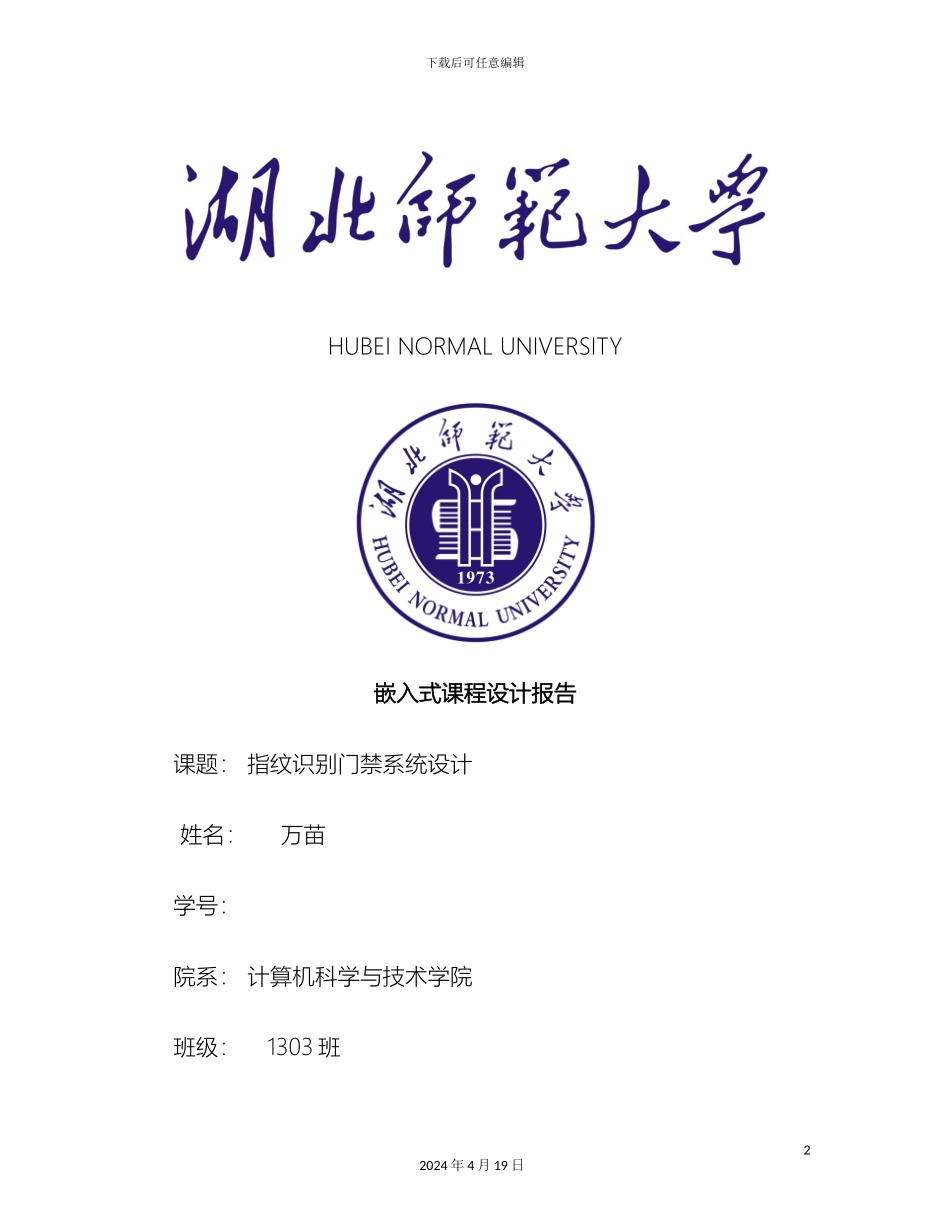

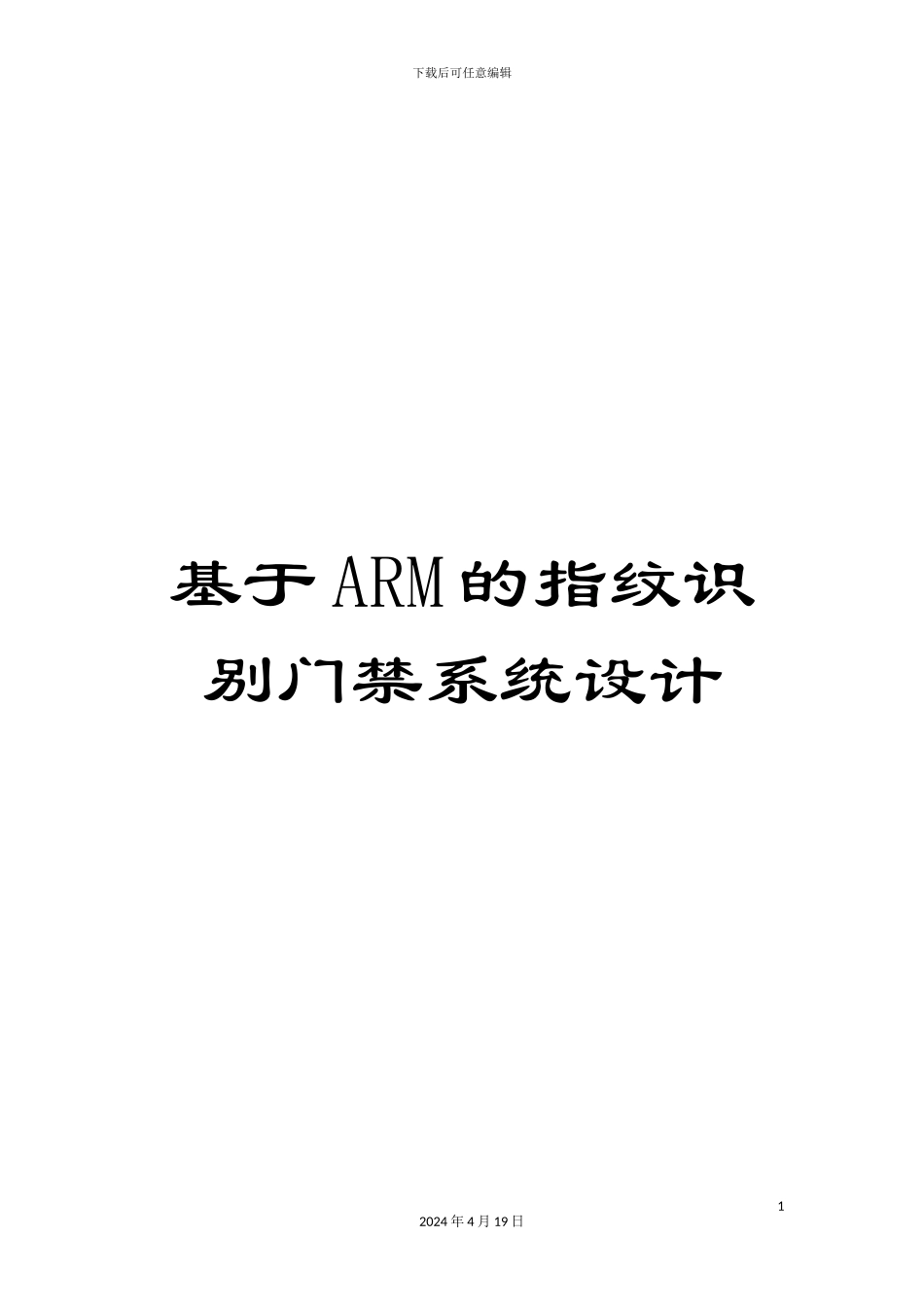

下载后可任意编辑基于 ARM 的指纹识别门禁系统设计12024 年 4 月 19 日下载后可任意编辑HUBEI NORMAL UNIVERSITY嵌入式课程设计报告 课题: 指纹识别门禁系统设计 姓名: 万苗 学号: 院系: 计算机科学与技术学院 班级: 1303 班22024 年 4 月 19 日下载后可任意编辑 导师: 曹杉杉 32024 年 4 月 19 日下载后可任意编辑基于ARM的指纹识别门禁系统设计【摘 要】 本设计介绍了基于ARM的指纹识别门禁系统的软硬件设计。其中硬件主要是Intel 公司基于Xscale内核的PXA255处理器和美国豪威公司的CMOS图像传感器FPS200。软件设计包括系统初始化, 指纹处理识别, 电控锁控制部分等。经过实际测试该系统工作稳定可靠, 达到了设计目的。【关键词】 ARM 门禁系统 指纹识别 TCP/IP 图像一、门禁系统概述 门禁系统(Access Contro l System ) , 又称出入口控制系统,是为保障人们生活、工作及财产安全, 对重要通道的出入口进行管理与控制的系统。随着技术的进展, 门禁系统已经从传统的卡式门禁系统进展42024 年 4 月 19 日下载后可任意编辑到今日的生物特征识别门禁系统。生物特征识别门禁系统是以人体生物特征作为辨识条件的指纹比对、掌纹比对、语音比对等。这些生理特征相同的概率达到数十亿分之一,因此具有无法仿冒与借用、不怕遗失、不用携带、不会遗忘,有着个体特征独特性、唯一性、安全性的特点,适用于高度机密性场所的安全保护。其中指纹识别进展最早, 使用也最广泛。并逐渐与网络集成。二、PXA 255处理器和指纹传感器FPS200简介本系统采纳Intel 公司基于Xscale 内核的PXA255处理器。Xscale微架构采纳ARMV 5TE ISA 兼容指令集(浮点指令集除外),它以ARM 核为中心,在其周围扩展了指令和数据内存管理(Instruct ion andDataM emo ryM anagement Unit), 指令、数据和微小数据高速缓(Instruction,Data and Mini-DataCache),写缓冲、全缓冲、52024 年 4 月 19 日下载后可任意编辑挂起缓冲和分支目标缓冲,电源管理单元, 性能监测单元, 调试和JTAG 单元以及协处理器接口、MAC 协处理器、核心存储总线等。FPS系列CMOS图像传感器芯片是美国豪威公司的产品。FPS200是高度集成的彩色摄像芯片, 可带1/4镜头。支持多种格式, 内设的SCCB (Serial Camera Cont ro lBus) 串行控制总线接口, 提供简单控制方式。经过该接口, 我们能够对FPS200芯片内部所有寄存器值进行修改, ...
