塑料膜课程设计滑轮

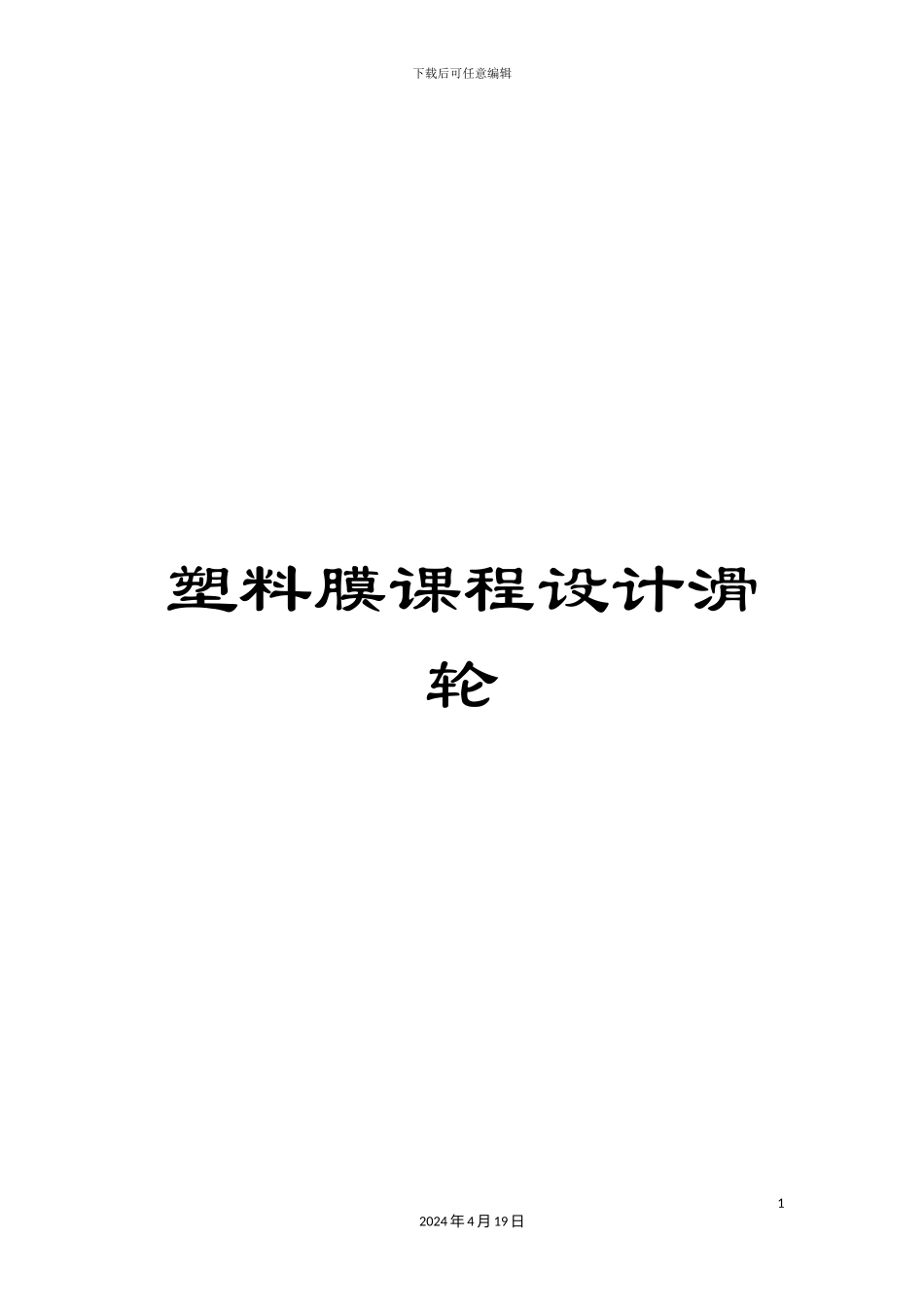

塑料膜课程设计滑轮_第1页
1/67

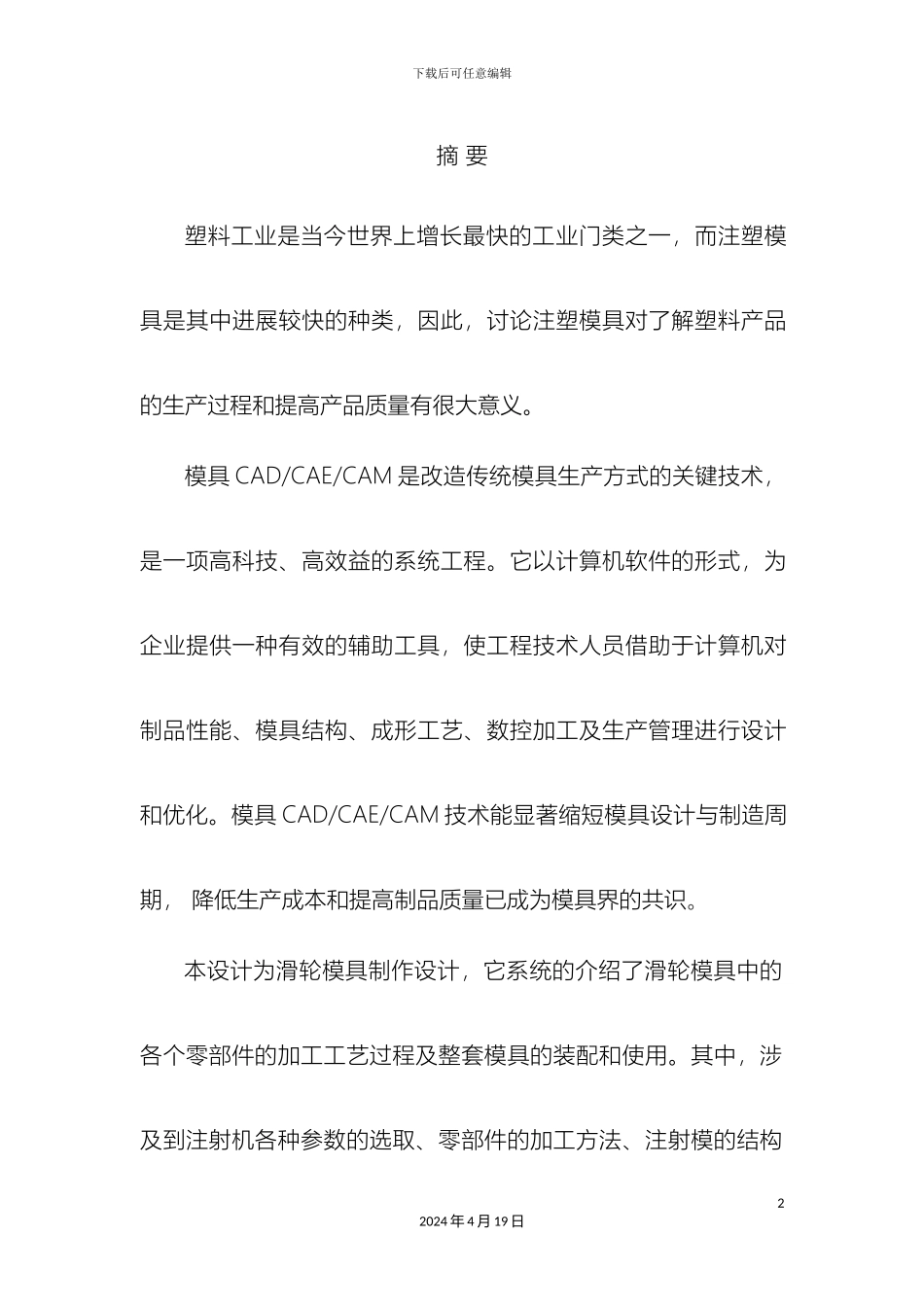

塑料膜课程设计滑轮_第2页
2/67

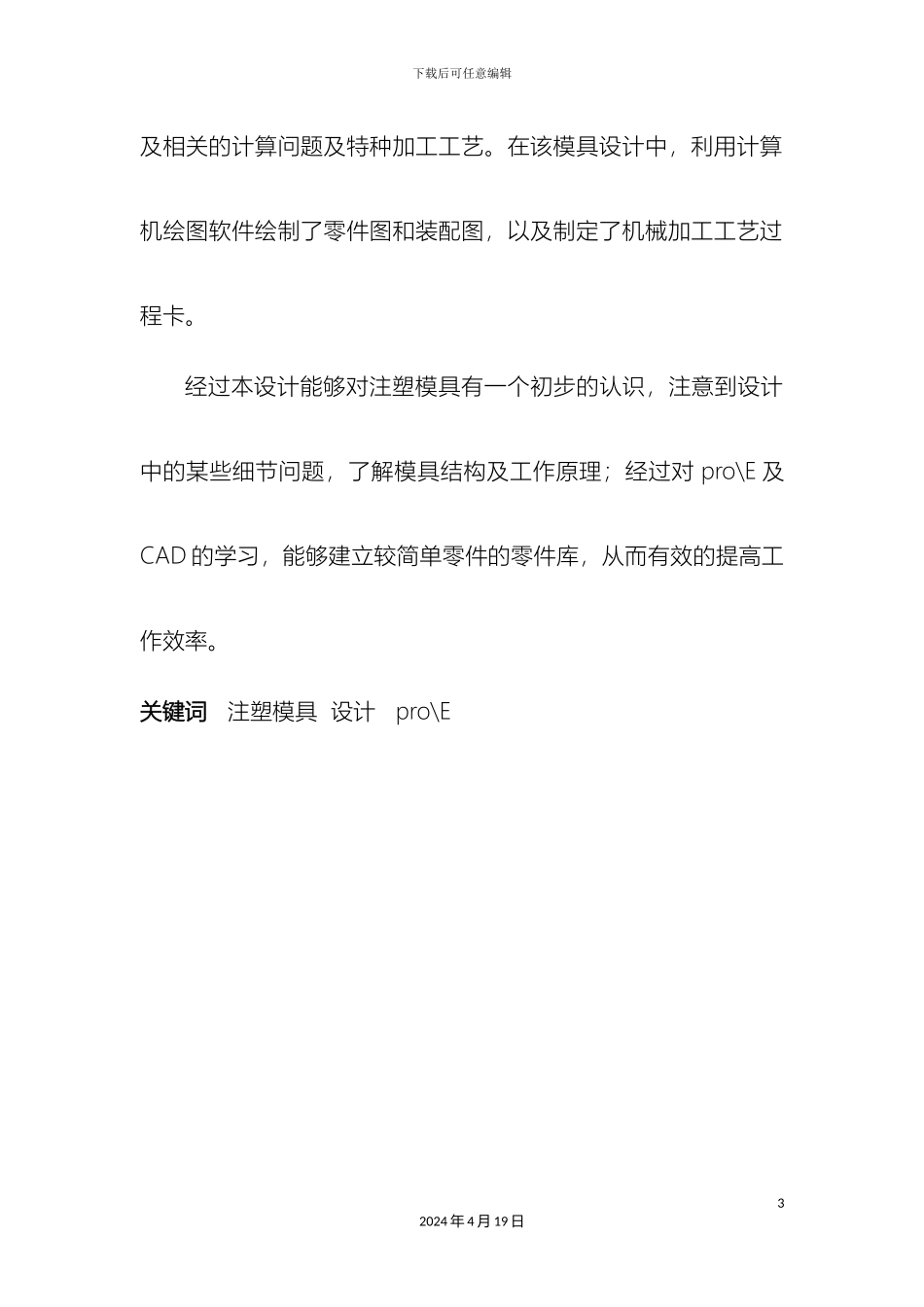

塑料膜课程设计滑轮_第3页
3/67
下载后可任意编辑塑料膜课程设计滑轮12024 年 4 月 19 日下载后可任意编辑摘 要塑料工业是当今世界上增长最快的工业门类之一,而注塑模具是其中进展较快的种类,因此,讨论注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。模具 CAD/CAE/CAM 是改造传统模具生产方式的关键技术,是一项高科技、高效益的系统工程。它以计算机软件的形式,为企业提供一种有效的辅助工具,使工程技术人员借助于计算机对制品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优化。模具 CAD/CAE/CAM 技术能显著缩短模具设计与制造周期, 降低生产成本和提高制品质量已成为模具界的共识。本设计为滑轮模具制作设计,它系统的介绍了滑轮模具中的各个零部件的加工工艺过程及整套模具的装配和使用。其中,涉及到注射机各种参数的选取、零部件的加工方法、注射模的结构22024 年 4 月 19 日下载后可任意编辑及相关的计算问题及特种加工工艺。在该模具设计中,利用计算机绘图软件绘制了零件图和装配图,以及制定了机械加工工艺过程卡。经过本设计能够对注塑模具有一个初步的认识,注意到设计中的某些细节问题,了解模具结构及工作原理;经过对 pro\E 及CAD 的学习,能够建立较简单零件的零件库,从而有效的提高工作效率。关键词 注塑模具 设计 pro\E 32024 年 4 月 19 日下载后可任意编辑第一章 塑件工艺分析1.1 塑件的分析在进行模具设计之前,首先对制品图及形状结构分析,其内容主要包括以下几个方面:1.滑轮(见图 1-1),材料为聚丙烯(PA),要求形状规则,滑轮槽面光滑,表面无毛刺,无凹陷,大批量生产,采纳注塑成型。42024 年 4 月 19 日下载后可任意编辑? 80-0.28? 4240-0441239231.滑轮2.制品的尺寸精度和表面粗糙度:塑料的尺寸精度主要决定于塑料收缩率的波动和模具制造误差。本塑料制品的尺寸按 MT3 级精度取值。塑件的表面粗糙度主要取决于模具成型部分粗糙度,一般情况下,塑件的表面粗糙度比模具成型部分的粗糙度高 1~2级。52024 年 4 月 19 日下载后可任意编辑3.制品的脱模斜度:脱模斜度的取向根据塑件的内外形尺寸而定,以塑件内孔型芯小端为准,尺寸符合图纸要求,斜度由扩大方向取得;塑件外形,以型腔大端为准,尺寸符合图纸要求,斜度由缩小方向取得。一般情况,脱模斜度不包括塑件的公差范围内。由于本塑件导滑槽具有斜度,滑轮的轴肩厚度尺寸又较小,因此本设计不设置脱模斜度。...
