塔吊临近高压线防护专项方案

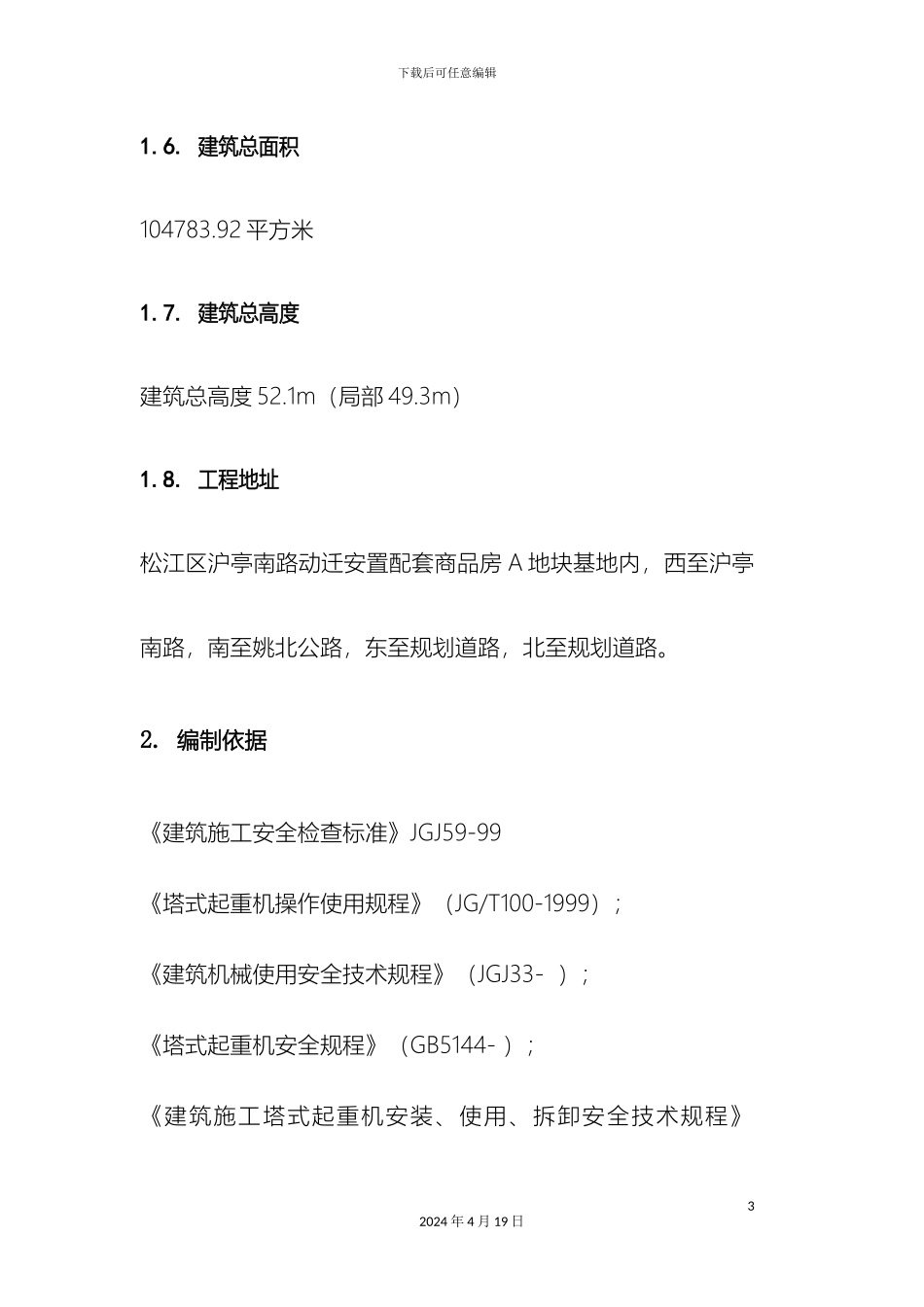

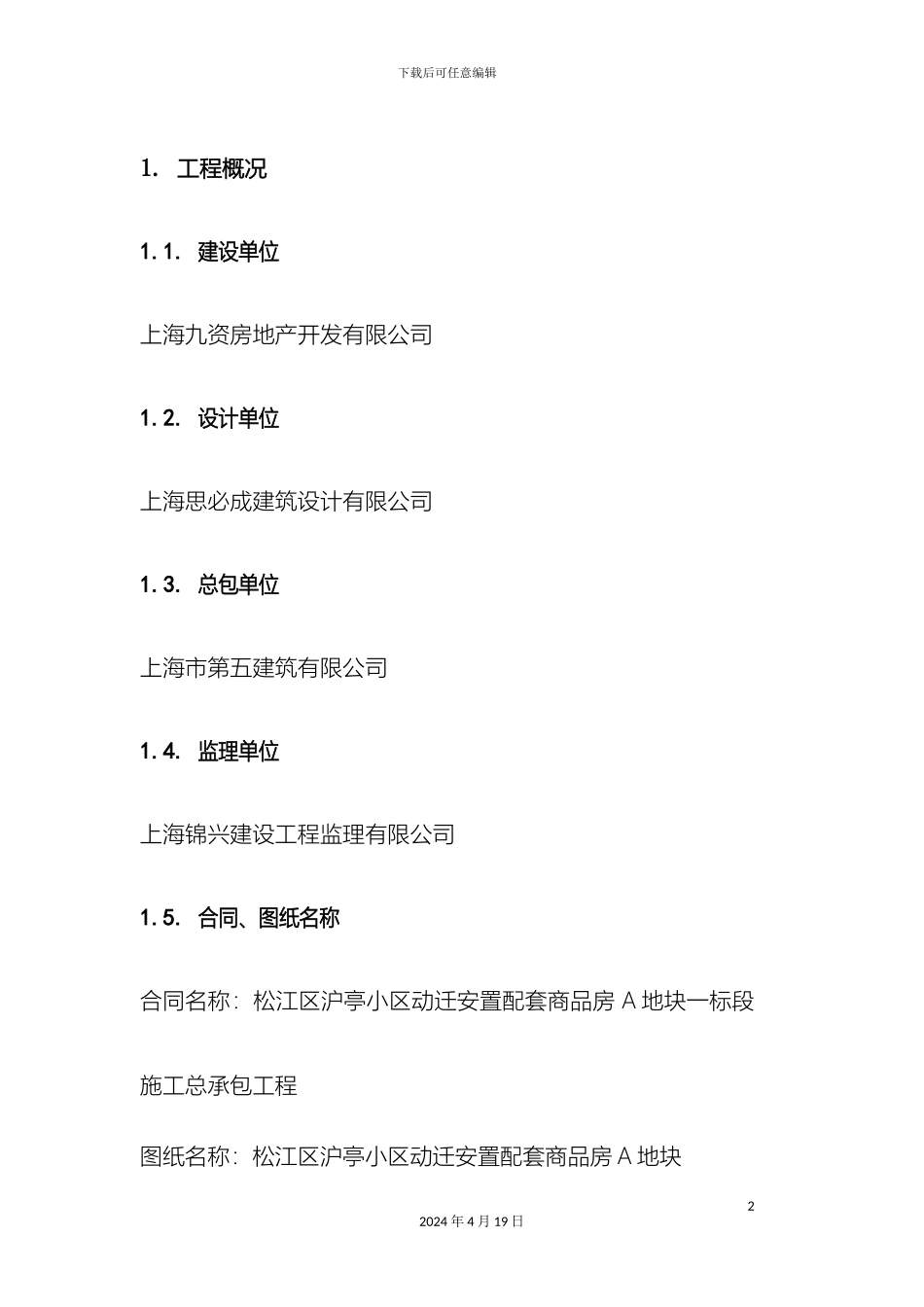

下载后可任意编辑塔吊临近高压线防护专项方案12024 年 4 月 19 日下载后可任意编辑1. 工程概况1.1. 建设单位上海九资房地产开发有限公司1.2. 设计单位上海思必成建筑设计有限公司1.3. 总包单位上海市第五建筑有限公司1.4. 监理单位上海锦兴建设工程监理有限公司1.5. 合同、图纸名称合同名称：松江区沪亭小区动迁安置配套商品房 A 地块一标段施工总承包工程图纸名称：松江区沪亭小区动迁安置配套商品房 A 地块22024 年 4 月 19 日下载后可任意编辑1.6. 建筑总面积104783.92 平方米1.7. 建筑总高度建筑总高度 52.1m（局部 49.3m）1.8. 工程地址松江区沪亭南路动迁安置配套商品房 A 地块基地内，西至沪亭南路，南至姚北公路，东至规划道路，北至规划道路。2. 编制依据《建筑施工安全检查标准》JGJ59-99《塔式起重机操作使用规程》（JG/T100-1999）；《建筑机械使用安全技术规程》（JGJ33- ）；《塔式起重机安全规程》（GB5144- ）；《建筑施工塔式起重机安装、使用、拆卸安全技术规程》32024 年 4 月 19 日下载后可任意编辑（JGJ196- ）《施工现场临时用电安全技术法律规范》（JGJ46- ）3. 环境概况本项目位于上海市松江区。项目位于九亭镇沪亭南路以东、姚北公路以北地块。环境情况具体介绍如下：1、基地西侧红线外为沪亭南路；红线内有高压电线杆，上有 3.5 万伏高压电缆线，此高压电杆需要重点保护。2、基地南侧为公共绿地，绿地外为姚北公路。施工围墙内42024 年 4 月 19 日下载后可任意编辑有高压电线杆，上为 3.5 万伏高压电缆线，距离基地围墙 16m左右有 22 万伏高压电缆线，此高压电缆线在塔吊设计时需重点考虑。4. 塔机设计概况经过综合现场周边环境情况及施工部署，为确保塔吊安装使用安全，塔吊设计时对周边高压线进行了考虑。从最初方案本工程基础及结构施工阶段的垂直运输机械主要采纳 6 台型号为 H5810、2 台型号为 H5510 塔机调整为采纳52024 年 4 月 19 日下载后可任意编辑7 台型号为 H5810、1 台型号为 H5510 的塔式起重机。回转半径方面也作出了调整，原 3#塔机回转半径为53m；现调整为塔机最小回转半径 38m。具 体 塔 式 起 重 机 平 面 布 置 位 置 如 附 图 示 ， 分 别 靠01、02、03、06、07、08、09、11 号楼布置，编号依次为1’~8’。其中 1’、2’、3’、5’为 H5810 塔吊，回转半径为 38m；4’为 H5810 塔吊，回转半径...
