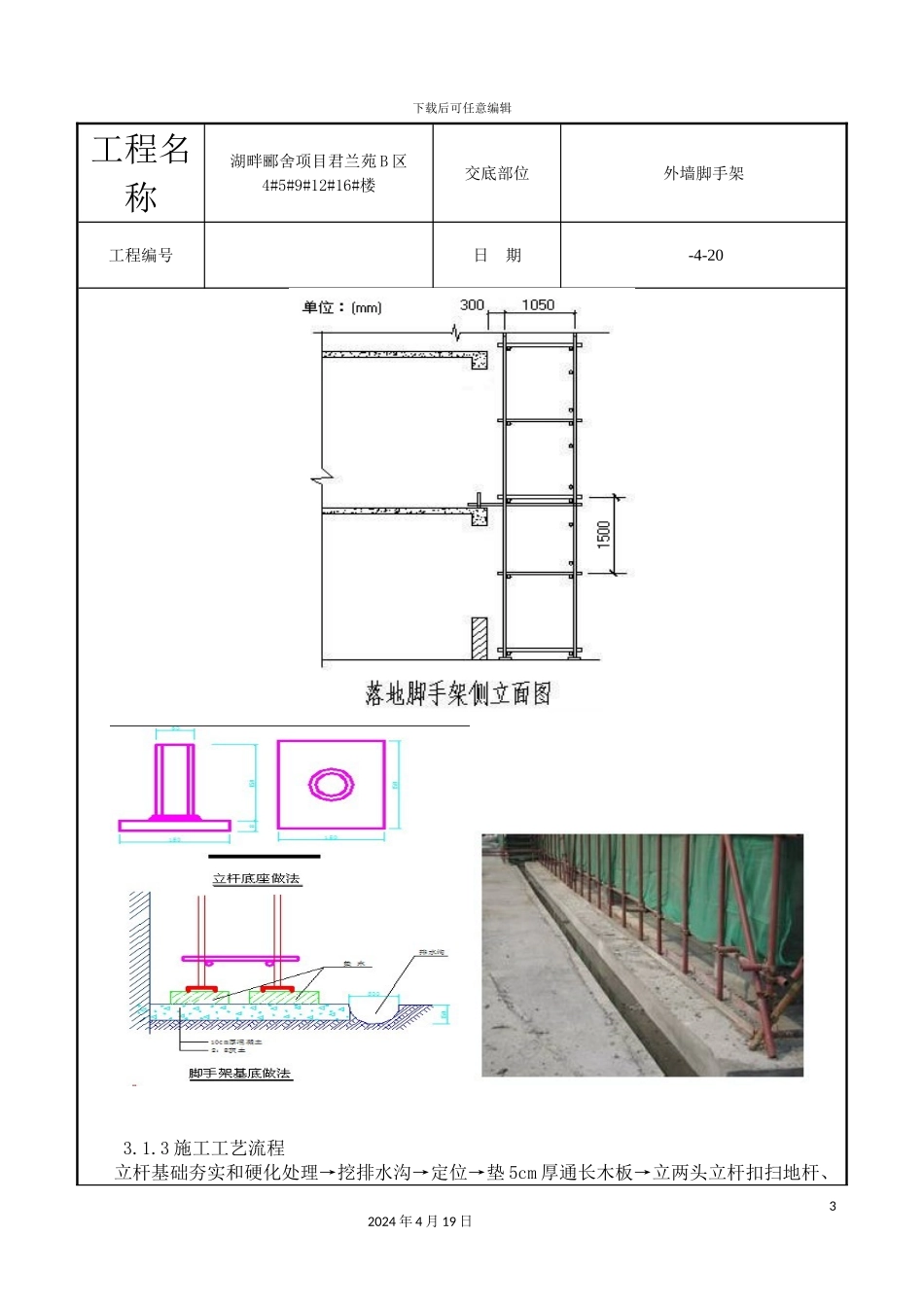

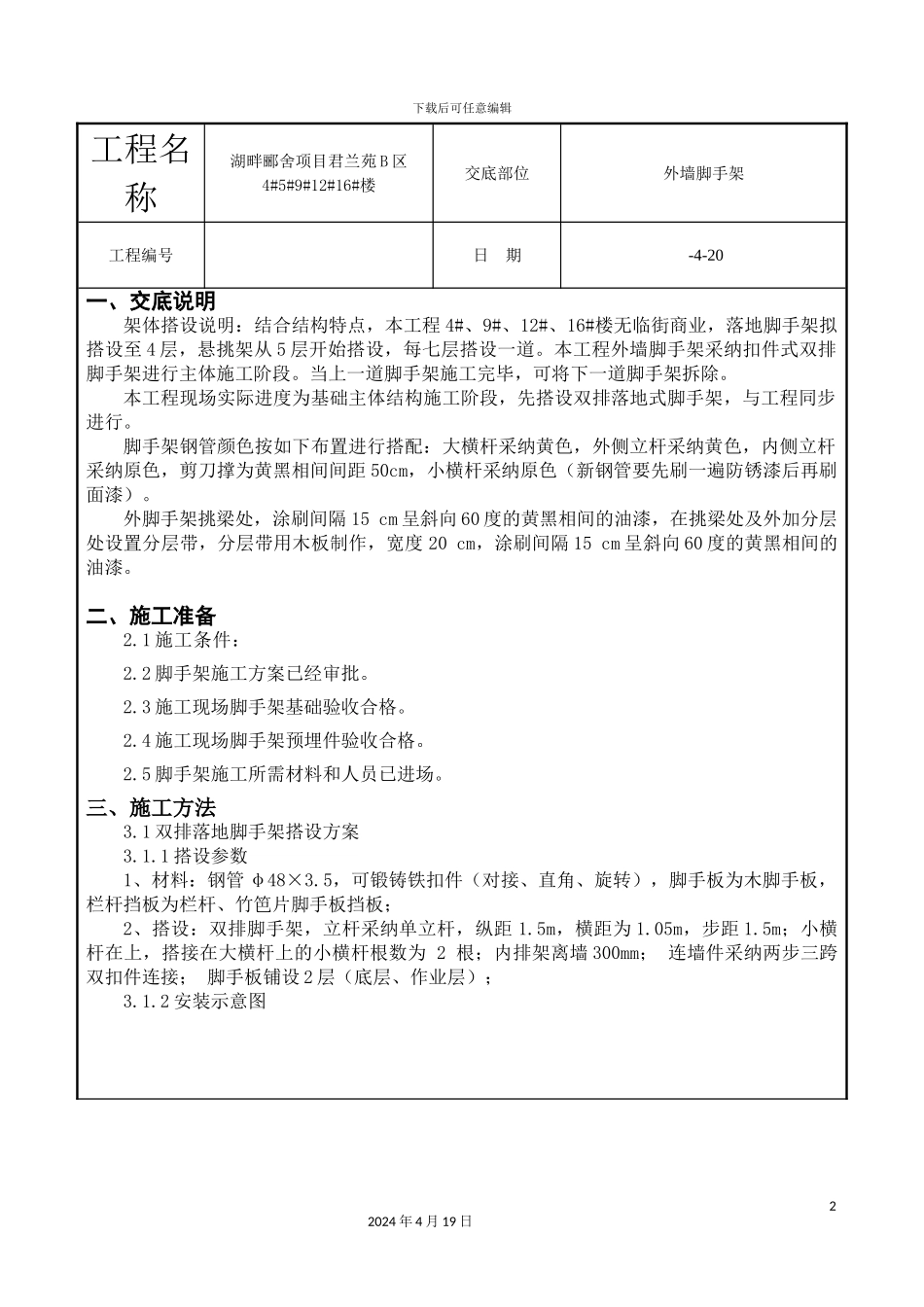

下载后可任意编辑外墙脚手架技术交底12024 年 4 月 19 日下载后可任意编辑工程名称湖畔郦舍项目君兰苑 B 区4#5#9#12#16#楼交底部位外墙脚手架工程编号日 期 -4-20一、交底说明架体搭设说明：结合结构特点，本工程 4#、9#、12#、16#楼无临街商业，落地脚手架拟搭设至 4 层，悬挑架从 5 层开始搭设，每七层搭设一道。本工程外墙脚手架采纳扣件式双排脚手架进行主体施工阶段。当上一道脚手架施工完毕，可将下一道脚手架拆除。本工程现场实际进度为基础主体结构施工阶段，先搭设双排落地式脚手架，与工程同步进行。脚手架钢管颜色按如下布置进行搭配：大横杆采纳黄色，外侧立杆采纳黄色，内侧立杆采纳原色，剪刀撑为黄黑相间间距 50cm，小横杆采纳原色（新钢管要先刷一遍防锈漆后再刷面漆）。外脚手架挑梁处，涂刷间隔 15 cm 呈斜向 60 度的黄黑相间的油漆，在挑梁处及外加分层处设置分层带，分层带用木板制作，宽度 20 cm，涂刷间隔 15 cm 呈斜向 60 度的黄黑相间的油漆。二、施工准备 2.1 施工条件： 2.2 脚手架施工方案已经审批。 2.3 施工现场脚手架基础验收合格。 2.4 施工现场脚手架预埋件验收合格。 2.5 脚手架施工所需材料和人员已进场。三、施工方法 3.1 双排落地脚手架搭设方案 3.1.1 搭设参数1、材料：钢管 φ48×3.5，可锻铸铁扣件（对接、直角、旋转），脚手板为木脚手板，栏杆挡板为栏杆、竹笆片脚手板挡板； 2、搭设：双排脚手架，立杆采纳单立杆，纵距 1.5m，横距为 1.05m，步距 1.5m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；内排架离墙 300mm； 连墙件采纳两步三跨双扣件连接； 脚手板铺设 2 层（底层、作业层）； 3.1.2 安装示意图22024 年 4 月 19 日下载后可任意编辑工程名称湖畔郦舍项目君兰苑 B 区4#5#9#12#16#楼交底部位外墙脚手架工程编号日 期 -4-20 3.1.3 施工工艺流程立杆基础夯实和硬化处理→挖排水沟→定位→垫 5cm 厚通长木板→立两头立杆扣扫地杆、32024 年 4 月 19 日下载后可任意编辑工程名称湖畔郦舍项目君兰苑 B 区4#5#9#12#16#楼交底部位外墙脚手架工程编号日 期 -4-20小横杆、大横杆（或临时大、小横杆）→立抛撑→树中间立杆→小横杆、大横杆、防护栏杆→以此类推、形成一步闭合加体→搭第二步架→拉连墙件→拆抛撑→转角处设置“之”剪刀撑→挂密目安全网、铺脚手版→接立杆→架体外立面设置剪刀撑→搭第三步架（剪刀...
