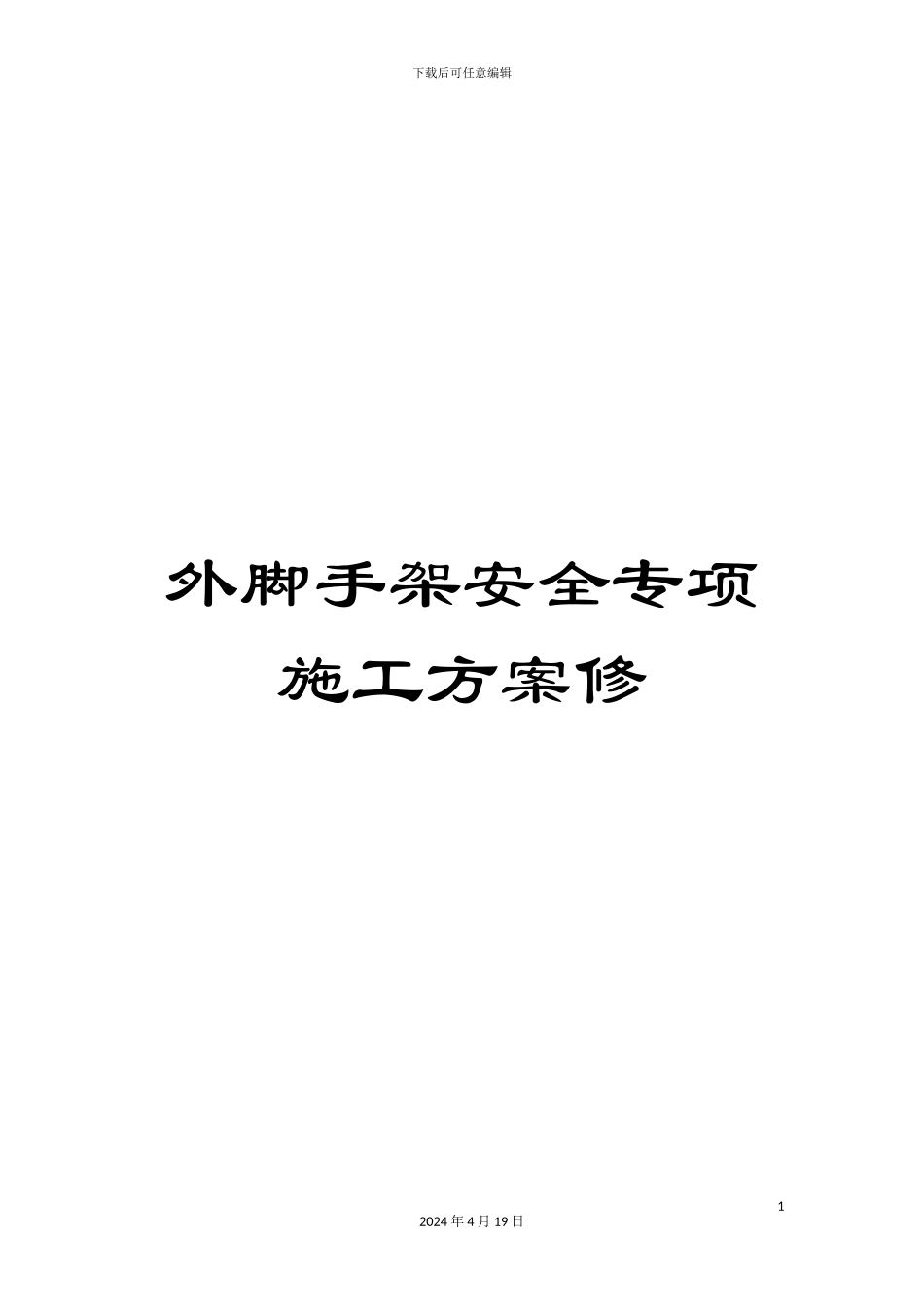

外脚手架安全专项施工方案修VIP专享

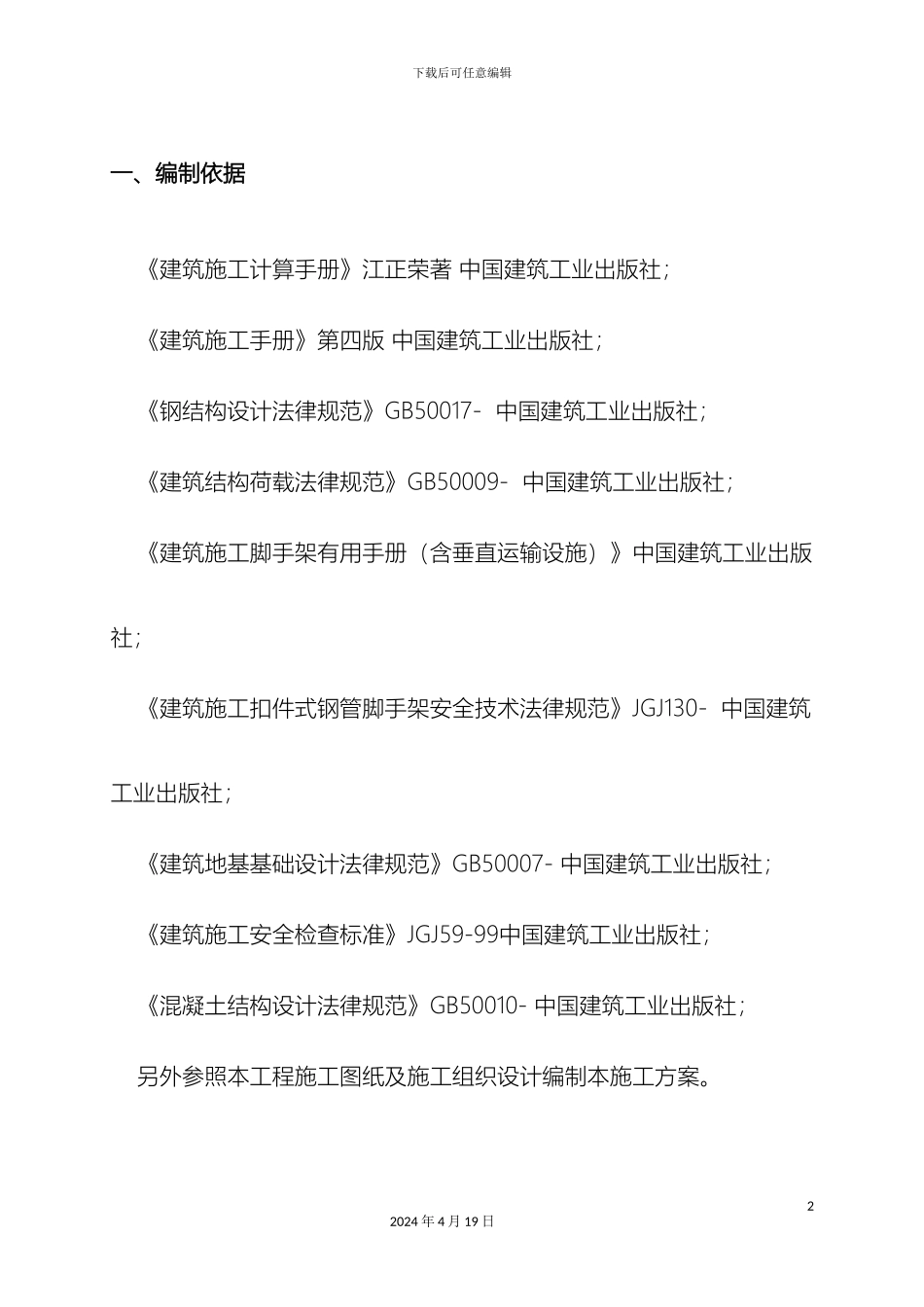

下载后可任意编辑外脚手架安全专项施工方案修12024 年 4 月 19 日下载后可任意编辑一、编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计法律规范》GB50017- 中国建筑工业出版社； 《建筑结构荷载法律规范》GB50009- 中国建筑工业出版社； 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 中国建筑工业出版社； 《建筑地基基础设计法律规范》GB50007- 中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社； 《混凝土结构设计法律规范》GB50010- 中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。22024 年 4 月 19 日下载后可任意编辑二、工程概况来宾市兴宾区人民医院住院楼为框剪结构，地下1层,地上11层，局部12层.其中11层顶檐口悬挑长度为3.77米，12层机房顶檐口悬挑长度为3.9米.地下一层结构层高4.85m，地下一首层层高5.1m，2层、11层及机房层层高4.2m，3-4层层高4.5m,5层层高4.8m，6-10层为标准层层高3.9m。建筑物檐口标高50.82m。其中10层结构东西两侧向内有一个收进。后勤保障中心为框架结构，地下1层，地上3层。其中地下一层结构层高4.2m，首层层高4.8m，2-3层标准层层高均为3.9m，建筑物檐口高度12.6m。三、脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，32024 年 4 月 19 日下载后可任意编辑应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化施工场地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳以下脚手架方案：3.1 住院楼：自基础底板搭设双排落地脚手架至1层顶板，搭设高度9.9m；门楼42024 年 4 月 19 日下载后可任意编辑及连廊处自基础底板搭设双排落地脚手架至2层顶板。悬挑脚手架自二楼楼面开始悬挑,第一次悬挑自2F楼面悬挑4m长18#工字钢，搭...
