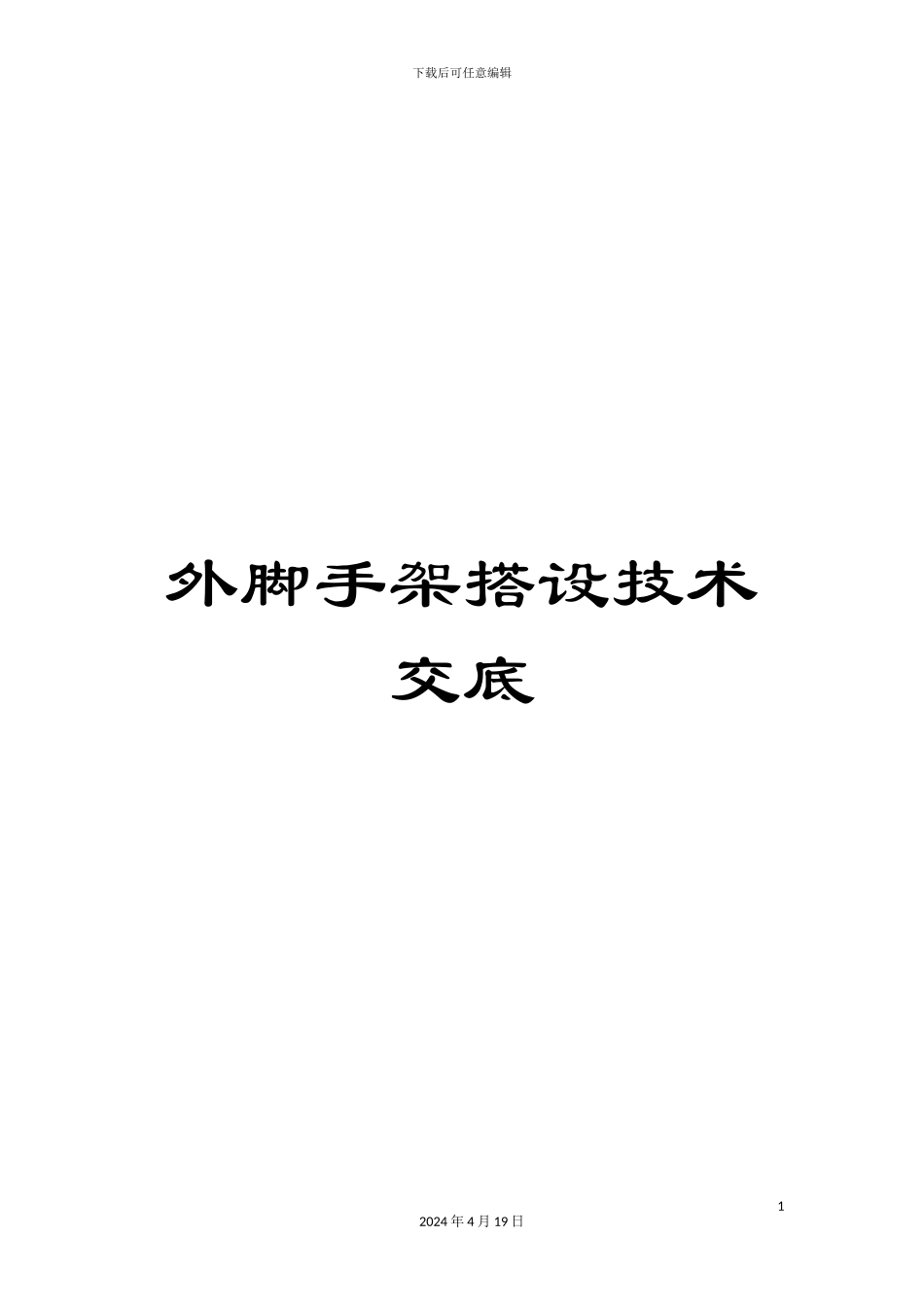

下载后可任意编辑外脚手架搭设技术交底12024 年 4 月 19 日下载后可任意编辑技术交底记录22024 年 4 月 19 日工程名称施工单位交底部位A3#楼工序名称外脚手架搭设外脚手架搭设技术交底1工程概况本工程为广西百色矿山机械厂棚户区改造工程 A3#楼，建筑面积 3300 平米，结构形式为剪力墙结构，地下室 0 层、地上 6 层，建筑物高度约 18.2 米。2材料选用1 钢管选用 φ48，壁厚 3.5mm；扣件分为直角扣件、回转扣件、对接扣件，必须符合 GB3287-82《可锻铸铁分类及技术条件》的规定；脚手板：用木脚手板或竹脚手板；安全网：密目网 1800×6000mm； 3 脚手架设计1 双排落地式脚手架双排落地式脚手架，采纳 Φ48×3.5 钢管脚手架，立杆间距为 1.5m，横杆步距为1.8m，横向水平杆间距为 0.8m，内排架距离墙长度为 0.25m。脚手板采纳 50mm 厚木脚手板。外挂密目安全网。脚手架构造按《建筑施工扣件式钢管脚手架安全技术法律规范 JGJ 130- J84- 》要求。连墙件设置按两步两跨一道设置，和墙柱连接固定。4 构造要求及技术措施1 脚手架是建筑安装工程施工过程中，用于防护、堆放材料等施工架子，必须满足以下要求：1)有足够的面积能满足施工人员作业，堆放材料和防护的需要。2)构造合理，搭设和运输方便，能多次周转使用，尽量节约材料。2 立杆：立杆接头用对接扣件连接，（顶层顶步除外）立杆与大横杆连接采纳直角扣件连接。两个相邻立杆接头不得在同步同跨内，且高度方向至少错开 800mm。各接头中心距主节点的距离不大于步距的 1/3（本工程取 600mm）。3 立杆在顶部搭接时，搭接长度不小于 1000mm，必须等距设三个旋转扣件固定，端部扣件盖板边缘到杆端的距离不小于 100mm。落地脚手架立杆底部必须支撑在硬化的面层上。每根立杆底部应设置底垫，（采纳 50㎜厚×200㎜宽×1000㎜长的木板）。立杆顶部至少高出屋面女儿墙上皮 1000㎜，高出檐口上皮 1500㎜。4 大横杆：大横杆设于小横杆上，立杆的内侧，用直角扣件与立杆连接扣紧，横杆采纳 6 米钢管搭设，接头采纳对接扣件扣紧，内外横杆接头错开设置，不得在同步同跨内，且横杆四周交圈。大横杆的接头距立杆的距离不大于纵向的 1/3 跨（本工程为 600mm）。大横杆在同一步架内纵向水平高差不得超全长的 1/300，局部高差不大于50mm。5 小横杆：每一立杆与大横杆相交处（主节点）都必须设置一根小横杆采纳直角扣件扣紧在大横杆上，该杆偏离主节点不大于...
