外脚手架施工方案最终定稿

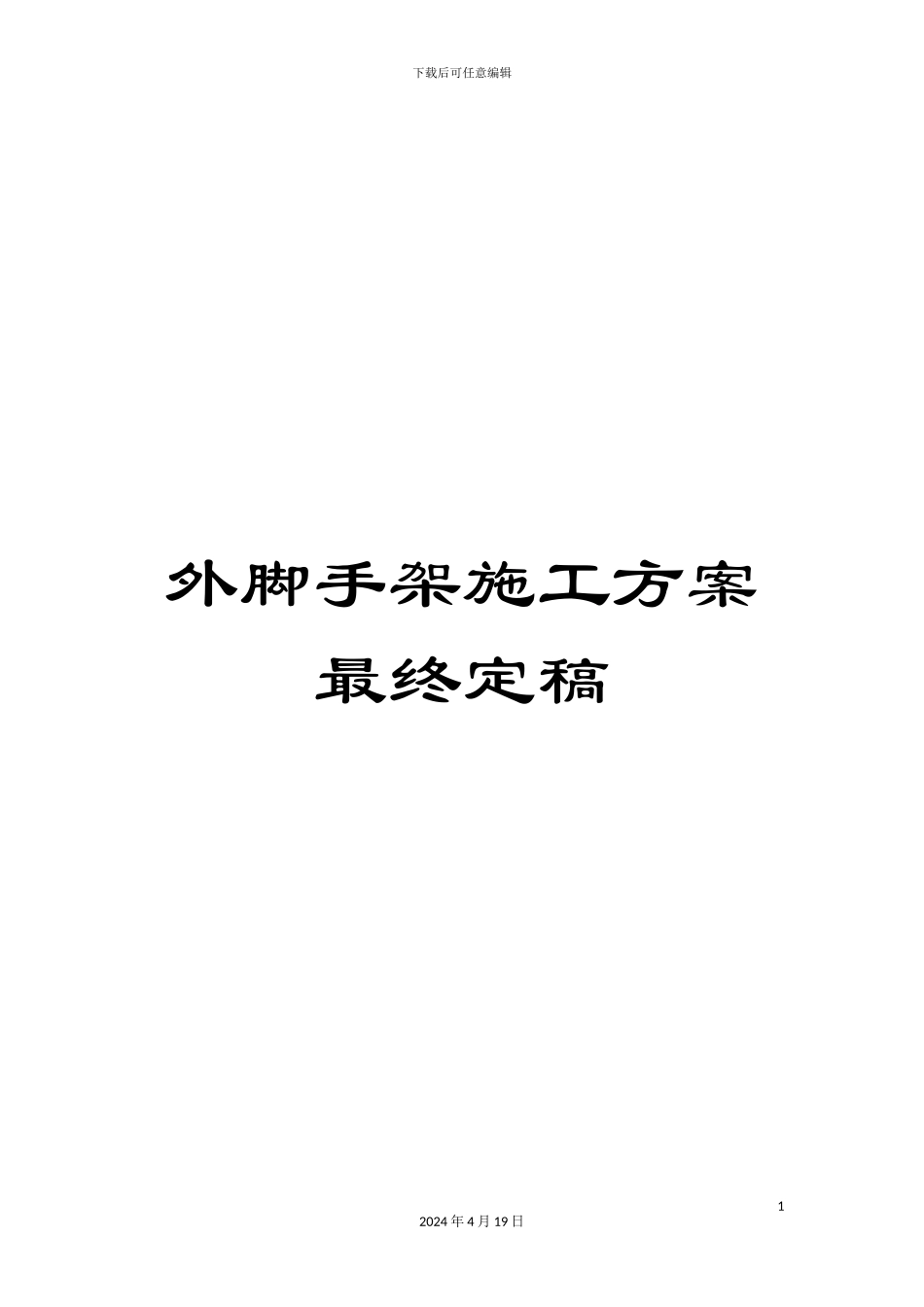

外脚手架施工方案最终定稿_第1页
1/43

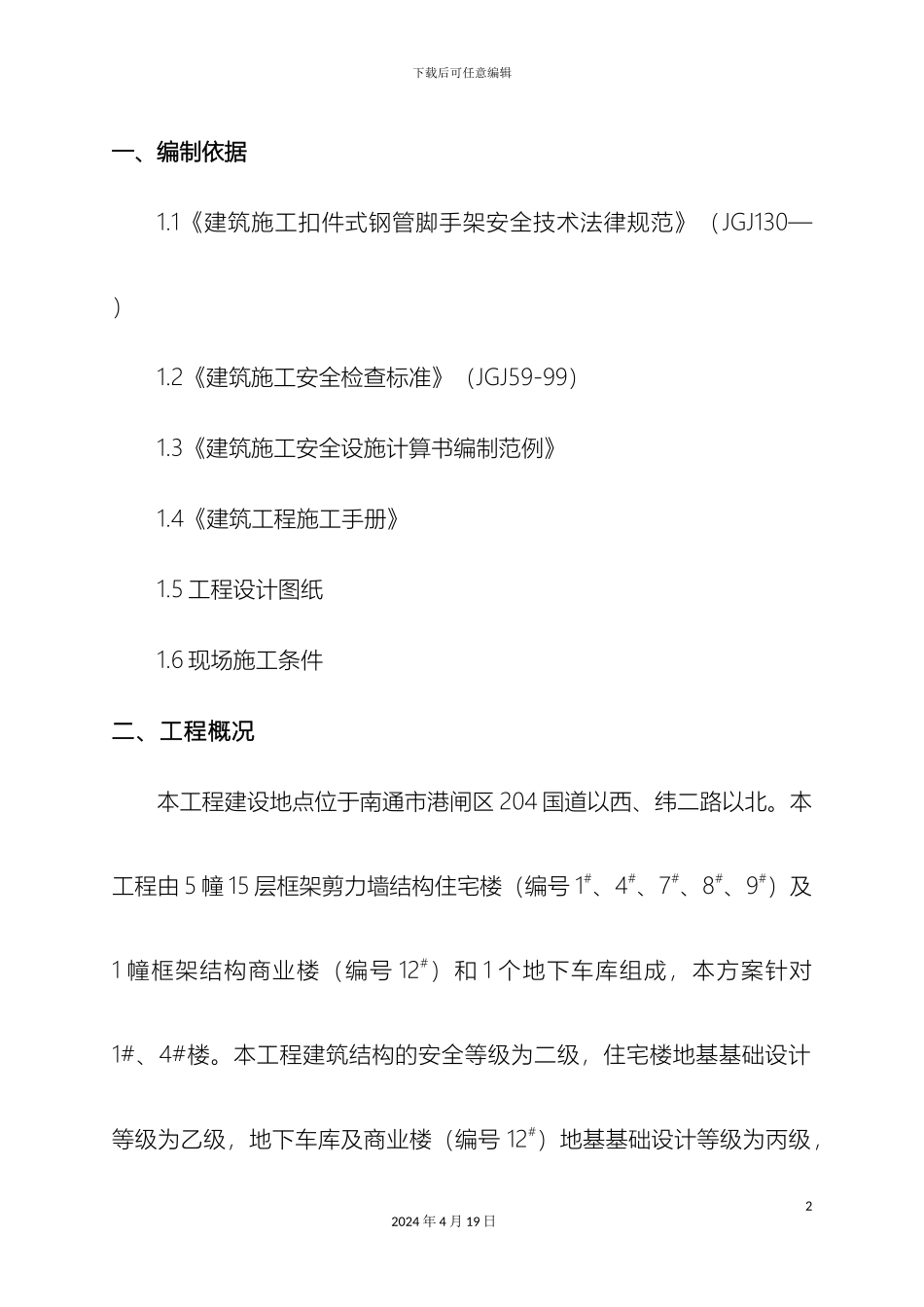

外脚手架施工方案最终定稿_第2页
2/43

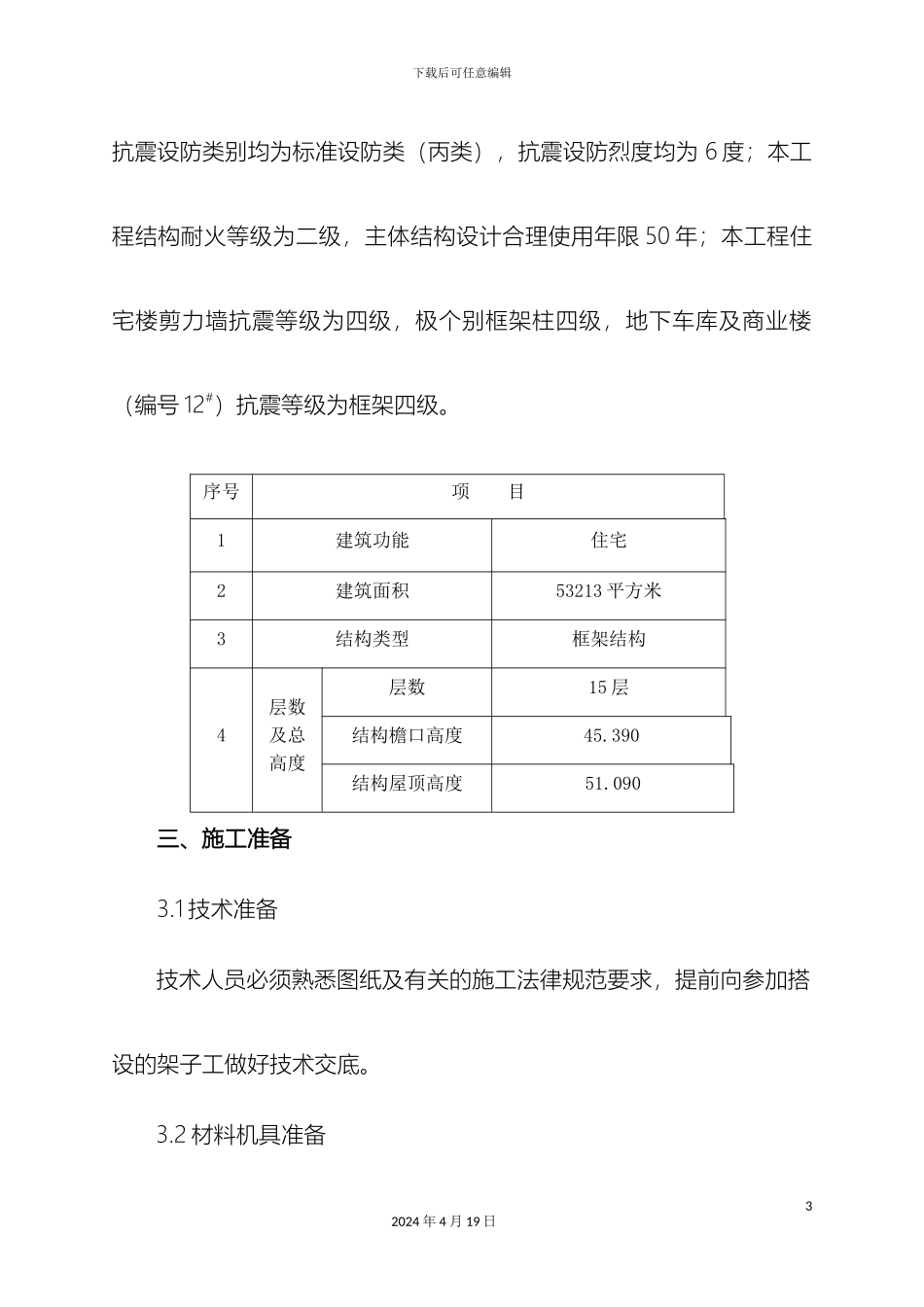

外脚手架施工方案最终定稿_第3页
3/43
下载后可任意编辑外脚手架施工方案最终定稿12024 年 4 月 19 日下载后可任意编辑一、编制依据1.1《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130— )1.2《建筑施工安全检查标准》(JGJ59-99)1.3《建筑施工安全设施计算书编制范例》1.4《建筑工程施工手册》1.5 工程设计图纸1.6 现场施工条件二、工程概况本工程建设地点位于南通市港闸区 204 国道以西、纬二路以北。本工程由 5 幢 15 层框架剪力墙结构住宅楼(编号 1#、4#、7#、8#、9#)及1 幢框架结构商业楼(编号 12#)和 1 个地下车库组成,本方案针对1#、4#楼。本工程建筑结构的安全等级为二级,住宅楼地基基础设计等级为乙级,地下车库及商业楼(编号 12#)地基基础设计等级为丙级,22024 年 4 月 19 日下载后可任意编辑抗震设防类别均为标准设防类(丙类),抗震设防烈度均为 6 度;本工程结构耐火等级为二级,主体结构设计合理使用年限 50 年;本工程住宅楼剪力墙抗震等级为四级,极个别框架柱四级,地下车库及商业楼(编号 12#)抗震等级为框架四级。序号项 目1建筑功能住宅2建筑面积53213 平方米3结构类型框架结构4层数及总高度层数15 层结构檐口高度45.390结构屋顶高度51.090三、施工准备3.1 技术准备技术人员必须熟悉图纸及有关的施工法律规范要求,提前向参加搭设的架子工做好技术交底。3.2 材料机具准备32024 年 4 月 19 日下载后可任意编辑 本工程采纳的钢管、扣件均已除锈、调直、油漆完毕。材料员在搭设之前应把其它需要的材料采购进场。由于脚手架是在建工程的主体、装修施工过程中不可缺少的临时设施,直接关系到施工人员的人生安全,因此脚手架选材优为重要。3.2.1 进场钢管必须具有生产厂家的检验合格证,必要时应对进场钢管抽样进行机械性能试验,并要符合 GB/700 中的规定;钢管规格采纳外径 48mm,壁厚 2.8mm 的焊接钢管,立杆、大横杆和斜杆长度一般选用 6m,小横杆的钢管长度以 1.5m 左右为宜。3.2.2 扣 件 材 质 应 符 合 现 行 国 家 标 准 《 钢 管 脚 手 架 扣 件 》(GB15831)的规定。扣件不应有裂纹、气孔,扣件与钢管的内贴合面要接触良好,扣件夹紧钢管时,开口处的最小距离要不小于 5mm,扣件的活动部位应使其转动灵活,旋转扣件的两旋转面间隙要小于1mm。脚手架采纳的扣件,在螺栓拧紧扭力矩达 65N.m 时,不得发生42024 年 4 月 19 日下载后可任意编辑破坏。3.2.3 ...
