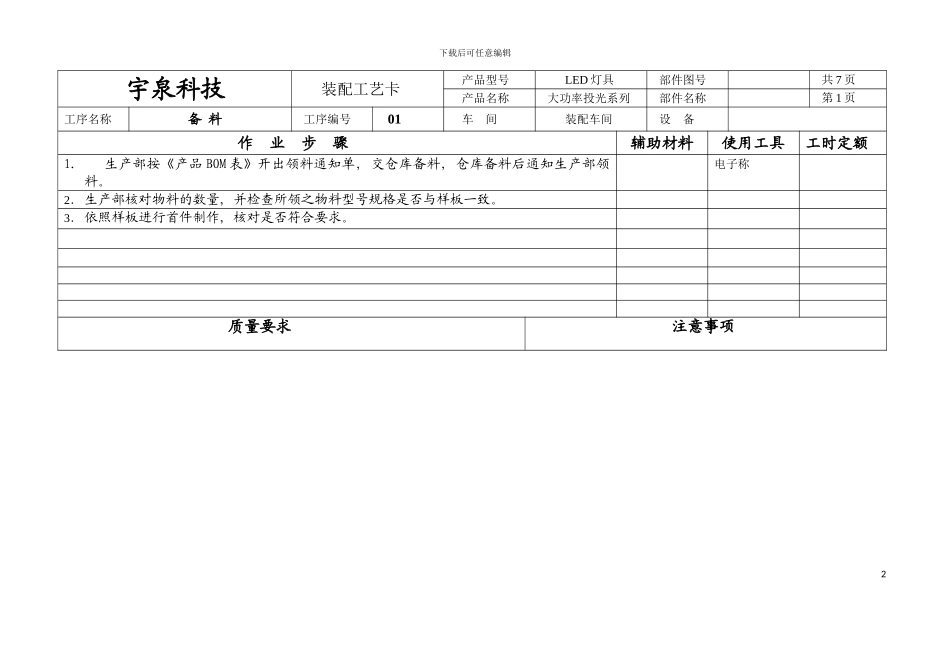

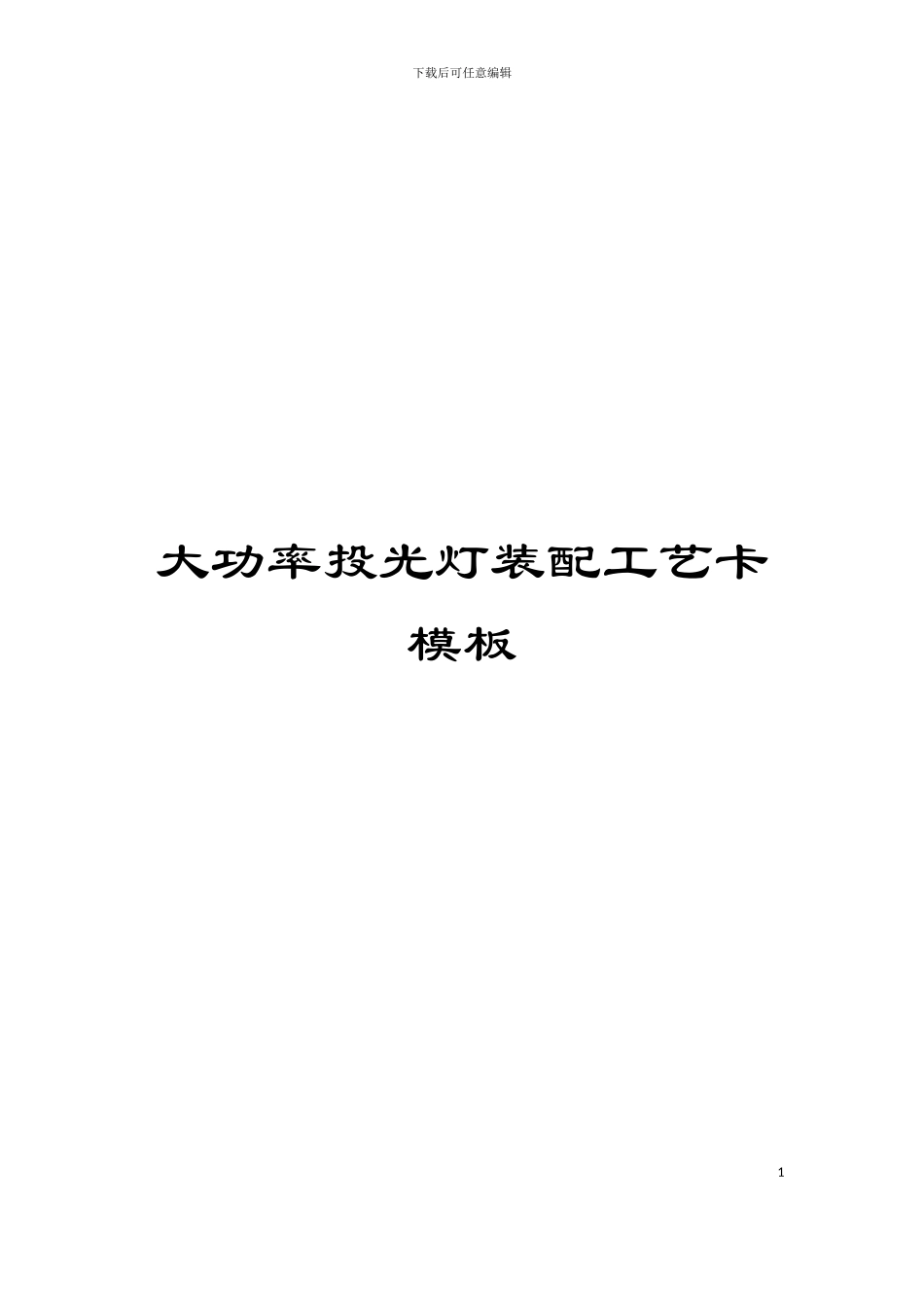

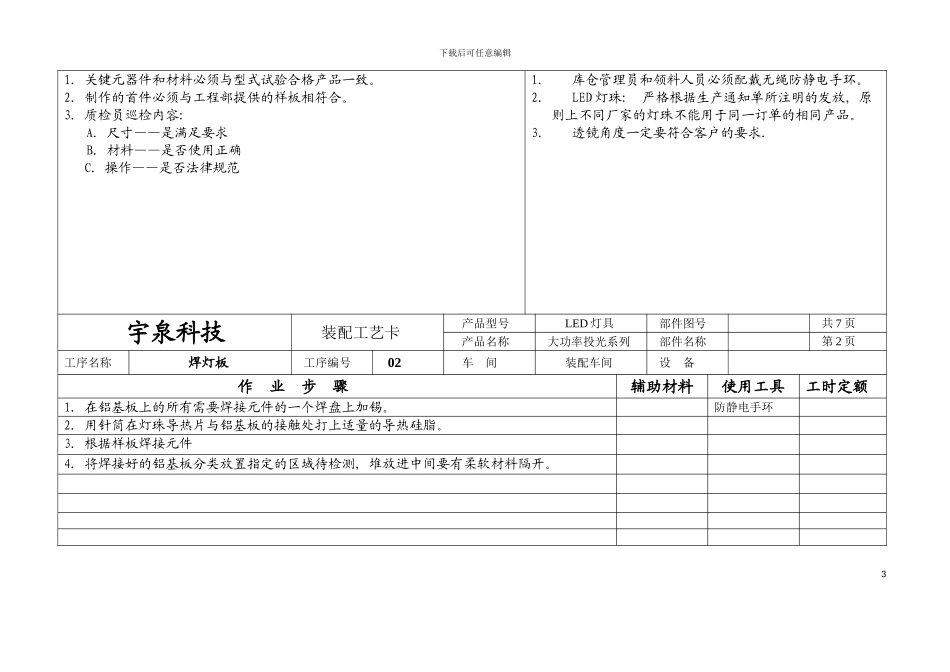

下载后可任意编辑大功率投光灯装配工艺卡模板1下载后可任意编辑宇泉科技装配工艺卡产品型号LED 灯具部件图号共 7 页产品名称大功率投光系列部件名称第 1 页工序名称备 料工序编号 01车 间装配车间设 备 作 业 步 骤辅助材料使用工具工时定额1．生产部按《产品 BOM 表》开出领料通知单, 交仓库备料, 仓库备料后通知生产部领料。电子称2． 生产部核对物料的数量, 并检查所领之物料型号规格是否与样板一致。3． 依照样板进行首件制作, 核对是否符合要求。质量要求注意事项2下载后可任意编辑1．关键元器件和材料必须与型式试验合格产品一致。2．制作的首件必须与工程部提供的样板相符合。3．质检员巡检内容: A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否法律规范1．库仓管理员和领料人员必须配戴无绳防静电手环。2．LED 灯珠: 严格根据生产通知单所注明的发放, 原则上不同厂家的灯珠不能用于同一订单的相同产品。3．透镜角度一定要符合客户的要求. 宇泉科技装配工艺卡产品型号LED 灯具部件图号共 7 页产品名称大功率投光系列部件名称第 2 页工序名称焊灯板工序编号 02车 间装配车间设 备 作 业 步 骤辅助材料使用工具工时定额1. 在铝基板上的所有需要焊接元件的一个焊盘上加锡。防静电手环2. 用针筒在灯珠导热片与铝基板的接触处打上适量的导热硅脂。3. 根据样板焊接元件4. 将焊接好的铝基板分类放置指定的区域待检测, 堆放进中间要有柔软材料隔开。3下载后可任意编辑质量要求注意事项1．元件必须焊接整齐( 尽量贴近线路板) , 无漏焊, 无错焊。2．导热硅脂必须抹匀。灯珠导热片一定要紧贴铝基板面.质检员巡检内容: A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否法律规范1．作业员必须配戴有绳防静电手环。2．注意元器件的极性, 如二极管, 三极管, 电解电容, IC, LED 灯珠等有极元器件, 不可反焊。 3．元器件要合理的分配给操作员, 从而做到减少和避开错焊漏焊件。原则上不同颜色 LED 灯珠由不同的操作员焊接。4．焊好件的铝基板板一定要放好、 放稳, 并保持铝基板板面的洁净与灯珠的完好。 宇泉科技装配工艺卡产品型号LED 灯具部件图号共 7 页产品名称大功率投光系列部件名称第 3 页工序名称测试/初次老化工序编号 04车 间装配车间设 备 作 业 步 骤辅助材料使用工具工时定额1．目测焊接是否整齐, 不合格的直接返回上一工序。2．给焊接...
