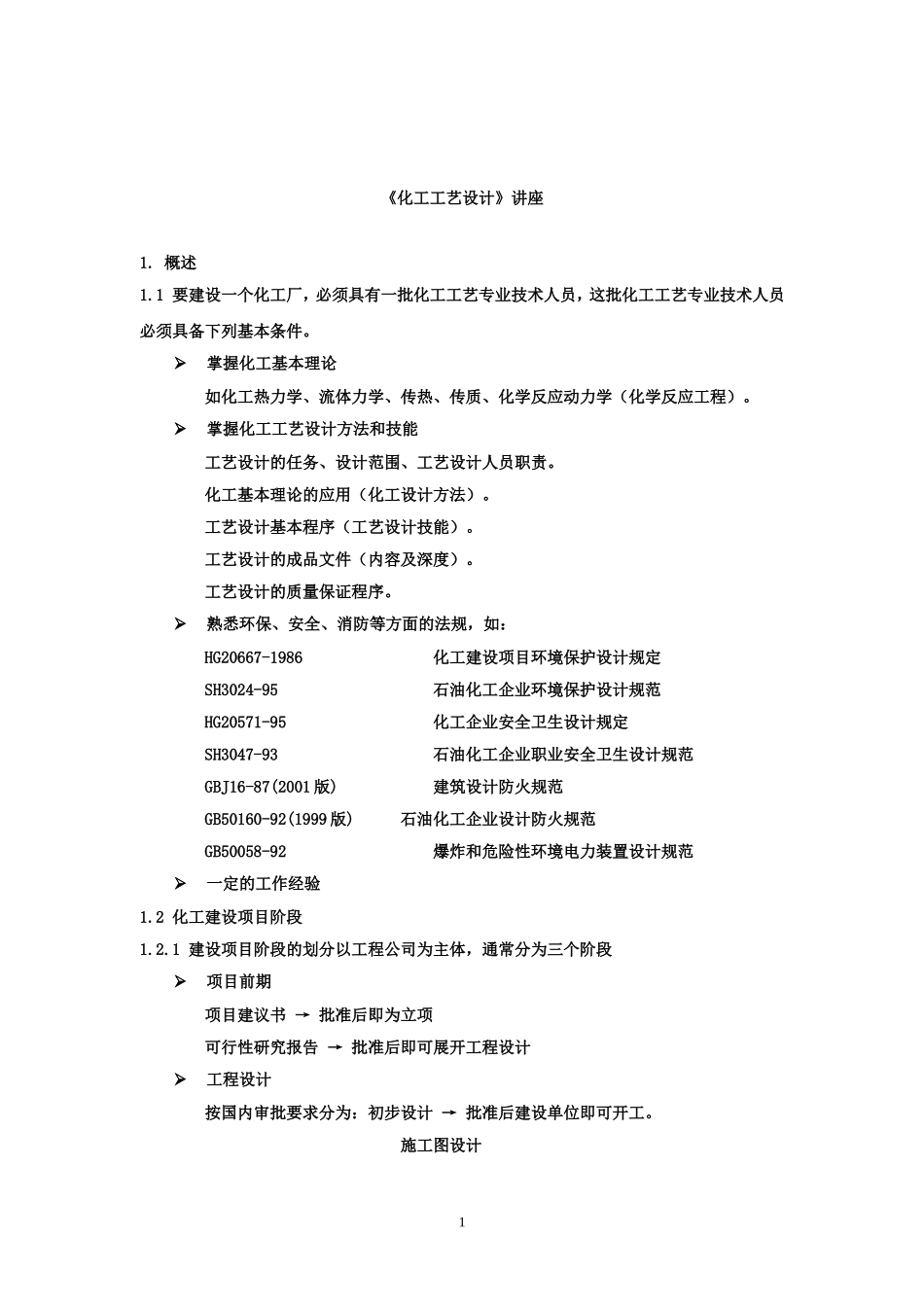

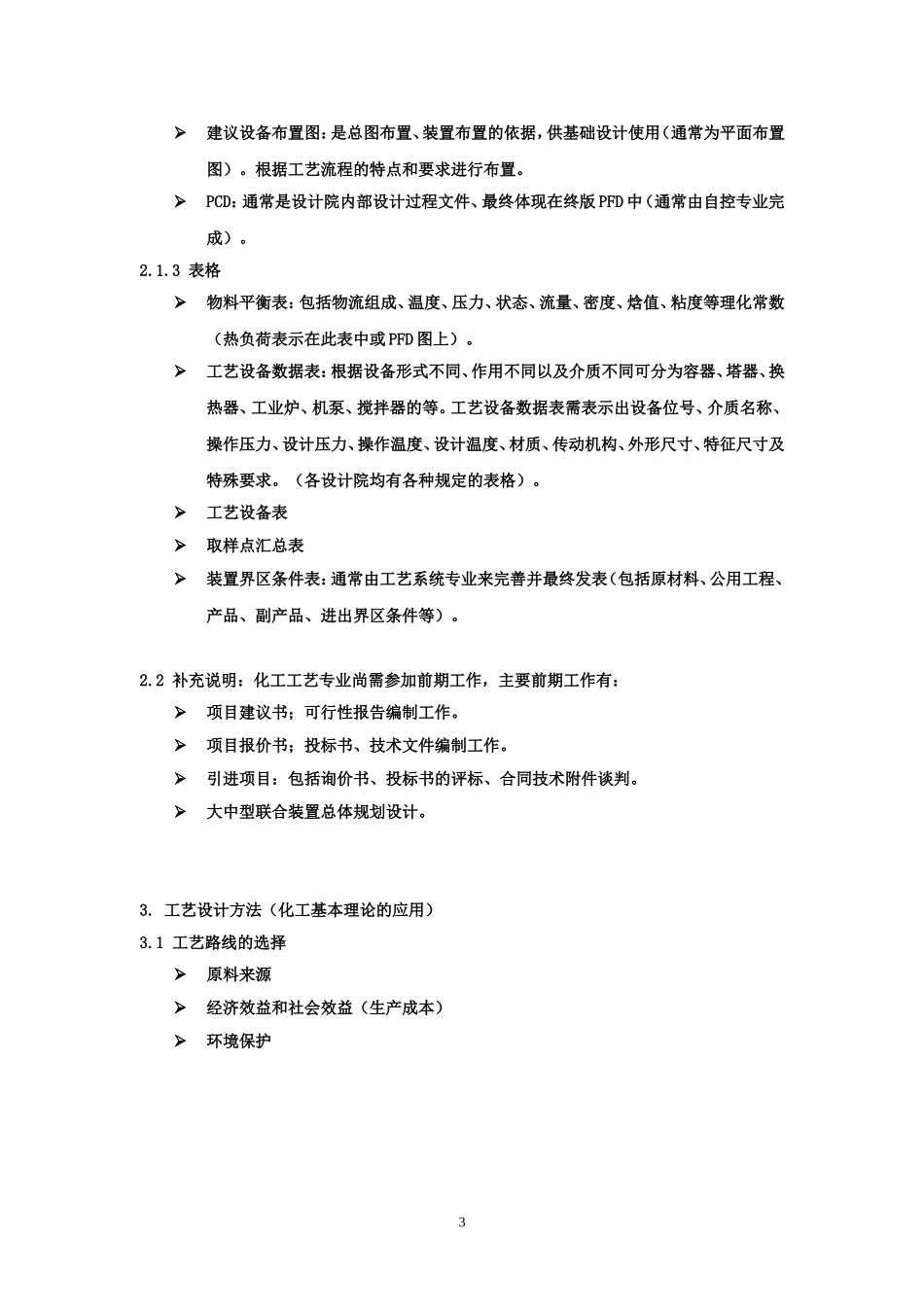

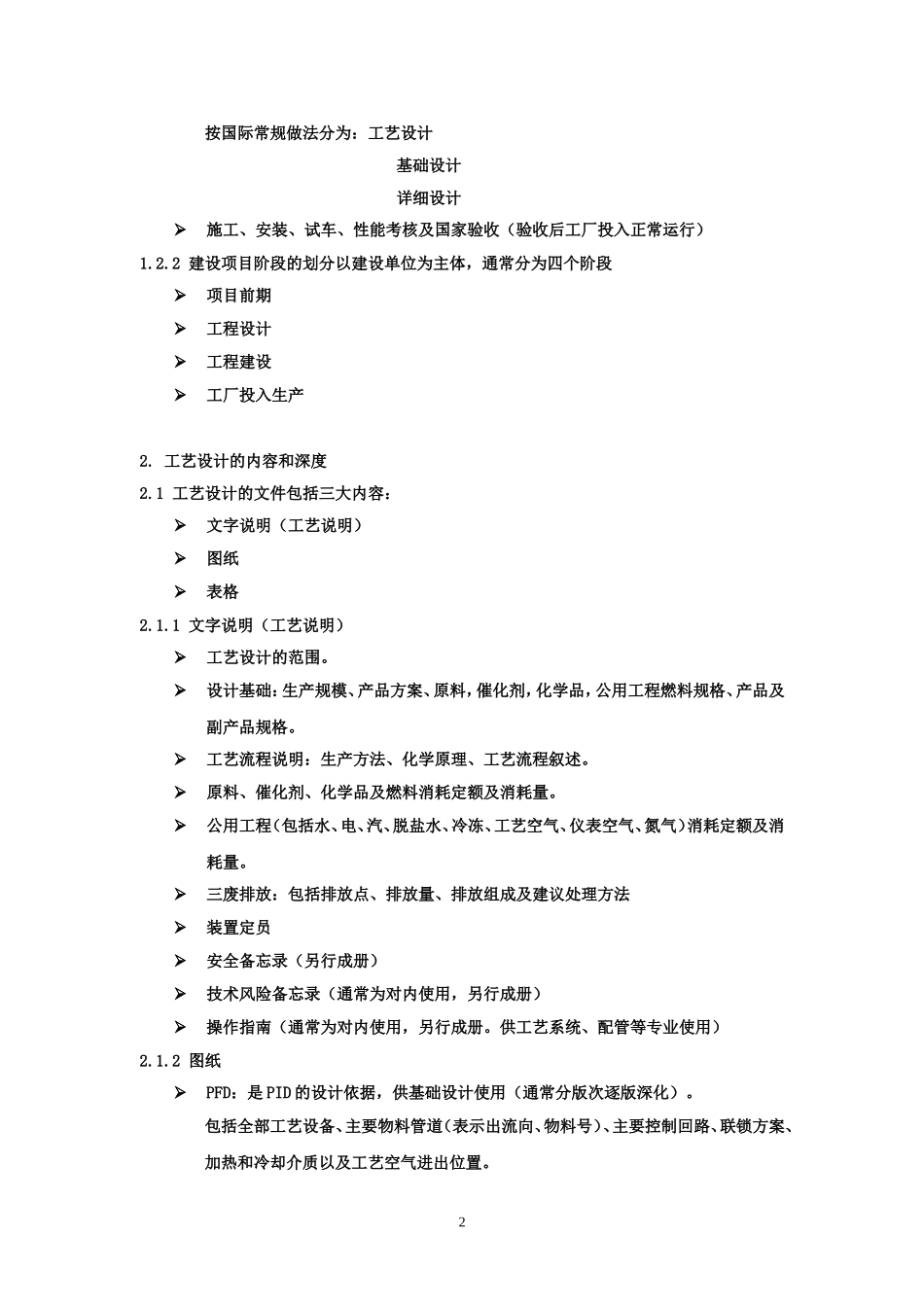

《化工工艺设计》讲座1.概述1.1要建设一个化工厂，必须具有一批化工工艺专业技术人员，这批化工工艺专业技术人员必须具备下列基本条件。掌握化工基本理论如化工热力学、流体力学、传热、传质、化学反应动力学（化学反应工程）。掌握化工工艺设计方法和技能工艺设计的任务、设计范围、工艺设计人员职责。化工基本理论的应用（化工设计方法）。工艺设计基本程序（工艺设计技能）。工艺设计的成品文件（内容及深度）。工艺设计的质量保证程序。熟悉环保、安全、消防等方面的法规，如：HG20667-1986化工建设项目环境保护设计规定SH3024-95石油化工企业环境保护设计规范HG20571-95化工企业安全卫生设计规定SH3047-93石油化工企业职业安全卫生设计规范GBJ16-87(2001版)建筑设计防火规范GB50160-92(1999版)石油化工企业设计防火规范GB50058-92爆炸和危险性环境电力装置设计规范一定的工作经验1.2化工建设项目阶段1.2.1建设项目阶段的划分以工程公司为主体，通常分为三个阶段项目前期项目建议书→批准后即为立项可行性研究报告→批准后即可展开工程设计工程设计按国内审批要求分为：初步设计→批准后建设单位即可开工。施工图设计1按国际常规做法分为：工艺设计基础设计详细设计施工、安装、试车、性能考核及国家验收（验收后工厂投入正常运行）1.2.2建设项目阶段的划分以建设单位为主体，通常分为四个阶段项目前期工程设计工程建设工厂投入生产2.工艺设计的内容和深度2.1工艺设计的文件包括三大内容：文字说明（工艺说明）图纸表格2.1.1文字说明（工艺说明）工艺设计的范围。设计基础：生产规模、产品方案、原料，催化剂，化学品，公用工程燃料规格、产品及副产品规格。工艺流程说明：生产方法、化学原理、工艺流程叙述。原料、催化剂、化学品及燃料消耗定额及消耗量。公用工程（包括水、电、汽、脱盐水、冷冻、工艺空气、仪表空气、氮气）消耗定额及消耗量。三废排放：包括排放点、排放量、排放组成及建议处理方法装置定员安全备忘录（另行成册）技术风险备忘录（通常为对内使用，另行成册）操作指南（通常为对内使用，另行成册。供工艺系统、配管等专业使用）2.1.2图纸PFD：是PID的设计依据，供基础设计使用（通常分版次逐版深化）。包括全部工艺设备、主要物料管道（表示出流向、物料号）、主要控制回路、联锁方案、加热和冷却介质以及工艺空气进出位置。2建议设备布置图：是总图布置、装置布置的依据，供基础设计使用（通常为平面布置图）。根据工艺流程的特点和要求进行布置。PCD：通常是设计院内部设计过程文件、最终体现在终版PFD中（通常由自控专业完成）。2.1.3表格物料平衡表：包括物流组成、温度、压力、状态、流量、密度、焓值、粘度等理化常数（热负荷表示在此表中或PFD图上）。工艺设备数据表：根据设备形式不同、作用不同以及介质不同可分为容器、塔器、换热器、工业炉、机泵、搅拌器的等。工艺设备数据表需表示出设备位号、介质名称、操作压力、设计压力、操作温度、设计温度、材质、传动机构、外形尺寸、特征尺寸及特殊要求。（各设计院均有各种规定的表格）。工艺设备表取样点汇总表装置界区条件表：通常由工艺系统专业来完善并最终发表（包括原材料、公用工程、产品、副产品、进出界区条件等）。2.2补充说明：化工工艺专业尚需参加前期工作，主要前期工作有：项目建议书；可行性报告编制工作。项目报价书；投标书、技术文件编制工作。引进项目：包括询价书、投标书的评标、合同技术附件谈判。大中型联合装置总体规划设计。3.工艺设计方法（化工基本理论的应用）3.1工艺路线的选择原料来源经济效益和社会效益（生产成本）环境保护3其它，如操作条件、安全、消防、投资、工艺先进性，可行性，合理性。3.2工艺流程方案优化“洋葱头”模型（由史密斯、林霍夫提供的模型）从图中可以看出设计的核心是反应系统的设计和开发。“洋葱头”模型强调过程开发和设计的有序和分层性质。反应流程优化见表-7.4.2（P-544）反应流程优化需要考虑的问题较多，问题复杂。如反应动力学、反应收率、催...
