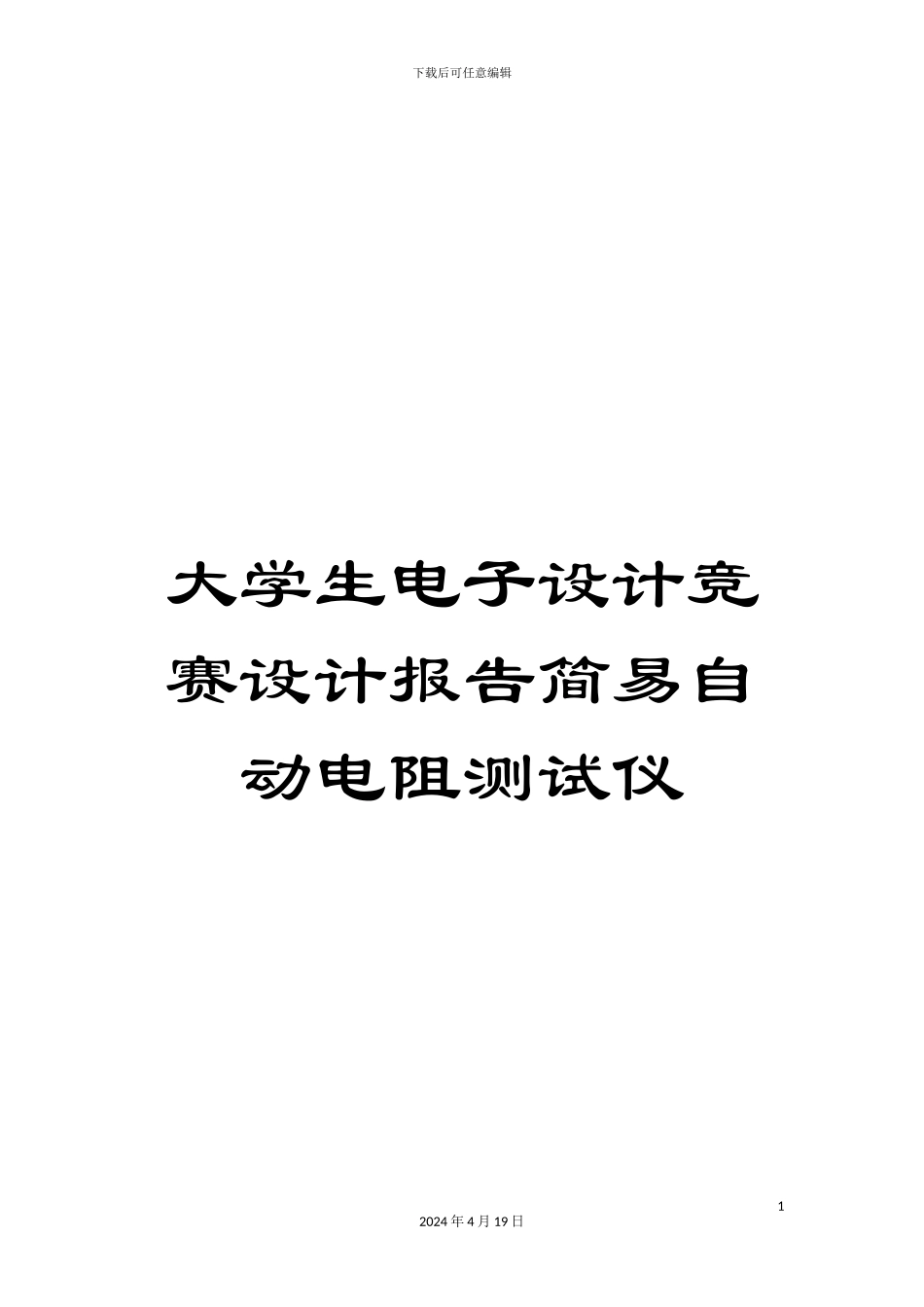

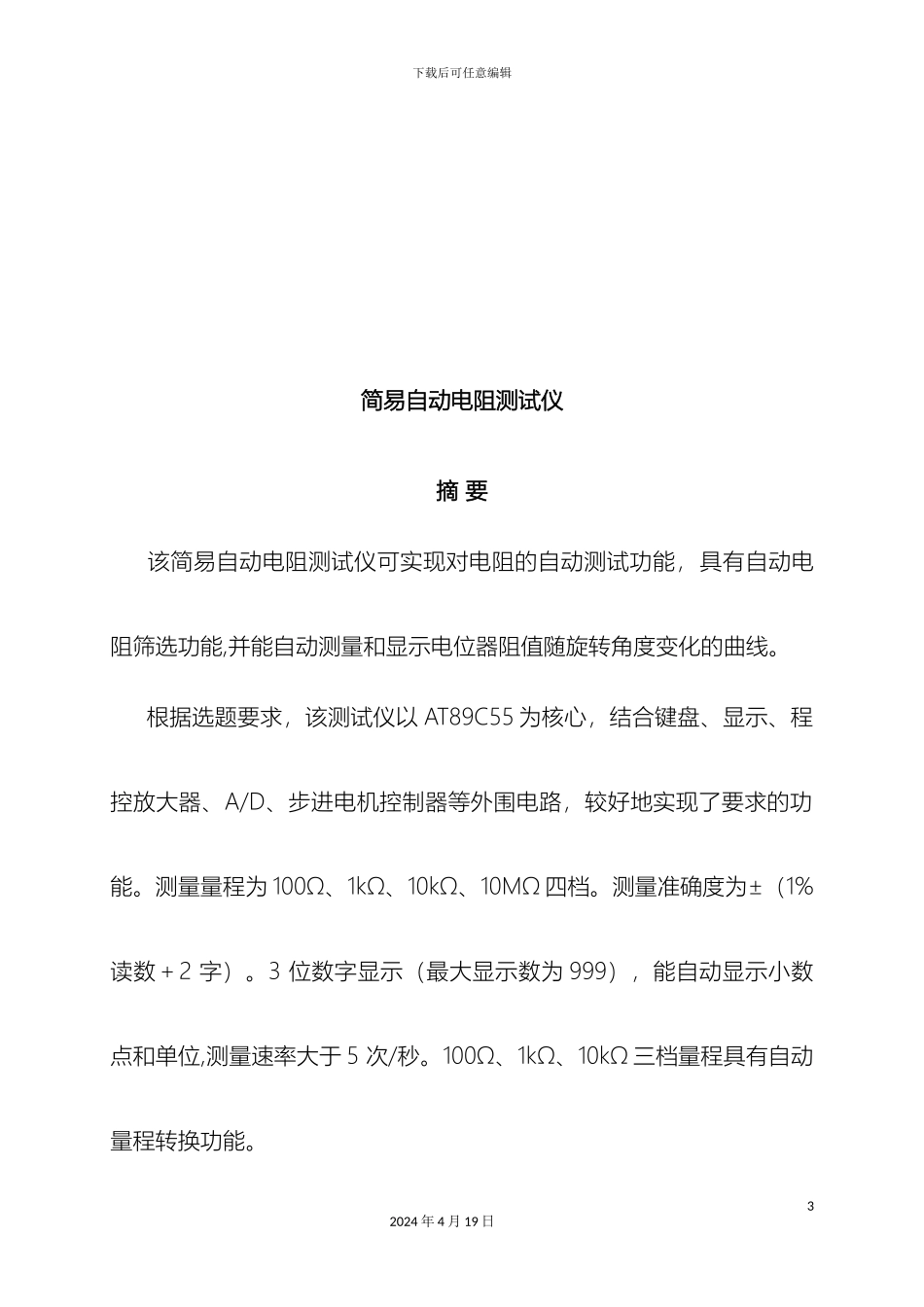

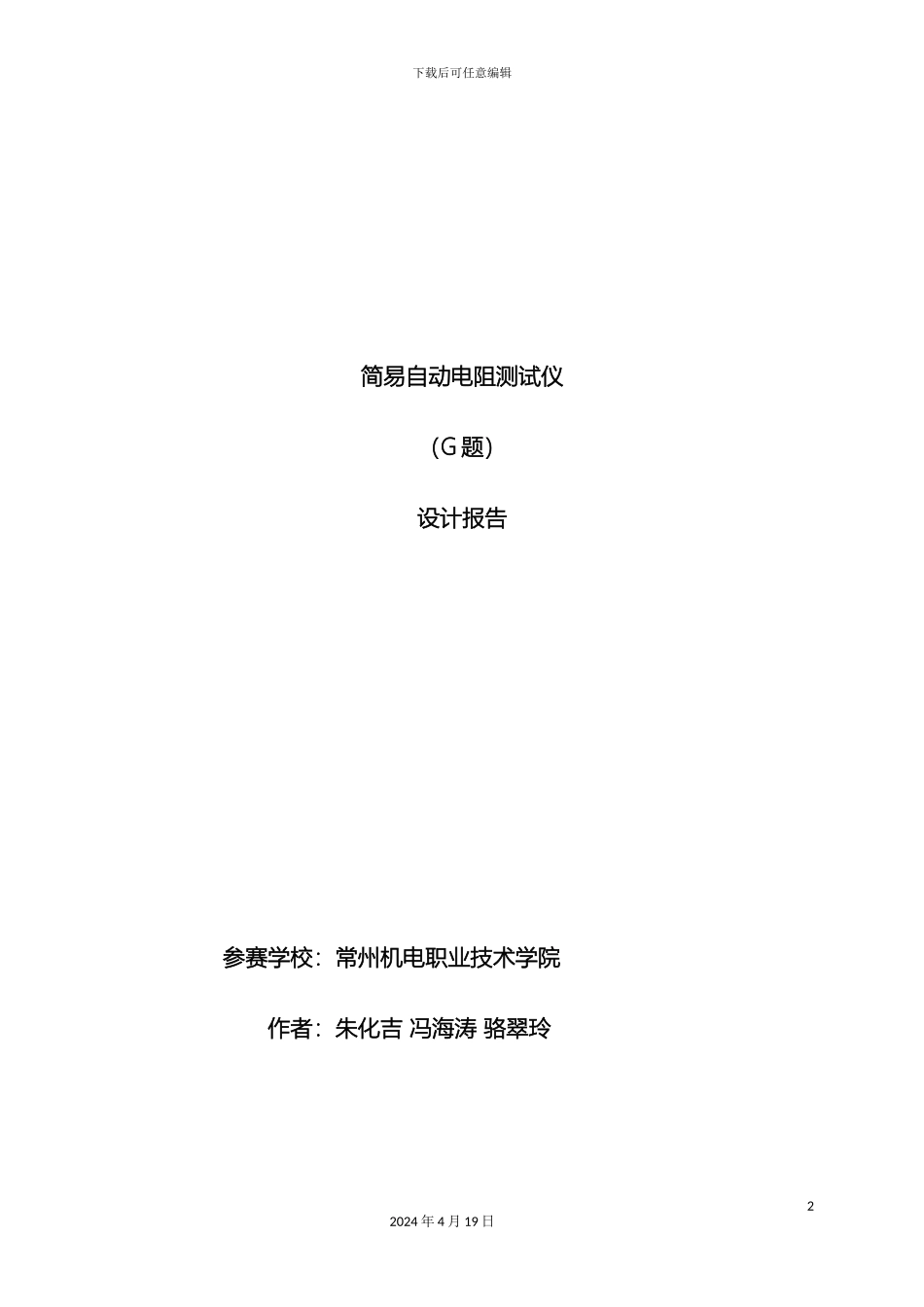

下载后可任意编辑大学生电子设计竞赛设计报告简易自动电阻测试仪12024 年 4 月 19 日下载后可任意编辑简易自动电阻测试仪（G 题）设计报告参赛学校：常州机电职业技术学院作者：朱化吉 冯海涛 骆翠玲 22024 年 4 月 19 日下载后可任意编辑简易自动电阻测试仪摘 要 该简易自动电阻测试仪可实现对电阻的自动测试功能，具有自动电阻筛选功能,并能自动测量和显示电位器阻值随旋转角度变化的曲线。 根据选题要求，该测试仪以 AT89C55 为核心，结合键盘、显示、程控放大器、A/D、步进电机控制器等外围电路，较好地实现了要求的功能。测量量程为 100Ω、1kΩ、10kΩ、10MΩ 四档。测量准确度为±（1%读数＋2 字）。3 位数字显示（最大显示数为 999），能自动显示小数点和单位,测量速率大于 5 次/秒。100Ω、1kΩ、10kΩ 三档量程具有自动量程转换功能。32024 年 4 月 19 日下载后可任意编辑 具有自动电阻筛选功能。即在进行电阻筛选测量时，用户经过键盘输入要求的电阻值和筛选的误差值；测量时，仪器能在显示被测电阻阻值的同时，给出该电阻是否符合筛选要求的指示。设计并制作了一个能自动测量和显示电位器阻值随旋转角度变化曲线的辅助装置，曲线各点的测量准确度为±（5%读数＋2 字）,全程测量时间不大于 10 秒,测量点不少于 15 点。关键词：单片机，电阻测试仪，自动量程转换，自动电阻筛选1 方案的选择与论证42024 年 4 月 19 日下载后可任意编辑系统框图如图 1 所示：图 1对各模块的实现，分别有以下一些不同的设计方案：1.1 系统控制模块方案一：FPGA/CPLD 方式。即用 FPGA/CPLD 完成键盘设置、步进电机控制、显示电路的驱动、与电阻测量模块的接口等功能。这种方案的优点在于系统结构紧凑、速度快，而且能够使用的 I/O 口线很多；缺点是 FPGA 的设计与调试与单片机相比比较繁琐，调试的效率比较低，不够灵活。方案二：单片机方式。使用单片机也能够完成键盘设置、步进电机控制、显示电路的驱动、与电阻测量模块的接口功能。单片机算术运算功能强，软件编程灵活、自由度大，能够用软件编程实现各种算法和逻辑控制，而且由于其功耗低、体积小、技术成熟和成本低等优点，使其52024 年 4 月 19 日键盘设置模块电阻测量模块显示模块步进电机控制模块下载后可任意编辑在各个领域应用广泛，调试的效率也比较高。基于以上分析，拟选用方案二。本设计选择 AT89C55 单片机。1.2 电阻测量方...
