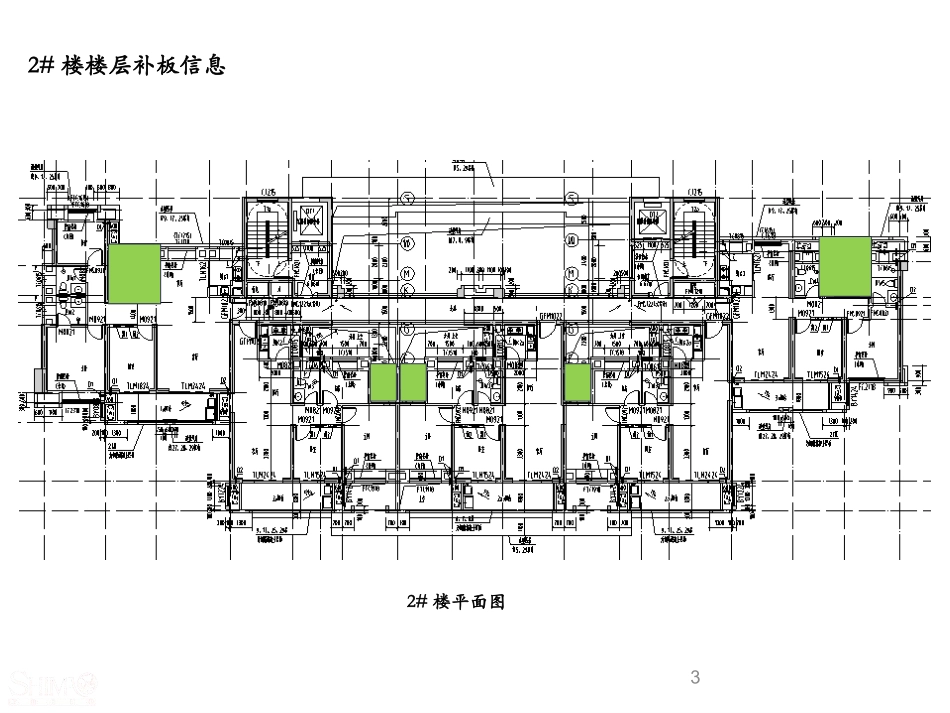

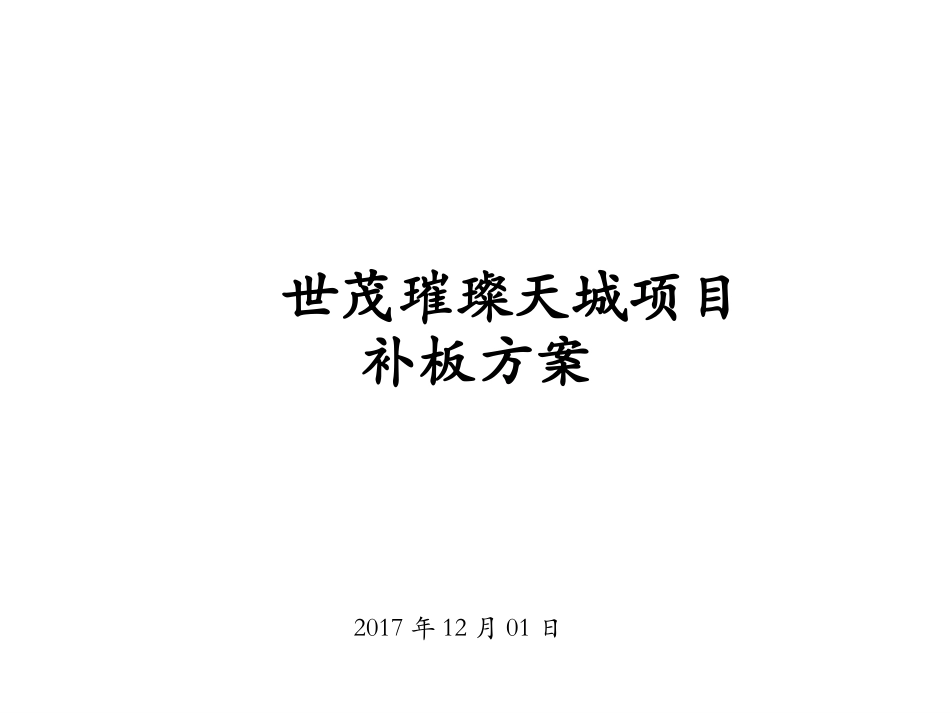

1世茂集团2013年7月运营简报—苏沪区(图片).pptx世茂璀璨天城项目补板方案2017年12月01日21#、3#楼楼层补板信息1#、3#楼平面图32#楼楼层补板信息2#楼平面图46#、8#楼楼层下叠补板信息56#、8#楼楼层上叠补板信息65#、7#、9#、10#楼楼层下叠补板信息75#、7#、9#、10#楼楼层上叠补板信息预留板筋施工方案工况一:新增板与原有楼板相连预留板筋施工方案工况二:新增板与原有梁墙相连混凝土浇筑方案高层复式户型两梯六户补板施工时室内电梯能够正常使用(主要运输模板、钢筋、混凝土),考虑部分楼板钢筋长度较长,室内电梯无法运输,先行加工成能够满足电梯运输的长度,后续搭接、焊接工艺。由斗车(确保数量充足)配合室内电梯将混凝土运至浇筑区域。混凝土浇筑方案高层平层户型两梯五户补板施工时室内电梯能够正常使用(主要运输模板、钢筋、混凝土),考虑部分楼板钢筋长度较长,室内电梯无法运输,先行加工成能够满足电梯运输的长度,后续搭接、焊接工艺。由斗车(确保数量充足)配合室内电梯将混凝土运至浇筑区域。材料运输补板施工需在消防验收、规划验收之后开始,现场塔吊、室外电梯均已拆除,材料运输主要考虑用斗车施工。钢管、模板、钢筋、混凝土等主材均由人工通过户内电梯运输,考虑部分楼板钢筋长度较长,室内电梯无法运输,先行加工成能够满足电梯运输的长度,后续搭接、焊接工艺。施工细节补板之前需将预先设定的钢筋搭接区混凝土凿除,域新旧板交接处凿毛处理,搭接钢筋10d焊接。混凝土等级需比原板等级高一级加微膨胀外加剂。成品保护①本次施工应从施工前的准备工作至新增楼板的浇筑完成及养护的全施工过程进行成品保护。②保护对象包括作业区域内及运输通道区域的通风管道、水电管线、自动喷淋管路、装饰装修墙地面等③作业区域内通风管线、自动喷淋管线、电气管线等管线,可在搭设本层脚手架体时对管道进行塑料布包裹覆盖,并在上方用模板(或脚手板)搭设防护用棚,保护管道不被破坏及因浇筑砼时不受到污染。④非作业区域可采取使用塑料布进行覆盖,确保已装修墙面不破坏和不污染。⑤混凝土浇筑完成后,需按规范要求按时养护,楼板结硬未达到强度要求严禁上人,严禁进行下一道工序。
