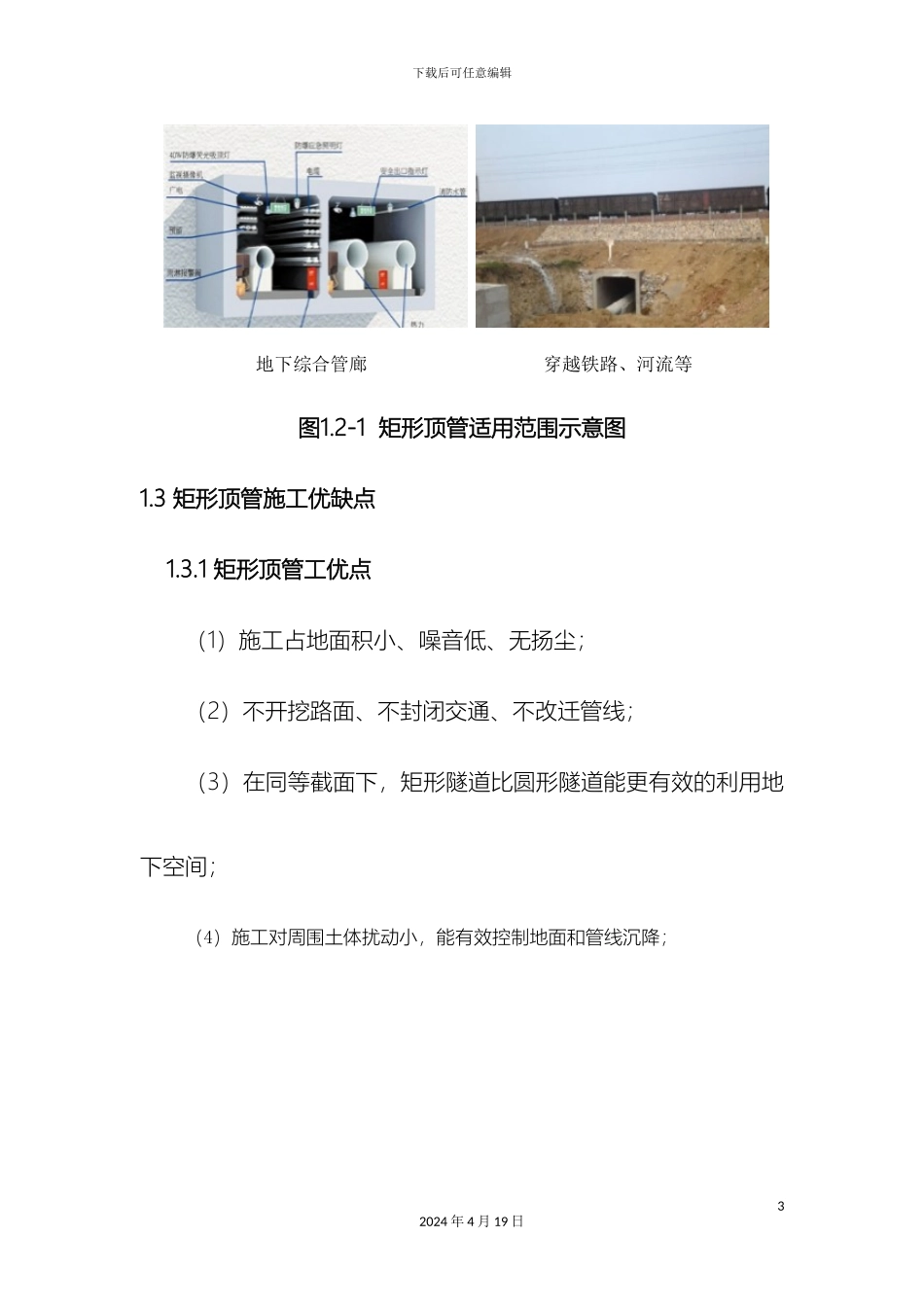

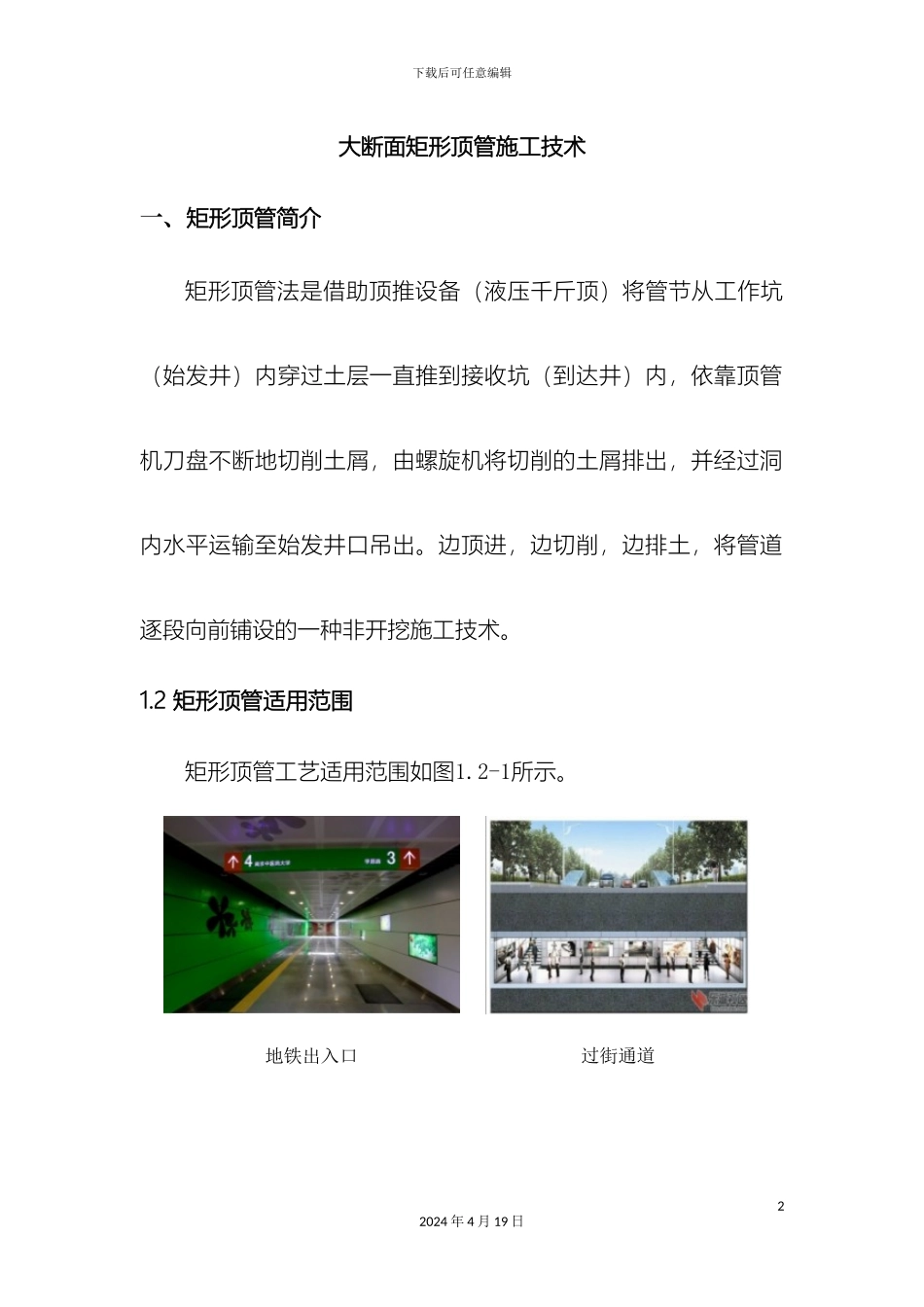

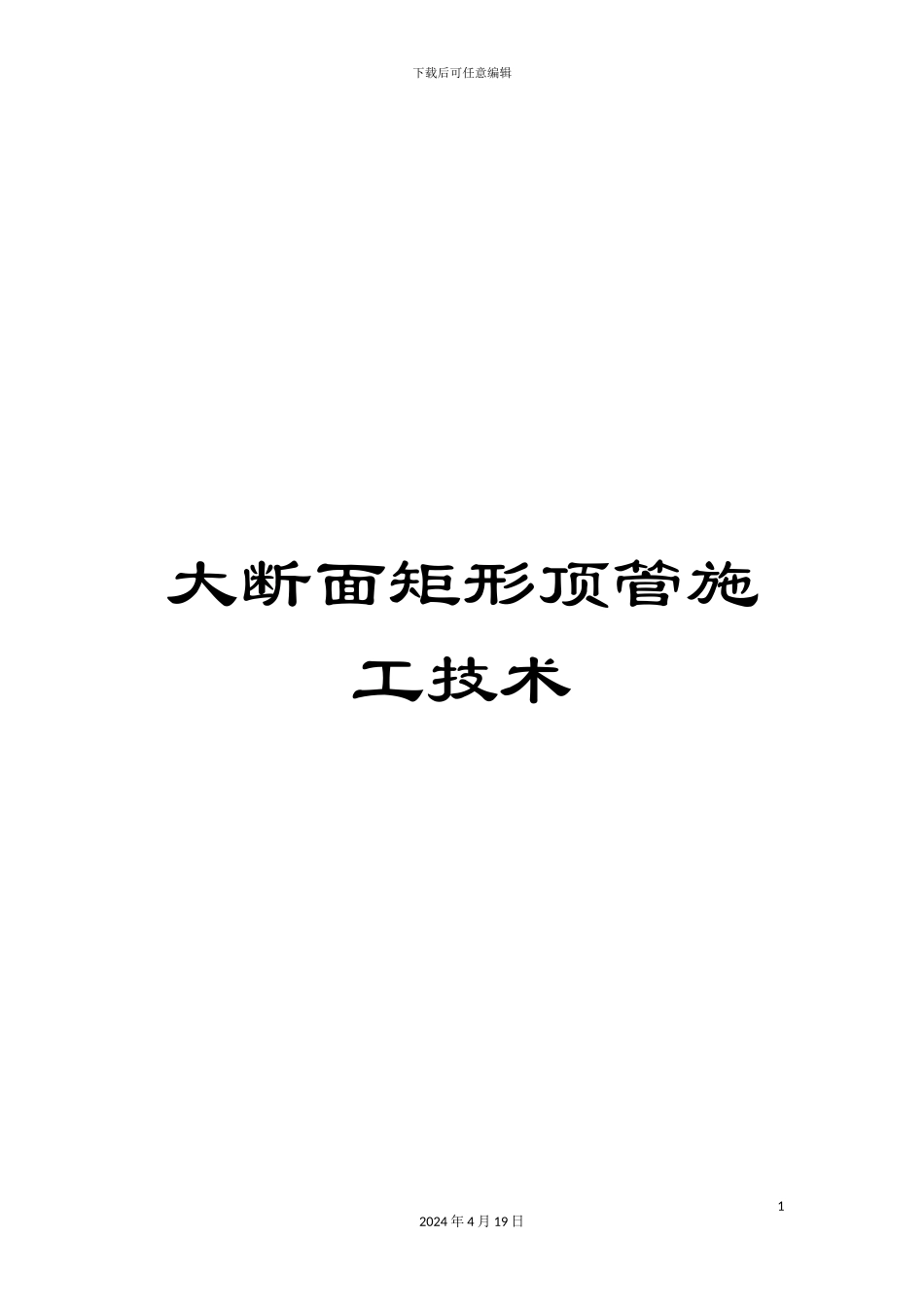

下载后可任意编辑大断面矩形顶管施工技术12024 年 4 月 19 日下载后可任意编辑大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备(液压千斤顶)将管节从工作坑(始发井)内穿过土层一直推到接收坑(到达井)内,依靠顶管机刀盘不断地切削土屑,由螺旋机将切削的土屑排出,并经过洞内水平运输至始发井口吊出。边顶进,边切削,边排土,将管道逐段向前铺设的一种非开挖施工技术。1.2 矩形顶管适用范围 矩形顶管工艺适用范围如图1.2-1所示。地铁出入口过街通道22024 年 4 月 19 日下载后可任意编辑地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点 1.3.1 矩形顶管工优点(1)施工占地面积小、噪音低、无扬尘;(2)不开挖路面、不封闭交通、不改迁管线;(3)在同等截面下,矩形隧道比圆形隧道能更有效的利用地下空间;(4)施工对周围土体扰动小,能有效控制地面和管线沉降;32024 年 4 月 19 日下载后可任意编辑 1.3.2 矩形顶管工缺点根据顶管机设计,顶管螺旋机出土最大粒径为250mm,,施工中有可能会遇到顶管机无法排出的较大孤石。在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解,开挖取出孤石。二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造,主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。42024 年 4 月 19 日下载后可任意编辑2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘,刀盘开口率70%以上,采纳3前3后平行轴式布置,相邻刀盘的切削区域相互交叉,开挖覆盖率能达到93%~95%。考虑要经过加固区,在前盾切口环全圆布置切刀,对盲区进行主要切削。 刀盘切削下来的土体充满整个土仓,并经过刀盘附带的搅拌棒充分搅拌均匀后,由底部螺机出土孔进行出土。2.2 驱动系统(1)驱动形式:变频驱动;(2)速度:0~1.16 rpm,无级变速;(3)最大理论扭矩:1444kN·m(单个刀盘)52024 年 4 月 19 日下载后可任意编辑(4)驱动功率:30kw×6×6(6组)2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。螺旋输送机安装在土压仓下部,其作用是排除渣土、碎石以及调控土压仓压力,实现土压平衡。排出的渣土经过洞内水平运输至始发井口,吊运至集土坑。62024 年 4 月 19 日下载后可任意编辑2.4 纠偏系统纠偏系统主要作用就是在...
