大桥跨禹王站进水渠连续梁安全专项施工方案培训资料

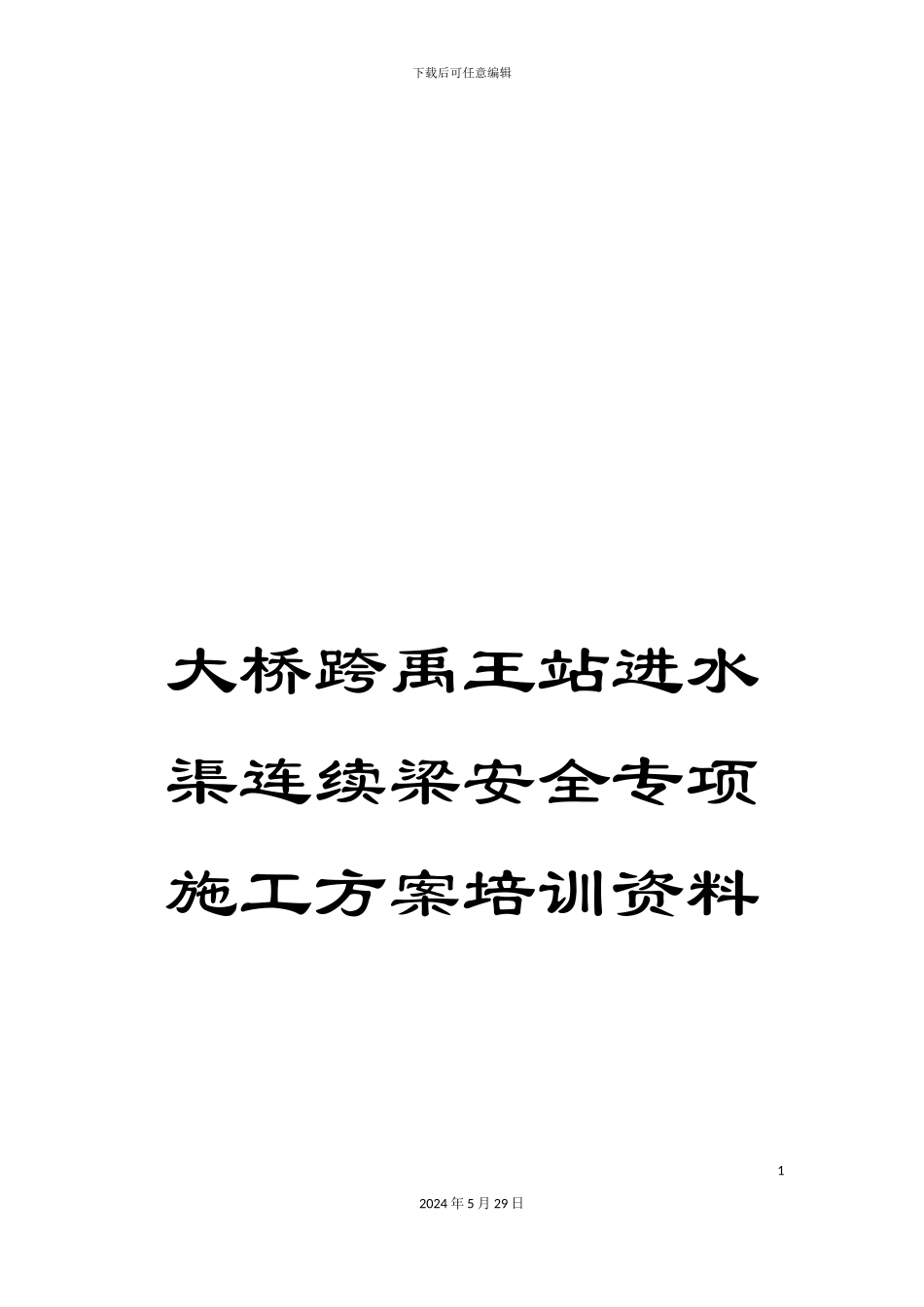

大桥跨禹王站进水渠连续梁安全专项施工方案培训资料_第1页
1/63
大桥跨禹王站进水渠连续梁安全专项施工方案培训资料_第2页
2/63
大桥跨禹王站进水渠连续梁安全专项施工方案培训资料_第3页
3/63
下载后可任意编辑大桥跨禹王站进水渠连续梁安全专项施工方案培训资料12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑泗番河特大桥跨禹王站进水渠(32+55+36)m连续梁安全专项施工方案1、编制依据、编制范围及编制原则1.1 编制依据⑴<公路工程施工安全技术规程>(JTJ-076-95)、<公路桥涵施工技术法律规范>(JTG F50- )、<公路工程质量检验评定标准>(JTGF80/1- )及其它公路工程施工工艺标准、验收等相关行业法律规范;⑵ 济祁高速利淮段路基工程第八合同段<实施性施工组织设计>;⑶ 我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果,及历年来在类似公路工程施工中积累的施工经验;⑷ 泗番河特大桥<两阶段施工图设计文件>。1.2 编制范围本方案编制范围为泗番河特大桥跨堤引桥(32+55+36)米连续箱梁施工。1.3 编制原则(1)严格遵守招标文件相关要求;(2)领悟设计意图,结合工程实际特点,采纳科学合理、技术先进、经济适用的施工方案,确保实现泗番河特大桥建设的质量、工期、安全、环保等各项要求,完成工程施工建设;(3)充分考虑本工程的特点、重点及施工难点;(4)合理安排施工顺序,组织快速施工;(5)坚持优化技术方案,推广应用新技术、新材料、新工艺、新设备。2、工程概况2.1 工程概况本桥位于平曲线范围内,设置超高,超高经过各块间腹板变高12024 年 5 月 29 日下载后可任意编辑形成。上部结构主梁采纳单箱单室预应力混凝土连续箱梁,全桥共划 分 为 0#~10# 块 , 其 中 0# 块 长 4.0m,1#~7# 块 长 3.0m,8# 块 长3.5m,9#块为合龙段,长 2.0m,10#块为边跨现浇段,左、右侧长分别为 3.4m、7.4m;箱梁顶板宽 13.125m,底板宽 7.125m,悬臂长度3.0m,横桥向箱梁底板保持水平,顶板横坡经过腹板高度变化形成;跨中梁高 2.1m,支点梁高 3.6m,悬浇部分梁高按二次抛物线规律变化;箱梁顶板厚度 28cm;跨中腹板厚度 50cm,支点腹板厚度 65cm,腹板厚度按分段等厚规律变化,渐变段经过一个现浇块实现;跨中底板厚度 30cm,支点底板厚度 60cm,悬浇部分底板厚度按二次抛物线规律变化;箱梁分别在支点、梁端设置横隔梁,支点处横隔梁厚2.0m,梁端横隔梁厚 1.5m。主梁采纳双向预应力体系,纵向预应力筋分别采纳 φs15.2-12、φs15.2-16 钢绞线;顶板横向预应力筋采纳 φs15.2-4 钢绞线。2.2 主要工程数量表 2.1 主要工程数量表(32+55+36)m 预应力混凝土连续梁主要工程数量表序号项目型号单位数...
