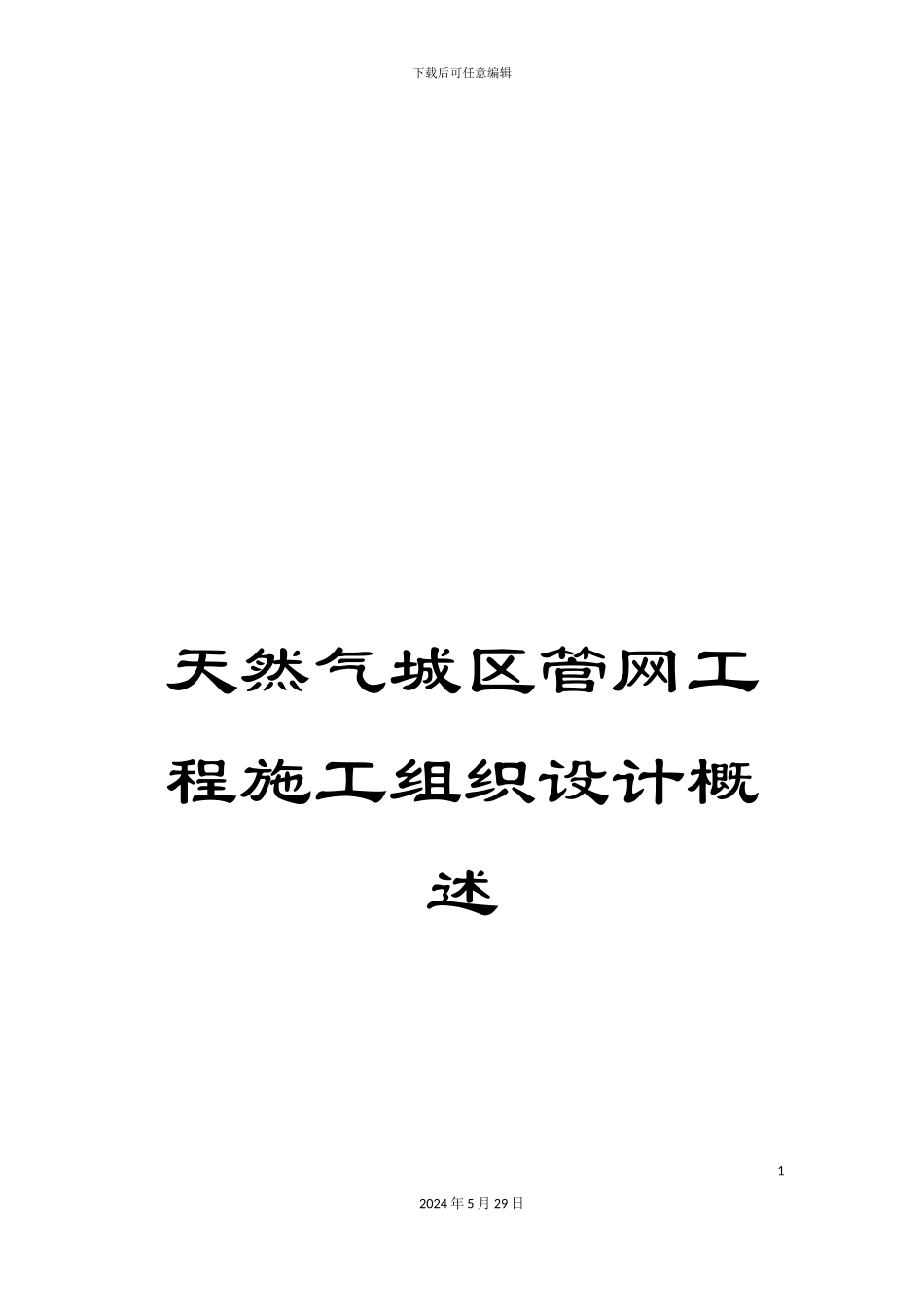

天然气城区管网工程施工组织设计概述

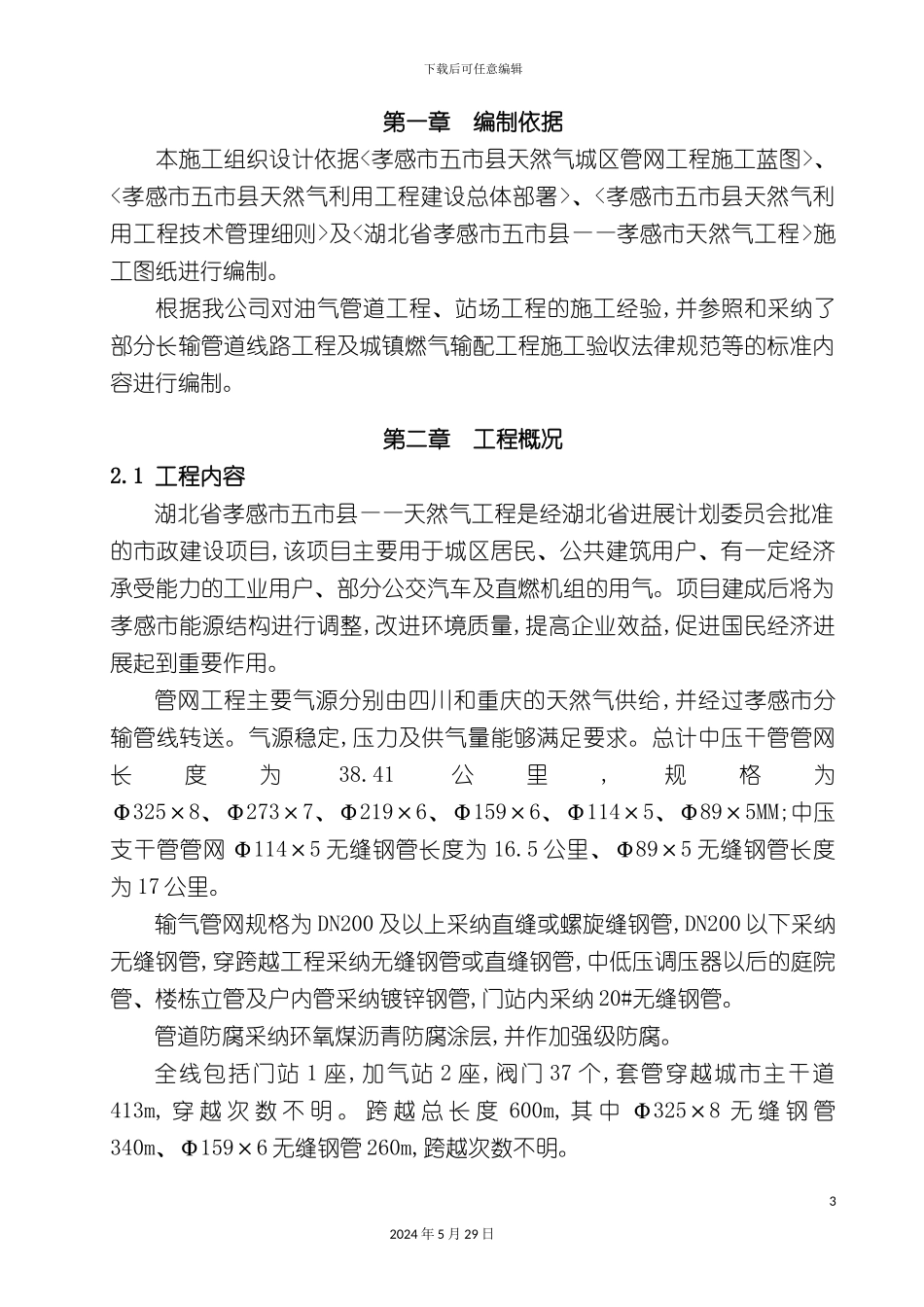

下载后可任意编辑天然气城区管网工程施工组织设计概述12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑第一章 编制依据本施工组织设计依据<孝感市五市县天然气城区管网工程施工蓝图>、<孝感市五市县天然气利用工程建设总体部署>、<孝感市五市县天然气利用工程技术管理细则>及<湖北省孝感市五市县——孝感市天然气工程>施工图纸进行编制。根据我公司对油气管道工程、站场工程的施工经验,并参照和采纳了部分长输管道线路工程及城镇燃气输配工程施工验收法律规范等的标准内容进行编制。第二章 工程概况2.1 工程内容湖北省孝感市五市县——天然气工程是经湖北省进展计划委员会批准的市政建设项目,该项目主要用于城区居民、公共建筑用户、有一定经济承受能力的工业用户、部分公交汽车及直燃机组的用气。项目建成后将为孝感市能源结构进行调整,改进环境质量,提高企业效益,促进国民经济进展起到重要作用。管网工程主要气源分别由四川和重庆的天然气供给,并经过孝感市分输管线转送。气源稳定,压力及供气量能够满足要求。总计中压干管管网长度为38.41公里,规格为Φ325×8、Φ273×7、Φ219×6、Φ159×6、Φ114×5、Φ89×5MM;中压支干管管网 Φ114×5 无缝钢管长度为 16.5 公里、Φ89×5 无缝钢管长度为 17 公里。输气管网规格为 DN200 及以上采纳直缝或螺旋缝钢管,DN200 以下采纳无缝钢管,穿跨越工程采纳无缝钢管或直缝钢管,中低压调压器以后的庭院管、楼栋立管及户内管采纳镀锌钢管,门站内采纳 20#无缝钢管。管道防腐采纳环氧煤沥青防腐涂层,并作加强级防腐。全线包括门站 1 座,加气站 2 座,阀门 37 个,套管穿越城市主干道413m, 穿 越 次 数 不 明 。 跨 越 总 长 度 600m, 其 中 Φ325×8 无 缝 钢 管340m、Φ159×6 无缝钢管 260m,跨越次数不明。32024 年 5 月 29 日下载后可任意编辑2.2 工程特点2.2.1 管道沿线地形地貌管道沿线以沿街道敷设为主,主要在城区内进行施工,大部分地段的施工将会影响居民、门店、商场、机关等的交通、生活、经营等。管道所经地段中、小型河流较多,公路密集,途经多处工厂、民房、暗沟、污水雨水管道、通讯电缆、光缆、高压线、硬化路面等障碍较多,施工难度较大。2.2.2 管道沿线气象及水文条件所处地段地地势平坦,北高南低,属亚热带季风气候,冬寒夏热,四季分明,雨水充沛,日照充分,无霜期长,年平均气温 15.4~15.8℃,极端最高气温41.6℃...
