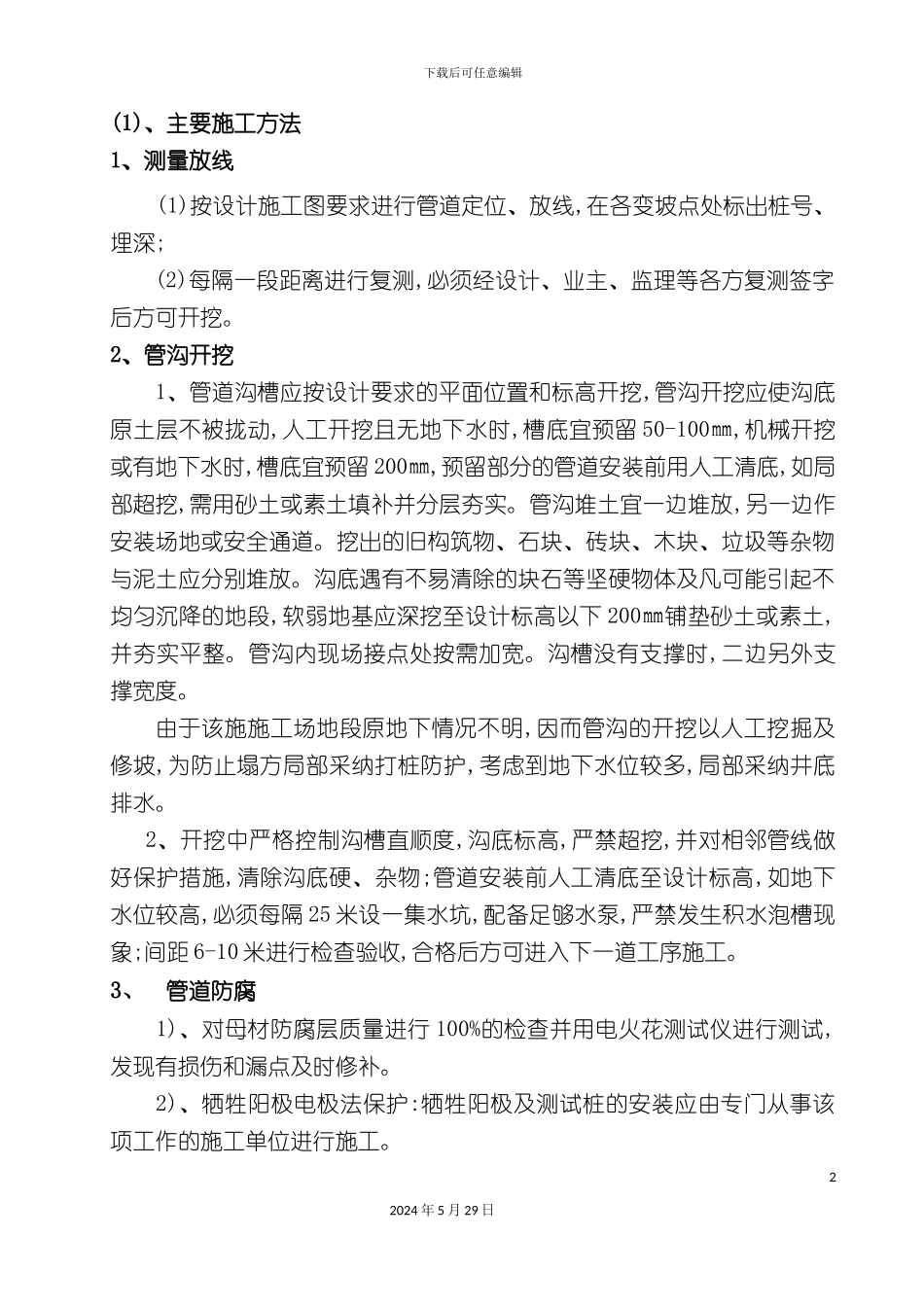

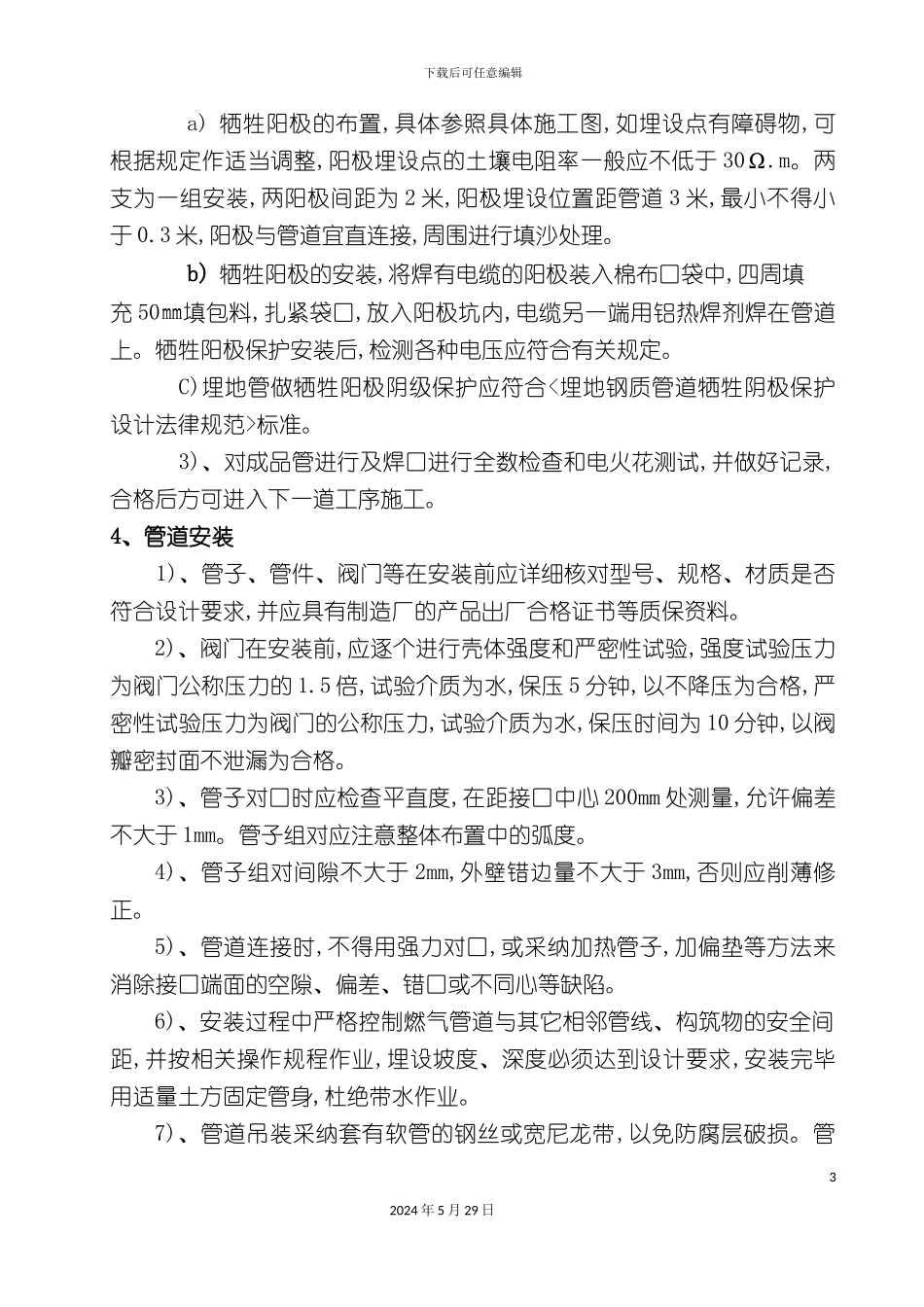

下载后可任意编辑天然气管线施工组织设计方案12024 年 5 月 29 日下载后可任意编辑(1)、主要施工方法1、测量放线 (1)按设计施工图要求进行管道定位、放线,在各变坡点处标出桩号、埋深;(2)每隔一段距离进行复测,必须经设计、业主、监理等各方复测签字后方可开挖。2、管沟开挖1、管道沟槽应按设计要求的平面位置和标高开挖,管沟开挖应使沟底原土层不被拢动,人工开挖且无地下水时,槽底宜预留 50-100㎜,机械开挖或有地下水时,槽底宜预留 200㎜,预留部分的管道安装前用人工清底,如局部超挖,需用砂土或素土填补并分层夯实。管沟堆土宜一边堆放,另一边作安装场地或安全通道。挖出的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。沟底遇有不易清除的块石等坚硬物体及凡可能引起不均匀沉降的地段,软弱地基应深挖至设计标高以下 200㎜铺垫砂土或素土,并夯实平整。管沟内现场接点处按需加宽。沟槽没有支撑时,二边另外支撑宽度。由于该施施工场地段原地下情况不明,因而管沟的开挖以人工挖掘及修坡,为防止塌方局部采纳打桩防护,考虑到地下水位较多,局部采纳井底排水。 2、开挖中严格控制沟槽直顺度,沟底标高,严禁超挖,并对相邻管线做好保护措施,清除沟底硬、杂物;管道安装前人工清底至设计标高,如地下水位较高,必须每隔 25 米设一集水坑,配备足够水泵,严禁发生积水泡槽现象;间距 6-10 米进行检查验收,合格后方可进入下一道工序施工。3、管道防腐1)、对母材防腐层质量进行 100%的检查并用电火花测试仪进行测试,发现有损伤和漏点及时修补。2)、牺牲阳极电极法保护:牺牲阳极及测试桩的安装应由专门从事该项工作的施工单位进行施工。22024 年 5 月 29 日下载后可任意编辑a) 牺牲阳极的布置,具体参照具体施工图,如埋设点有障碍物,可根据规定作适当调整,阳极埋设点的土壤电阻率一般应不低于 30Ω.m。两支为一组安装,两阳极间距为 2 米,阳极埋设位置距管道 3 米,最小不得小于 0.3 米,阳极与管道宜直连接,周围进行填沙处理。b) 牺牲阳极的安装,将焊有电缆的阳极装入棉布口袋中,四周填充 50㎜填包料,扎紧袋口,放入阳极坑内,电缆另一端用铝热焊剂焊在管道上。牺牲阳极保护安装后,检测各种电压应符合有关规定。C)埋地管做牺牲阳极阴级保护应符合<埋地钢质管道牺牲阴极保护设计法律规范>标准。3)、对成品管进行及焊口进行全数检查和电火花测试,并做好记录,合格后方可进入下一道工序施工。4、管道安装 1)、管子、管件、阀门等在安...
