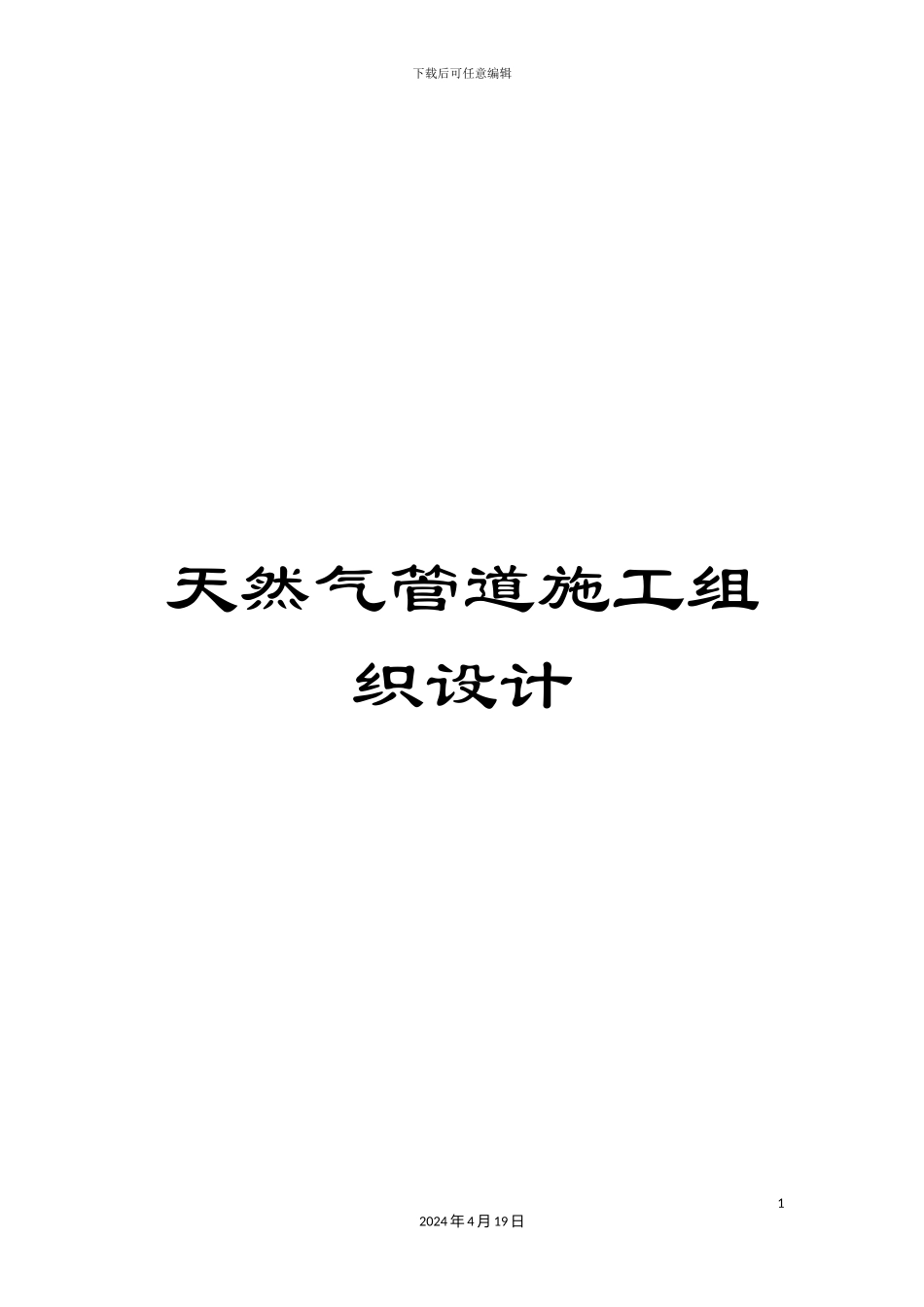

天然气管道施工组织设计

下载后可任意编辑天然气管道施工组织设计12024 年 4 月 19 日下载后可任意编辑施工组织设22024 年 4 月 19 日下载后可任意编辑计32024 年 4 月 19 日下载后可任意编辑 目 录一、总体施工部署二、施工进度计划与措施三、物资采购及运输、保存、出库、使用计划及措施四、质量保证体系与措施五、安全措施计划六、文明措施计划七、施工环境保护措施计划八、雨季施工方案九、任何可能的紧急情况的处理措施、预案以及抵抗风险措施十、与甲方、监理、其它专业工程的配合、协调、管理、服务方案42024 年 4 月 19 日下载后可任意编辑一、总体施工部署1.1 工程概况 西气东输三线中卫-靖边联络线工程(以下简称”西三线中靖线”)是西气东输三线中段工程的联络线工程,是西气东输系统与陕京线系统的重要联络通道,主要功能定位为向陕京四线连续供气。本工程起于宁夏回族自治区中卫市常乐镇中卫联络压气站,止于陕52024 年 4 月 19 日下载后可任意编辑西省靖边县的靖 边联络站,线路长度 376.58km,途经宁夏、陕西 2 省(自治区)共 6 个县区。总体宏观走向与西气东输二线中卫-靖边联络线(以下简称西二线中靖线)并行自西向东敷设,局部与西二线中靖线分离。本工程设计输气能力 300×108Nm3/a(8571×104Nm3/d),设计压力 12MPa,管径 1219mm。1.1.1 编制依据1.1.1.1 招标文件 招标编号:川庆工程招字 -2-002 号的招标文件。1.1.1.2 施工图 中靖线输气管道线路工程第一标段工程施工图纸1.1.1.3 执行标准及法律规范(1)<城镇燃气输配工程施工及验收法律规范>(CJJ33- )(2)<涂装前钢材表面锈蚀等级和除锈等级>(GB8923)62024 年 4 月 19 日下载后可任意编辑(3)<现场设备、工业管道焊接工程施工及验收法律规范>(GB50236-98)1.2 难点和关键点描述1.2.1 施工排水措施1.2.1.1 沿施工沟槽两侧设置排水沟,沟深 0.3 米,汇入集水坑由水泵就近排至排污井内。1.2.1.2 沟槽施工时,遇有土方松动、裂缝、渗水等,应及时加设固避支撑。1.2.1.3 对于水量较大、对施工影响大的部位,如管线临近河道施工或横穿河道施工时,由于有地表径流,需在管线穿过处作局部导流,局部导流方案利用现状河槽一侧进行适当疏挖整形,填筑草土围堰,迎水面铺设高强膜布防渗,待一侧施工完毕后再用同样方法进行另一侧管道的施工,72024 年 4 月 19 日下载后可任意编辑1.2.1.4 对地下水顶托严重区段,采纳在管道两侧进行管井降水,沿管道方向每 10 米设直径 5...
