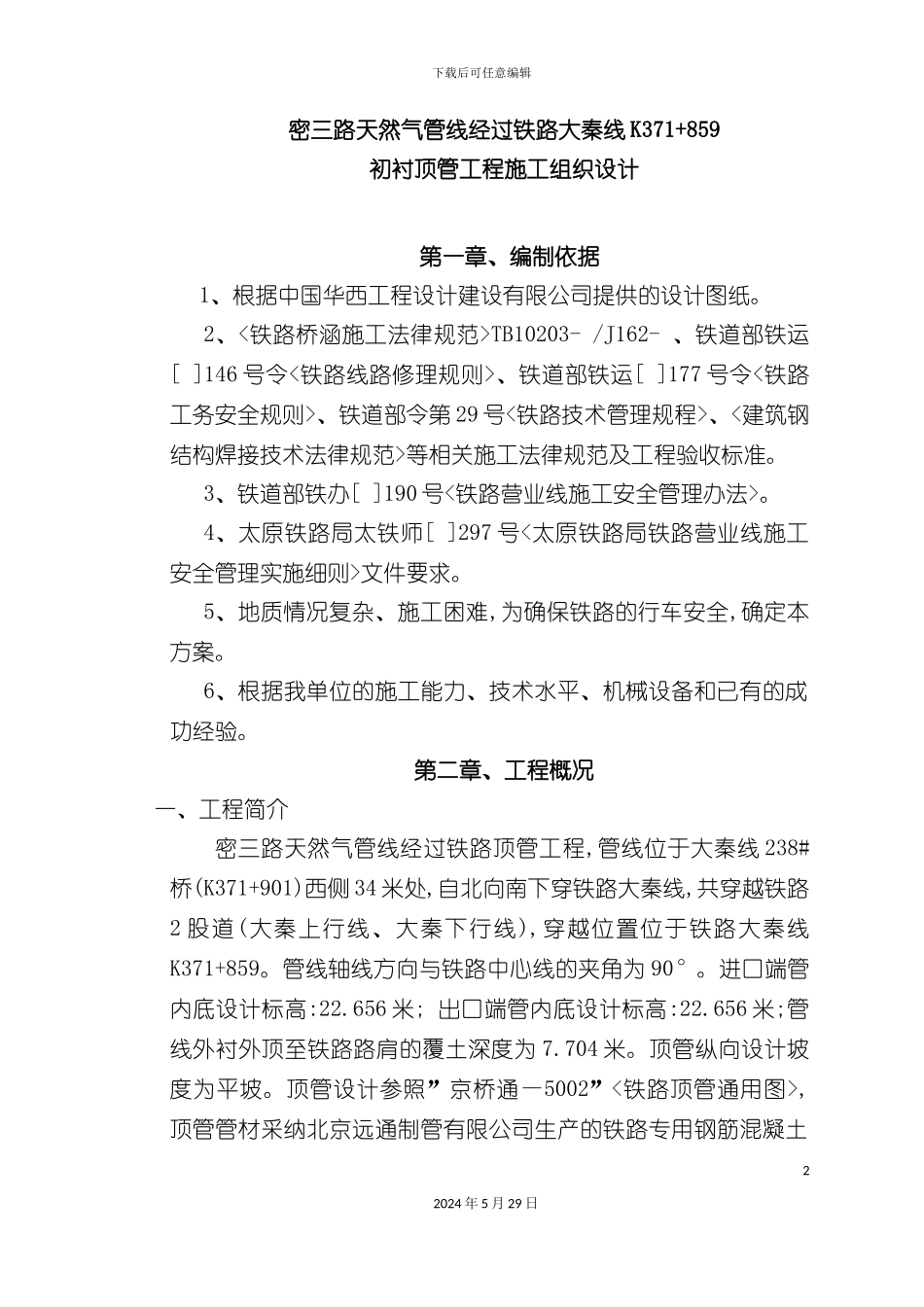

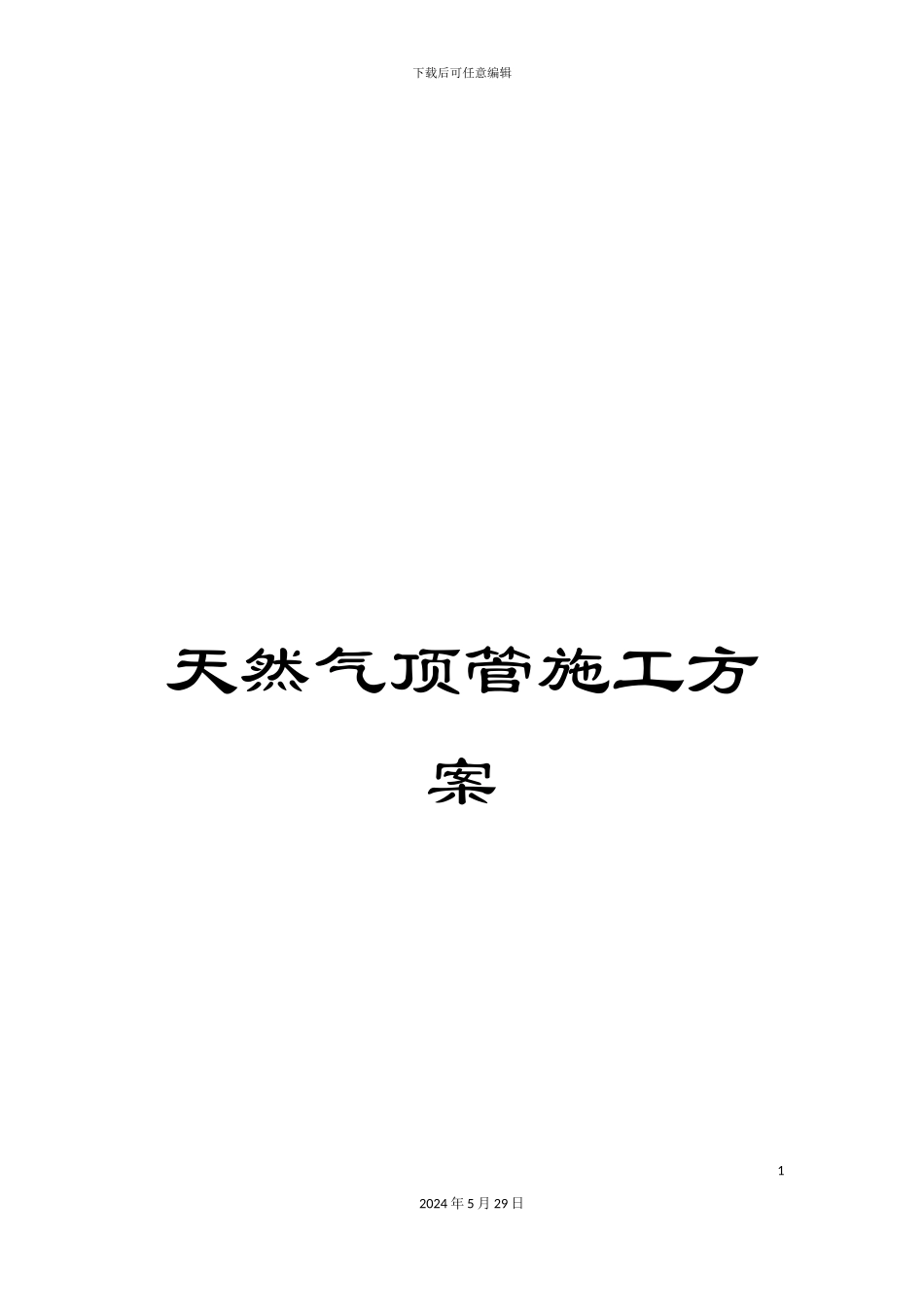

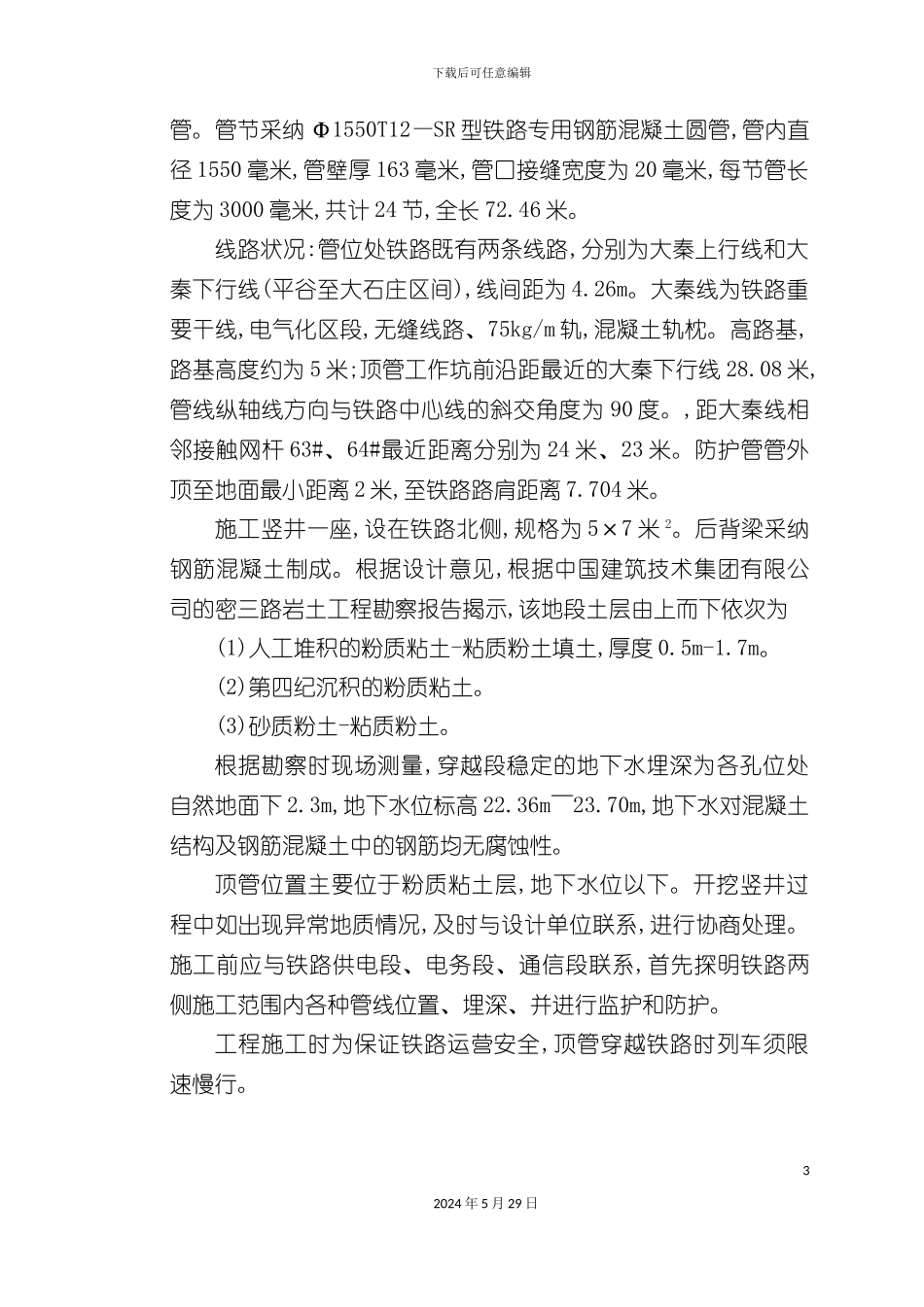

下载后可任意编辑天然气顶管施工方案12024 年 5 月 29 日下载后可任意编辑密三路天然气管线经过铁路大秦线 K371+859初衬顶管工程施工组织设计第一章、编制依据1、根据中国华西工程设计建设有限公司提供的设计图纸。2、<铁路桥涵施工法律规范>TB10203- /J162- 、铁道部铁运[ ]146 号令<铁路线路修理规则>、铁道部铁运[ ]177 号令<铁路工务安全规则>、铁道部令第 29 号<铁路技术管理规程>、<建筑钢结构焊接技术法律规范>等相关施工法律规范及工程验收标准。3、铁道部铁办[ ]190 号<铁路营业线施工安全管理办法>。4、太原铁路局太铁师[ ]297 号<太原铁路局铁路营业线施工安全管理实施细则>文件要求。5、地质情况复杂、施工困难,为确保铁路的行车安全,确定本方案。6、根据我单位的施工能力、技术水平、机械设备和已有的成功经验。第二章、工程概况一、工程简介密三路天然气管线经过铁路顶管工程,管线位于大秦线 238#桥(K371+901)西侧 34 米处,自北向南下穿铁路大秦线,共穿越铁路2 股道(大秦上行线、大秦下行线),穿越位置位于铁路大秦线K371+859。管线轴线方向与铁路中心线的夹角为 90°。进口端管内底设计标高:22.656 米; 出口端管内底设计标高:22.656 米;管线外衬外顶至铁路路肩的覆土深度为 7.704 米。顶管纵向设计坡度为平坡。顶管设计参照”京桥通—5002”<铁路顶管通用图>,顶管管材采纳北京远通制管有限公司生产的铁路专用钢筋混凝土22024 年 5 月 29 日下载后可任意编辑管。管节采纳 Φ1550T12—SR 型铁路专用钢筋混凝土圆管,管内直径 1550 毫米,管壁厚 163 毫米,管口接缝宽度为 20 毫米,每节管长度为 3000 毫米,共计 24 节,全长 72.46 米。线路状况:管位处铁路既有两条线路,分别为大秦上行线和大秦下行线(平谷至大石庄区间),线间距为 4.26m。大秦线为铁路重要干线,电气化区段,无缝线路、75kg/m 轨,混凝土轨枕。高路基,路基高度约为 5 米;顶管工作坑前沿距最近的大秦下行线 28.08 米,管线纵轴线方向与铁路中心线的斜交角度为 90 度。,距大秦线相邻接触网杆 63#、64#最近距离分别为 24 米、23 米。防护管管外顶至地面最小距离 2 米,至铁路路肩距离 7.704 米。施工竖井一座,设在铁路北侧,规格为 5×7 米 2。后背梁采纳钢筋混凝土制成。根据设计意见,根据中国建筑技术集团有限公司的密三路岩土工程勘察报告揭示,该地段土层由上而下依次为(1)人工堆积的粉质粘土-粘质粉土填土,厚...
