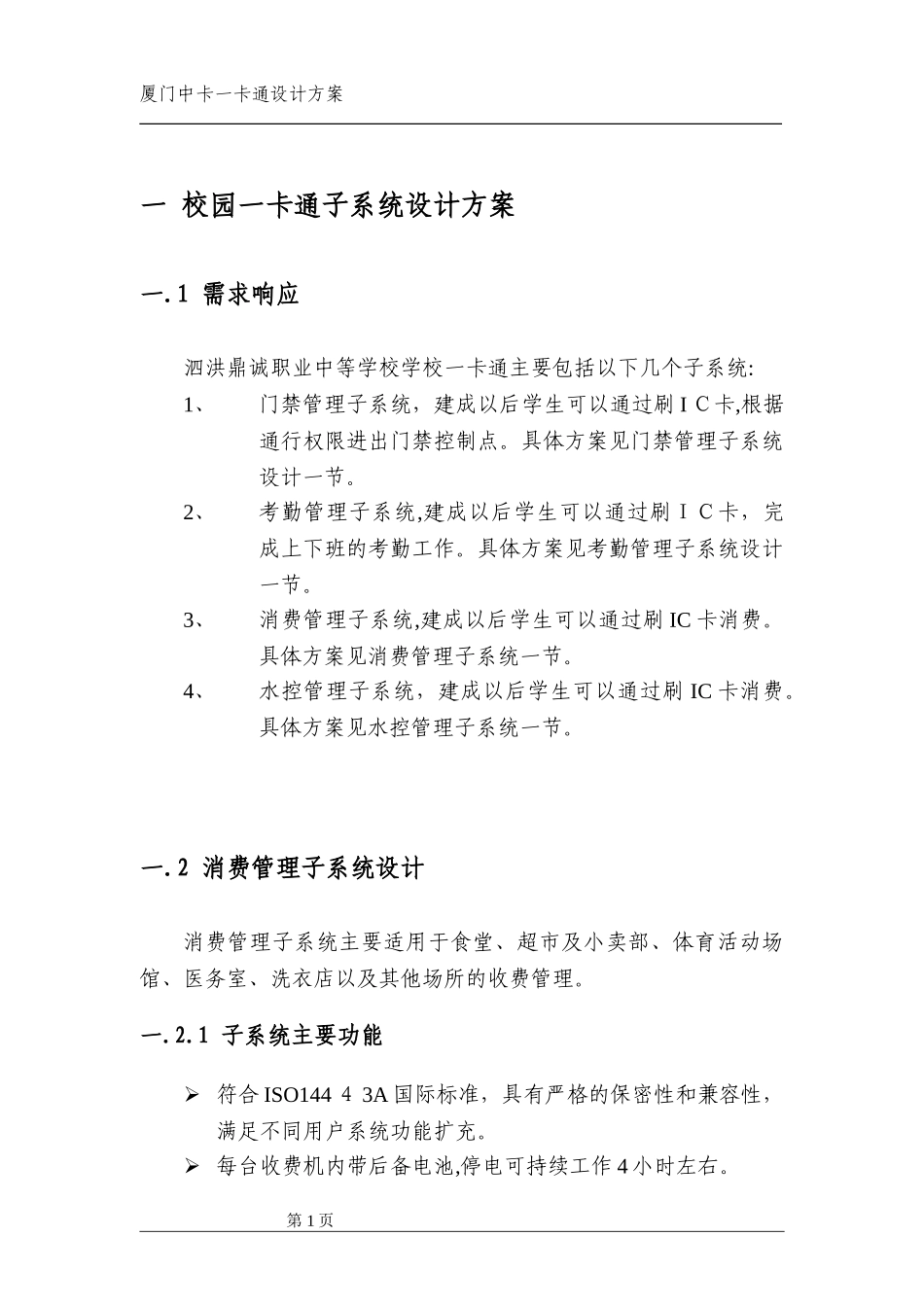

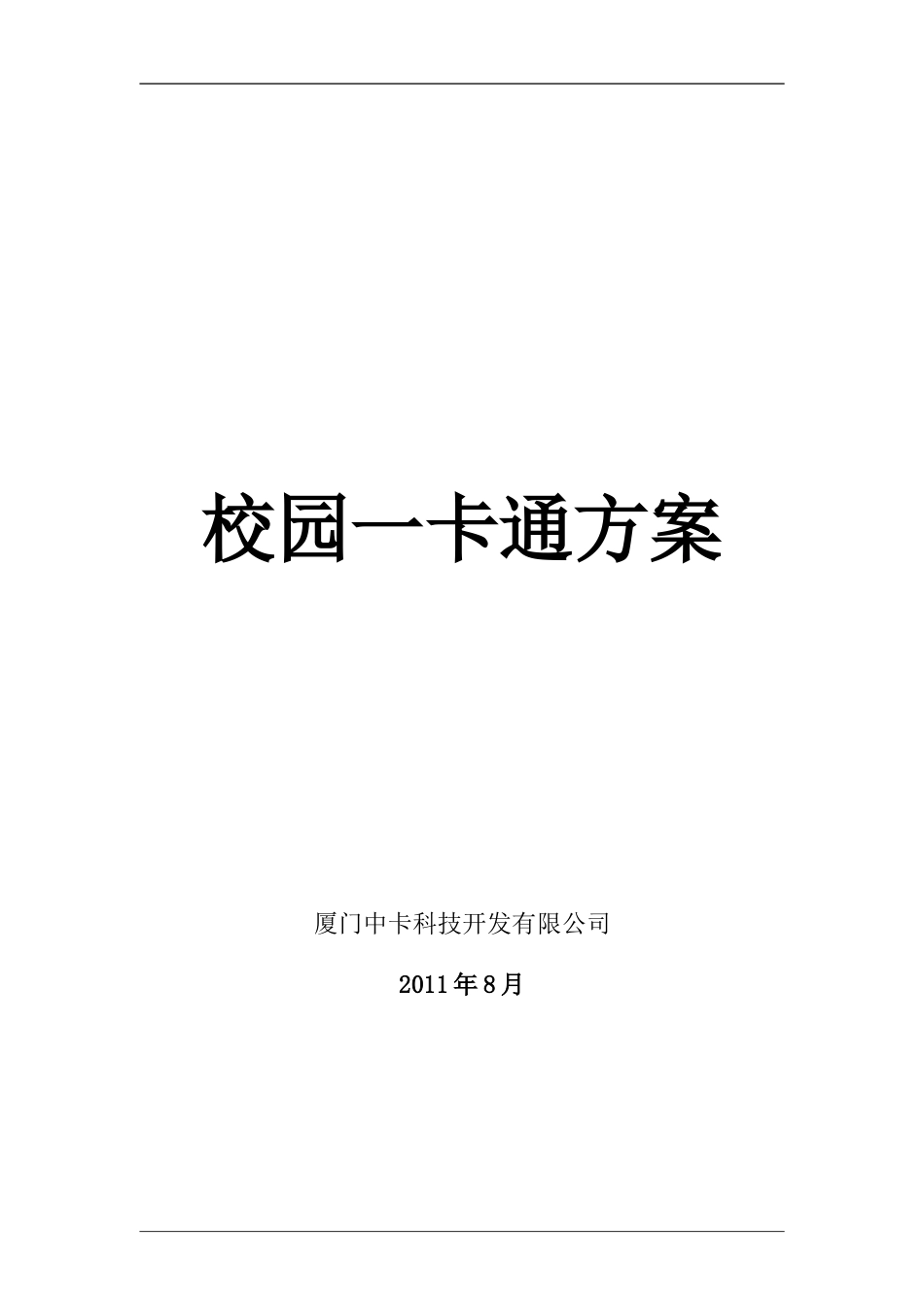

校园一卡通方案厦门中卡科技开发有限公司2011年8月厦门中卡一卡通设计方案一校园一卡通子系统设计方案一.1需求响应泗洪鼎诚职业中等学校学校一卡通主要包括以下几个子系统:1、门禁管理子系统，建成以后学生可以通过刷IＣ卡,根据通行权限进出门禁控制点。具体方案见门禁管理子系统设计一节。2、考勤管理子系统,建成以后学生可以通过刷ＩＣ卡，完成上下班的考勤工作。具体方案见考勤管理子系统设计一节。3、消费管理子系统,建成以后学生可以通过刷IC卡消费。具体方案见消费管理子系统一节。4、水控管理子系统，建成以后学生可以通过刷IC卡消费。具体方案见水控管理子系统一节。一.2消费管理子系统设计消费管理子系统主要适用于食堂、超市及小卖部、体育活动场馆、医务室、洗衣店以及其他场所的收费管理。一.2.1子系统主要功能符合ISO144４3A国际标准，具有严格的保密性和兼容性，满足不同用户系统功能扩充。每台收费机内带后备电池,停电可持续工作4小时左右。第1页厦门中卡一卡通设计方案采用超大存贮器，每台收费机可下发黑名单达1０0０0人,可存储１８0００笔消费明细记录、１800０笔备份消费明细记录。存贮快满时,可报警提示，备份数据采用循环存储的方式,确保保留最新的备份消费记录。可设置”随机消费”＼”固定扣款”\”菜单消费”\”计次消费”四种消费模式并可通过收费机进行手动模式切换,有累计查询功能及可通过软件或手动在收费机上设置每张卡每天的最高消费额及消费次数。当设置收费机为定额消费模式时，可设置4个时间段,每个时间段的固定消费额可以不同,并可通过后台软件或手动在收费机上进行修改，修改简单方便。对于非法卡、挂失卡、余额不足卡、超次卡、消费超额卡，不仅不能消费，而且刷卡时终端会发出报警及代码提示。软件及收费机均具有扣错退款功能。正反面都采用双排5＊8LＥD显示屏显示，刷卡时可同步显示余额和消费额。一.2.2子系统工作流程第2页厦门中卡一卡通设计方案一.2.3子系统网络结构一.2.4主要设备技术参数消费机:ZK8１9C（外观图片仅作为示意,以实体机外观第3页电源2２0ＶＡＣ／50HZ,功耗小于3W发卡容量10０万张读写时间≤0.1S存储记录1０２30通讯协议TCP/IP工作温度-40度—８5度工作湿度10%—9０%内置电池可正常工作,数据保持长久显示双面显示屏结构采用密封触摸键盘、封闭防水、防油污结构厦门中卡一卡通设计方案为准)发卡机功能简介:一套系统,至少应配值一台发卡机，以作发卡、补卡、注销使用,特色是自带有源RS485接口端子。ZK11(外观图片仅作为示意，以实体机外观为准）充值机功能简介:与收费机及收费软件配套使用,对卡进行存取款操作。内置RＳ4８５标准连接可达128台，与收费机通讯距离可达1２０0米ZK829C充值机(外观图片仅作为示意，以实体机外观为准)第4页电源2２0ＶＡC/５0HZ,功耗小于3W读写时间≤０.1S通讯协议ＲＳ232工作温度-4０度—85度工作湿度1０%—90%显示背光LCD显示结构采用密封触摸键盘、封闭防水、防油污结构工作电压１２VDC工作电流500mA读写时间≤0.１S工作温度-４0度—8５度工作湿度10％—90％显示背光LCＤ显示厦门中卡一卡通设计方案一.3门禁管理子系统设计门禁管理子系统主要应用于财务室、办公室等重要场所的出入控制与管理。门禁管理子系统使用电锁等出入控制设备，以IＣ卡作为员工的进出凭证,由系统自动控制其进出权限,并记录出入信息，实现自动化的门禁管理。一.3.1子系统主要功能多人授权:一个设备同时对多个员工进行授权多门授权：一个员工同时下载到多个设备门禁可接单位、部门、人员等分多级控制管理,最多可分５级：同时可按门禁物理位置实现分片区（组)控制管理,最多可分9９个片区（组):设防报警模式可分：连续报警(普通、特殊）,可调时间报警（1-６０秒)：报警时间段内读非法卡、非法开门、门未关等,均可实现中心报警及现场报警：当合法卡在授权时段外试图开门时视同非法卡处理：防撬设置：硬件的防撬开关与控制器铁箱相接,如在系统中勾选设置防撬后，当铁箱被撬开时，控制器上的读卡器将发出声响。若打开软件监控界面,则可以看到相应门的防撬报警信息上传。第5页厦门中卡一卡通...
