目录一、石墨电极的原料及制造工艺二、石墨电极的质量指标三、电炉炼钢简介及石墨电极的消耗机理石墨电极的原料及制造工艺•石墨电极是采用石油焦、针状焦为骨料，煤沥青为粘结剂，经过混捏、成型、焙烧、浸渍、石墨化、机械加工等一系列工艺过程生产出来的一种耐高温石墨质导电材料
石墨电极是电炉炼钢的重要高温导电材料，通过石墨电极向电炉输入电能，利用电极端部和炉料之间引发电弧产生的高温作为热源，使炉料熔化进行炼钢
其他一些冶炼黄磷、工业硅、磨料等材料的矿热炉也用石墨电极作为导电材料
利用石墨电极优良而特殊的物理化学性能，在其他工业部门也有广泛的用途
生产石墨电极的原料有石油焦、针状焦和煤沥青•石油焦是石油渣油、石油沥青经焦化后得到的可燃固体产物
色黑多孔，主要元素为碳，灰分含量很低，一般在 0
石油焦属于易石墨化炭一类，石油焦在化工、冶金等行业中有广泛的用途，是生产人造石墨制品及电解铝用炭素制品的主要原料
•石油焦按热处理温度区分可分为生焦和煅烧焦两种，前者由延迟焦化所得的石油焦，含有大量的挥发分，机械强度低，煅烧焦是生焦经煅烧而得
中国多数炼油厂只生产生焦，煅烧作业多在炭素厂内进行
•石油焦按硫分的高低区分，可分为高硫焦（含硫 1
5%以上）中硫焦（含硫 0
5%）、和低硫焦（含硫 0
5%以下）三种，石墨电极及其它人造石墨制品生产一般使用低硫焦生产

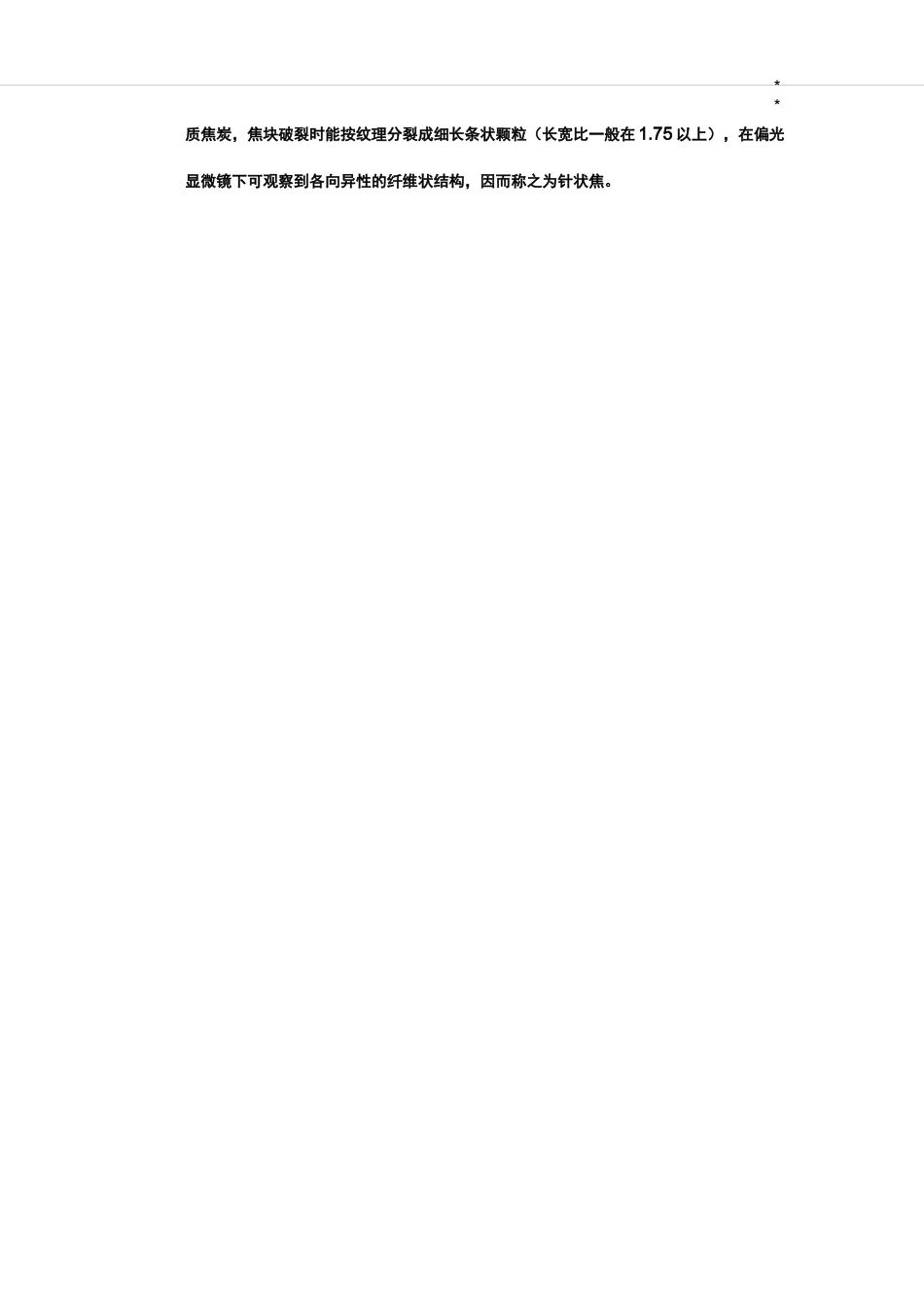

针状焦是外观具有明显纤维状纹理、热膨胀系数特别低和很容易石墨化的一种优**质焦炭，焦块破裂时能按纹理分裂成细长条状颗粒（长宽比一般在 1
75 以上），在偏光显微镜下可观察到各向异性的纤维状结构，因而称之为针状焦

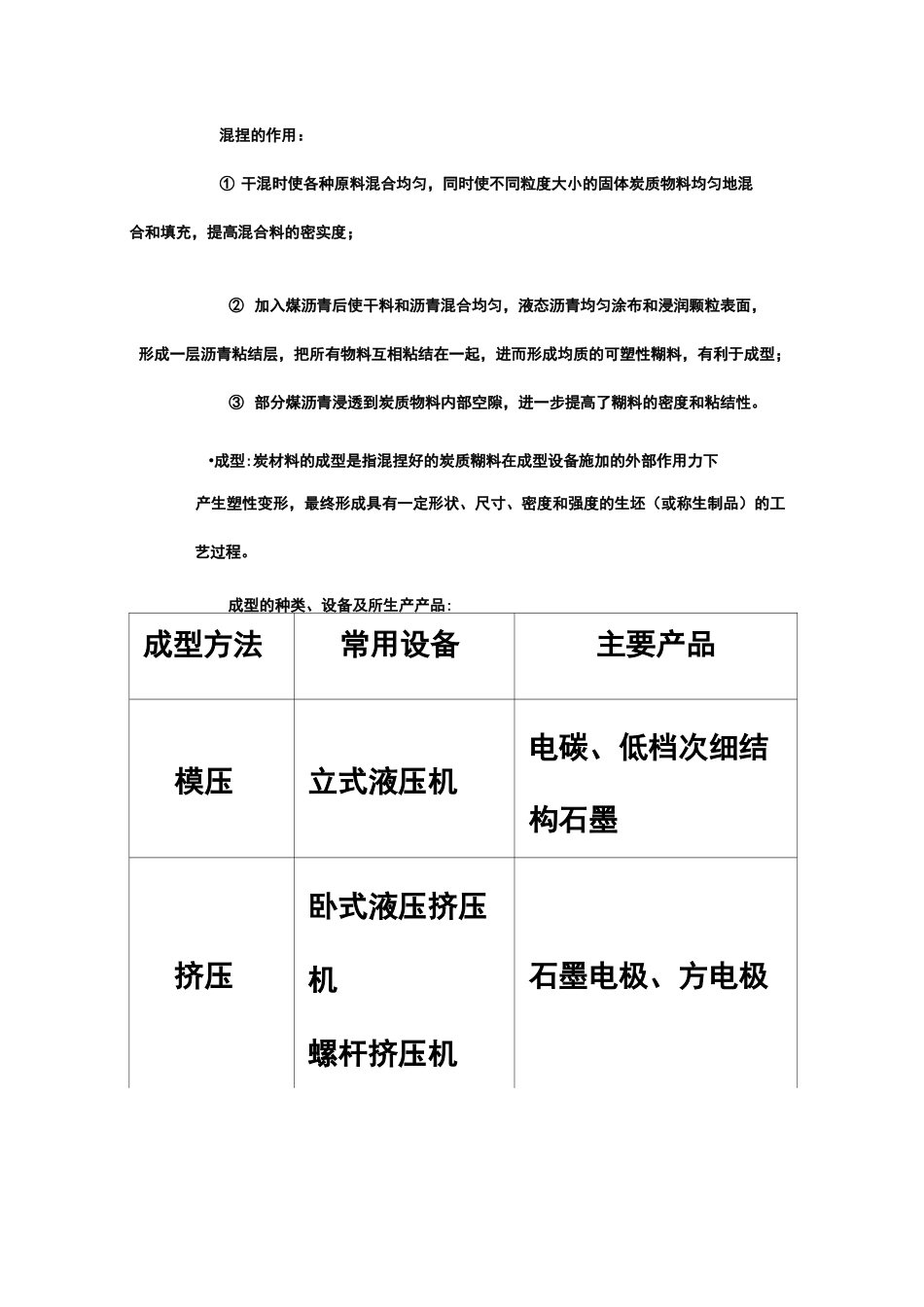

混捏的作用：① 干混时使各种原料混合均匀，同时使不同粒度大小的固体炭质物料均匀地混合和填充，提高混合料的密实度；② 加入煤沥青后使干料和沥青混合均匀，液态沥青均匀涂布和浸润颗粒表面，形成一层沥青粘结层，把所有物料
