常用通信光缆的选型

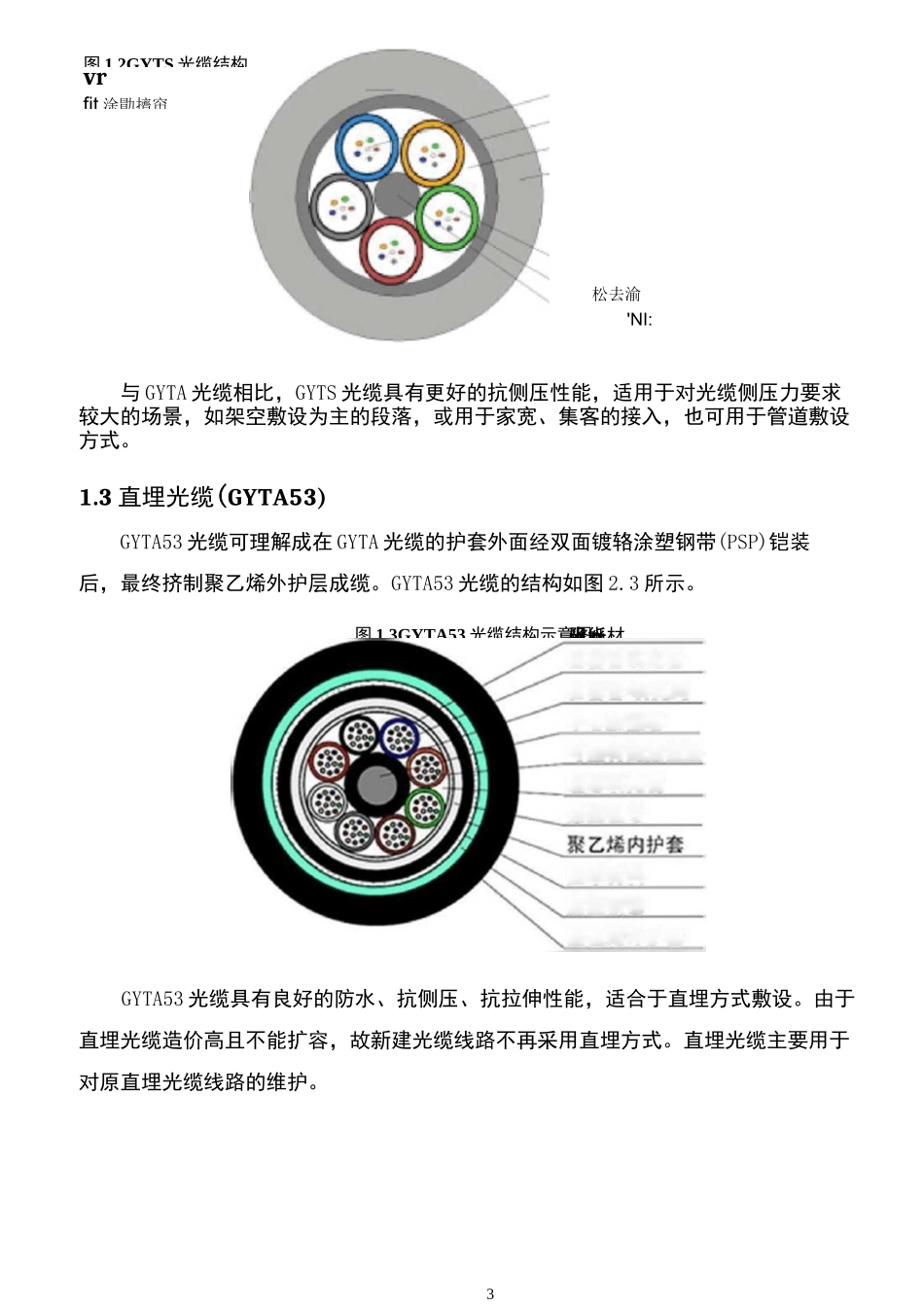

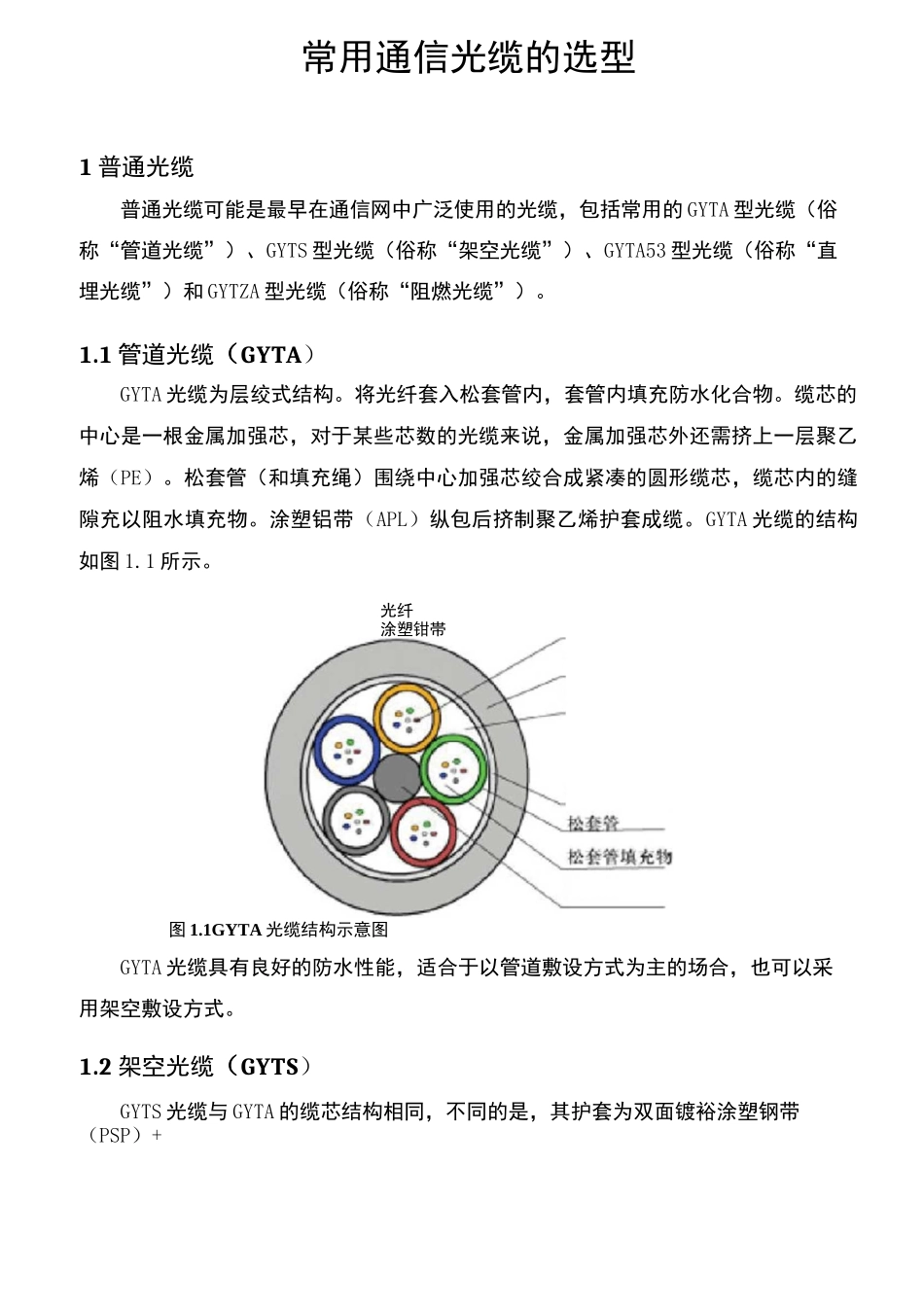

常用通信光缆的选型1 普通光缆普通光缆可能是最早在通信网中广泛使用的光缆，包括常用的 GYTA 型光缆（俗称“管道光缆”）、GYTS 型光缆（俗称“架空光缆”）、GYTA53 型光缆（俗称“直埋光缆”）和 GYTZA 型光缆（俗称“阻燃光缆”）。1.1 管道光缆（GYTA）GYTA 光缆为层绞式结构。将光纤套入松套管内，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。GYTA 光缆的结构如图 1.1 所示。光纤涂塑钳帯图 1.1GYTA 光缆结构示意图GYTA 光缆具有良好的防水性能，适合于以管道敷设方式为主的场合，也可以采用架空敷设方式。1.2 架空光缆（GYTS）GYTS 光缆与 GYTA 的缆芯结构相同，不同的是，其护套为双面镀裕涂塑钢带（PSP）+2聚乙烯。GYTS 光缆的结构如图 1.2 所示。光纤阻水材涂塑钢带松套传填充物松套俊 / 填充图 1.3GYTA53 光缆结构示意图3vrfit 涂勖擠帘松去渝'NI:图 1.2GYTS 光缆结构示意图与 GYTA 光缆相比，GYTS 光缆具有更好的抗侧压性能，适用于对光缆侧压力要求较大的场景，如架空敷设为主的段落，或用于家宽、集客的接入，也可用于管道敷设方式。1.3 直埋光缆(GYTA53)GYTA53 光缆可理解成在 GYTA 光缆的护套外面经双面镀辂涂塑钢带(PSP)铠装后，最终挤制聚乙烯外护层成缆。GYTA53 光缆的结构如图 2.3 所示。GYTA53 光缆具有良好的防水、抗侧压、抗拉伸性能，适合于直埋方式敷设。由于直埋光缆造价高且不能扩容，故新建光缆线路不再采用直埋方式。直埋光缆主要用于对原直埋光缆线路的维护。41.4 阻燃光缆(GYTZA)GYTZA 光缆与 GYTA 光缆的结构相同；不同的是，GYTA 光缆的护套是聚乙烯材料,GYTZA 光缆的护套是阻燃材料。GYTZA 光缆主要用于核心节点、重要汇聚节点的进局段，一般每段进局光缆的长度不宜少于 500 米。52FTTH 引入光缆FTTH 引入光缆主要用于 FTTH 的引入段（从光缆分纤箱到用户家庭 ONT 设备的段落）,分为普通蝶形引入光缆（GJXH）、自承式蝶形引入光缆（GJYXFCH）、预成端蝶形引入光缆、隐形蝶缆和预成端隐形光缆。2.1 普通蝶形引入光缆（GJXH）GJXH 光缆是将光纤置于中心，两侧放置两根平行钢丝作为加强元件，挤制低烟无卤阻燃护套成缆。GJXH 光缆的结构如图 3....
