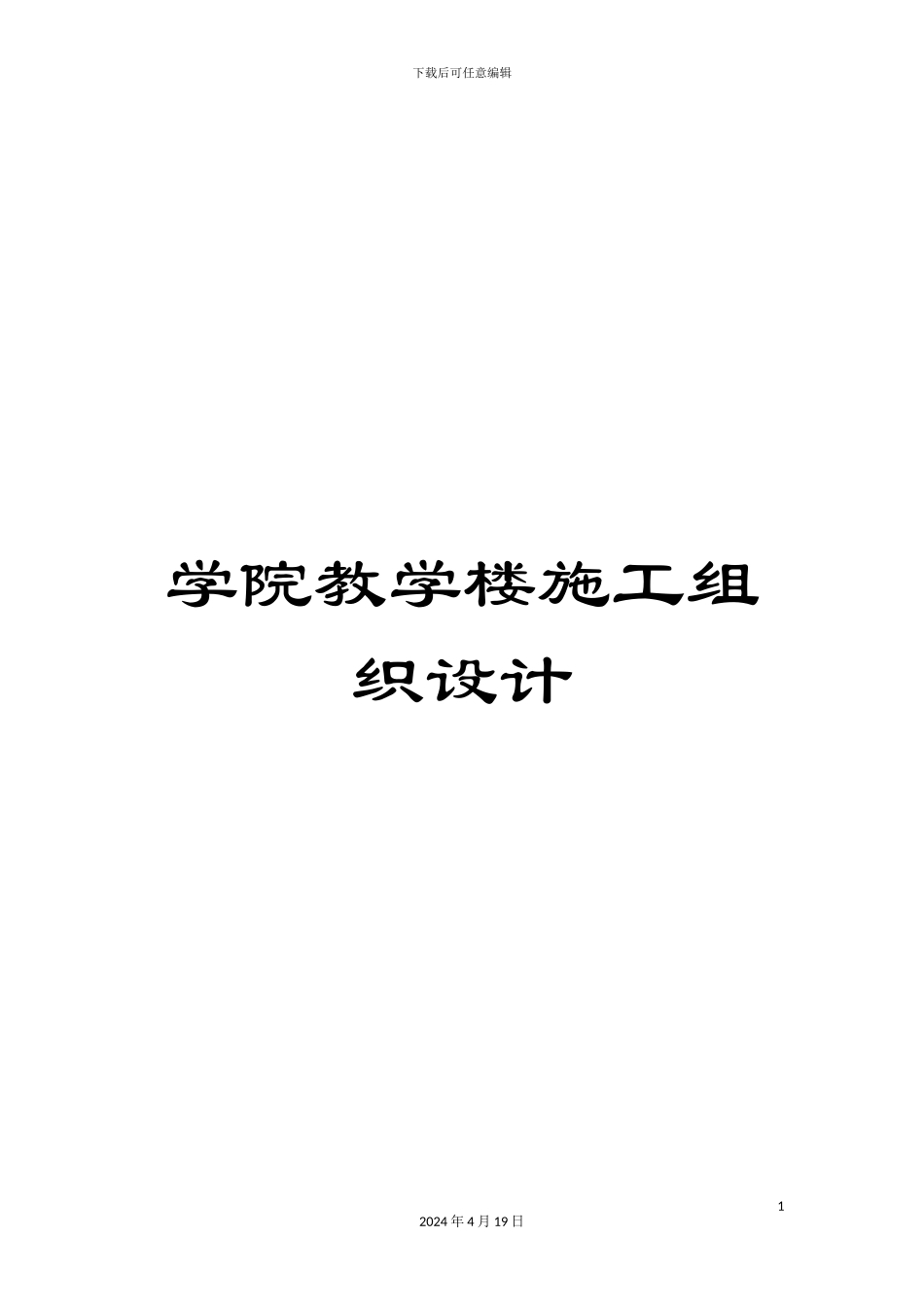

学院教学楼施工组织设计

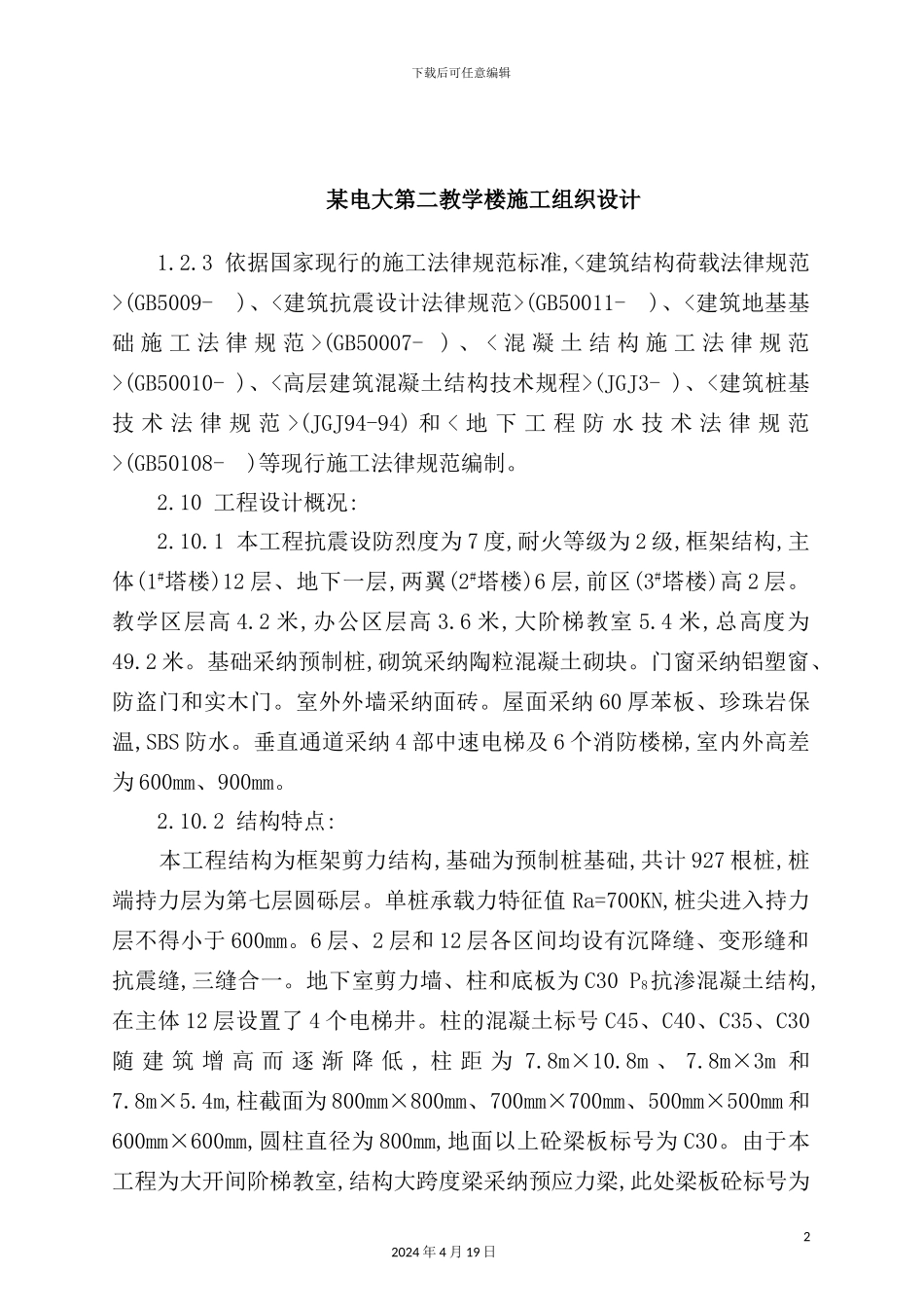

下载后可任意编辑学院教学楼施工组织设计12024 年 4 月 19 日下载后可任意编辑某电大第二教学楼施工组织设计1.2.3 依据国家现行的施工法律规范标准,<建筑结构荷载法律规范>(GB5009- )、<建筑抗震设计法律规范>(GB50011- )、<建筑地基基础 施 工 法 律 规 范 >(GB50007- ) 、 < 混 凝 土 结 构 施 工 法 律 规 范>(GB50010- )、<高层建筑混凝土结构技术规程>(JGJ3- )、<建筑桩基技 术 法 律 规 范 >(JGJ94-94) 和 < 地 下 工 程 防 水 技 术 法 律 规 范>(GB50108- )等现行施工法律规范编制。2.10 工程设计概况:2.10.1 本工程抗震设防烈度为 7 度,耐火等级为 2 级,框架结构,主体(1#塔楼)12 层、地下一层,两翼(2#塔楼)6 层,前区(3#塔楼)高 2 层。教学区层高 4.2 米,办公区层高 3.6 米,大阶梯教室 5.4 米,总高度为49.2 米。基础采纳预制桩,砌筑采纳陶粒混凝土砌块。门窗采纳铝塑窗、防盗门和实木门。室外外墙采纳面砖。屋面采纳 60 厚苯板、珍珠岩保温,SBS 防水。垂直通道采纳 4 部中速电梯及 6 个消防楼梯,室内外高差为 600mm、900mm。2.10.2 结构特点: 本工程结构为框架剪力结构,基础为预制桩基础,共计 927 根桩,桩端持力层为第七层圆砾层。单桩承载力特征值 Ra=700KN,桩尖进入持力层不得小于 600mm。6 层、2 层和 12 层各区间均设有沉降缝、变形缝和抗震缝,三缝合一。地下室剪力墙、柱和底板为 C30 P8抗渗混凝土结构,在主体 12 层设置了 4 个电梯井。柱的混凝土标号 C45、C40、C35、C30随 建 筑 增 高 而 逐 渐 降 低 , 柱 距 为 7.8m×10.8m 、 7.8m×3m 和7.8m×5.4m,柱截面为 800mm×800mm、700mm×700mm、500mm×500mm 和600mm×600mm,圆柱直径为 800mm,地面以上砼梁板标号为 C30。由于本工程为大开间阶梯教室,结构大跨度梁采纳预应力梁,此处梁板砼标号为22024 年 4 月 19 日下载后可任意编辑C40。2.11 工程地质及水文地质情况:本工程设计的持力层为第七层圆砾层,承载力标准值为 450Kpa。最上层土为粘土层,属于四类土。粘土层具有良好的可塑性,同时不易渗水和透水,因此本工程场地下存在地下水。地下水类型为上层滞水和潜水,其附存于地质报告中的第一层杂填土层中,其水位平均高度为 1.5 米,标高 198m～199m,随季节性水的饱和度有一定变化。柱状图如下:(详见 7 月 25 日吉林市勘测设计院提供的工程勘测报告)...
