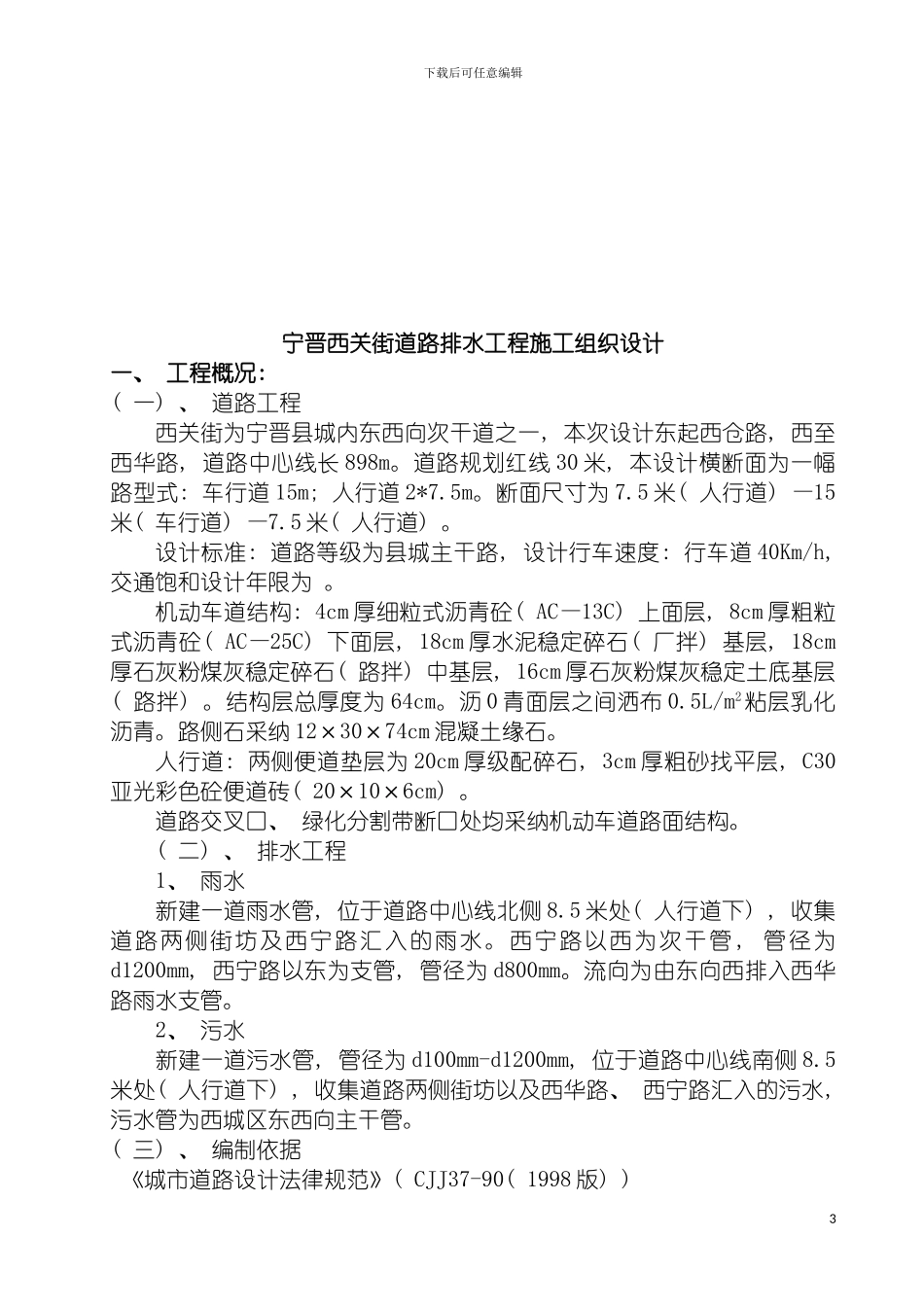

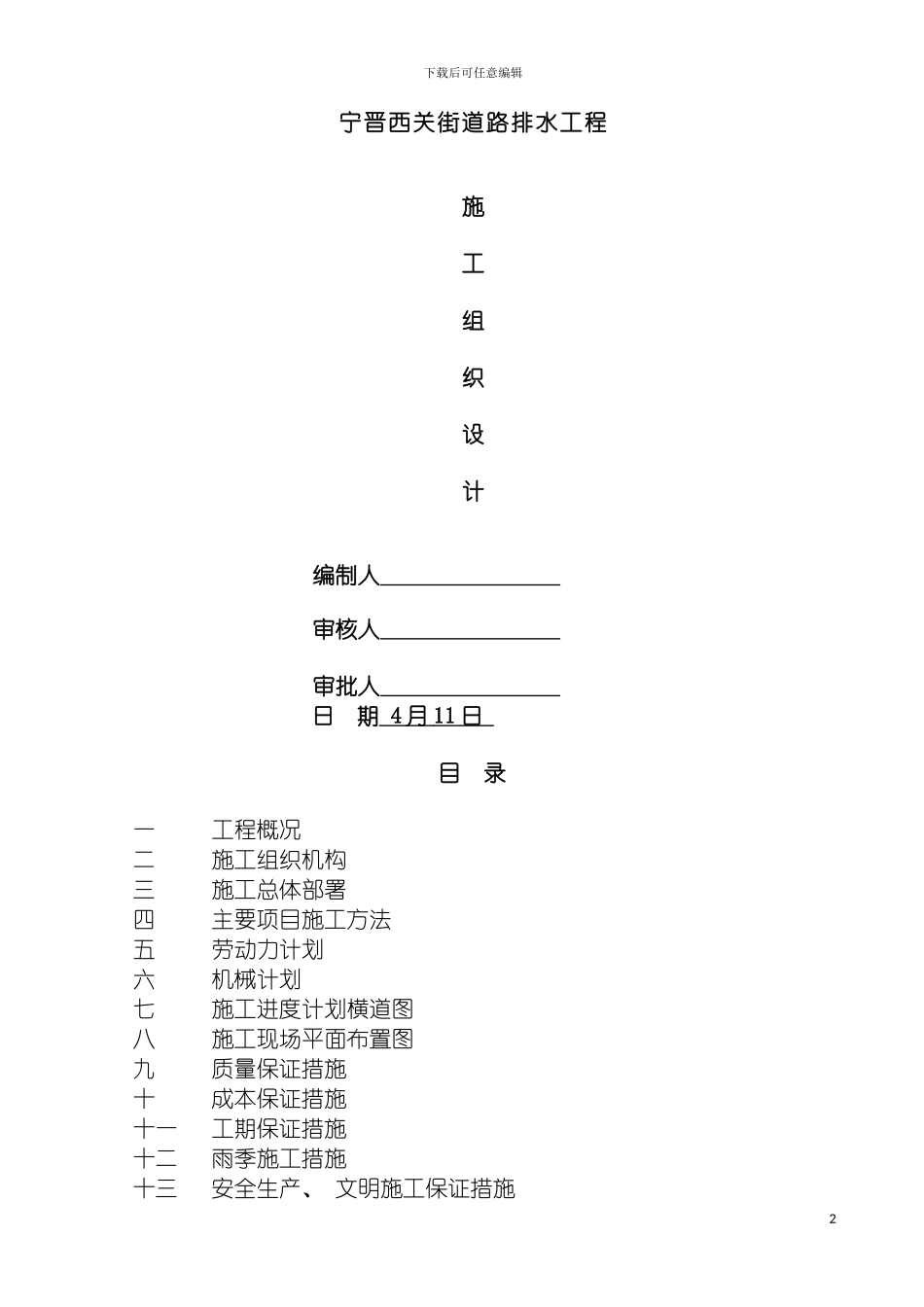

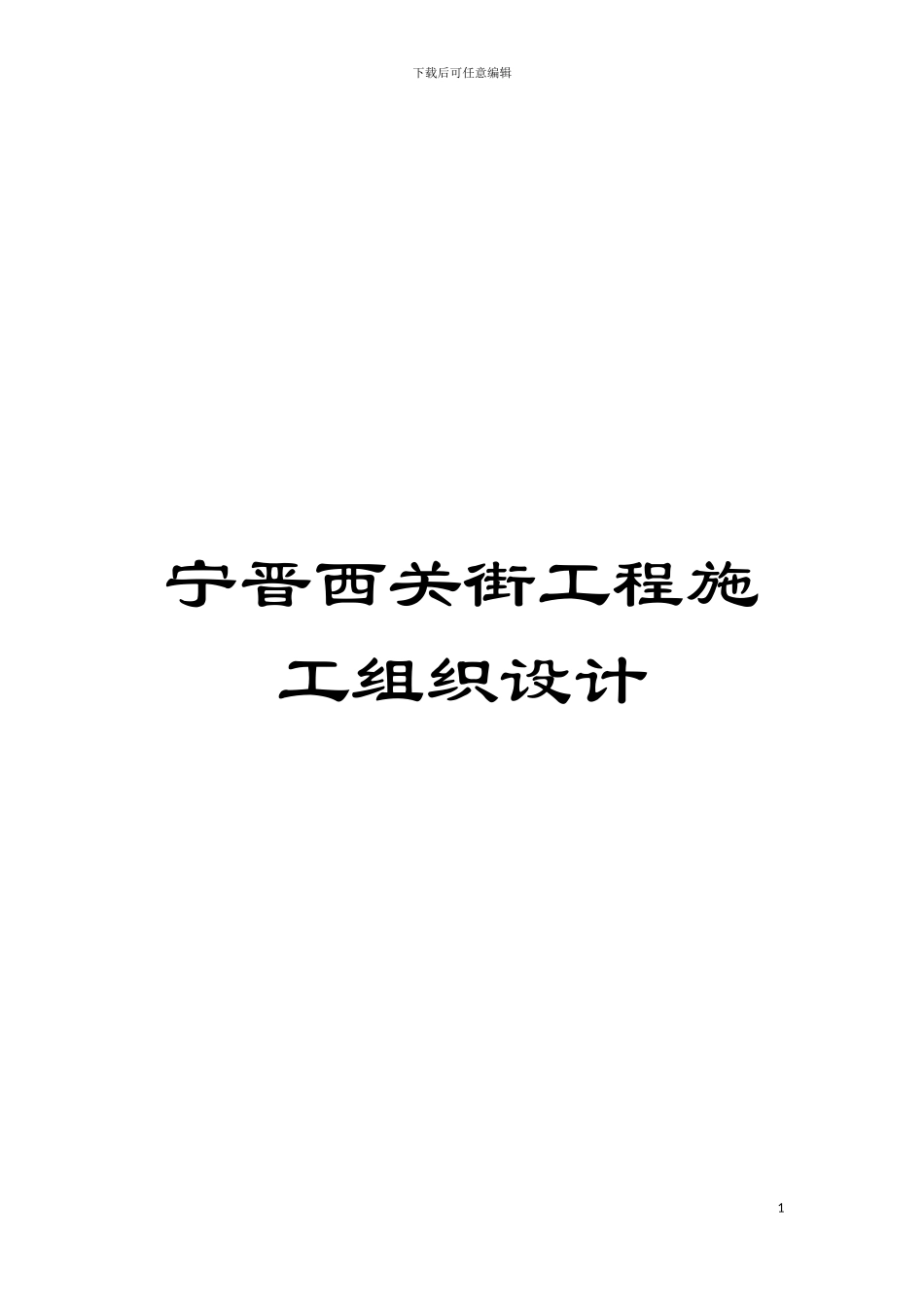

下载后可任意编辑宁晋西关街工程施工组织设计1下载后可任意编辑宁晋西关街道路排水工程施工 组织设计编制人 审核人 审批人 日 期 4 月 11 日 目 录一 工程概况二 施工组织机构三 施工总体部署四 主要项目施工方法五 劳动力计划 六 机械计划七 施工进度计划横道图八 施工现场平面布置图九 质量保证措施十 成本保证措施十一 工期保证措施十二 雨季施工措施十三 安全生产、 文明施工保证措施2下载后可任意编辑宁晋西关街道路排水工程施工组织设计一、 工程概况: ( 一) 、 道路工程西关街为宁晋县城内东西向次干道之一, 本次设计东起西仓路, 西至西华路, 道路中心线长 898m。道路规划红线 30 米, 本设计横断面为一幅路型式: 车行道 15m; 人行道 2*7.5m。断面尺寸为 7.5 米( 人行道) —15米( 车行道) —7.5 米( 人行道) 。设计标准: 道路等级为县城主干路, 设计行车速度: 行车道 40Km/h, 交通饱和设计年限为 。机动车道结构: 4cm 厚细粒式沥青砼( AC—13C) 上面层, 8cm 厚粗粒式沥青砼( AC—25C) 下面层, 18cm 厚水泥稳定碎石( 厂拌) 基层, 18cm厚石灰粉煤灰稳定碎石( 路拌) 中基层, 16cm 厚石灰粉煤灰稳定土底基层( 路拌) 。结构层总厚度为 64cm。沥 0 青面层之间洒布 0.5L/m2粘层乳化沥青。路侧石采纳 12×30×74cm 混凝土缘石。人行道: 两侧便道垫层为 20cm 厚级配碎石, 3cm 厚粗砂找平层, C30亚光彩色砼便道砖( 20×10×6cm) 。道路交叉口、 绿化分割带断口处均采纳机动车道路面结构。( 二) 、 排水工程1、 雨水新建一道雨水管, 位于道路中心线北侧 8.5 米处( 人行道下) , 收集道路两侧街坊及西宁路汇入的雨水。西宁路以西为次干管 , 管径为d1200mm, 西宁路以东为支管, 管径为 d800mm。流向为由东向西排入西华路雨水支管。2、 污水新建一道污水管, 管径为 d100mm-d1200mm, 位于道路中心线南侧 8.5米处( 人行道下) , 收集道路两侧街坊以及西华路、 西宁路汇入的污水, 污水管为西城区东西向主干管。( 三) 、 编制依据《城市道路设计法律规范》( CJJ37-90( 1998 版) ) 3下载后可任意编辑《道路工程制图标准》( GB50162-92) 《公路沥青路面设计法律规范》(JTG D50- ),《公路沥青路面施工技术法律规范》(JTG F40- ),《公路路基基层施工技术法律规范》(JTJ 034- ),《公路路基设计法律规范》(JTG D30- ); 《城镇...
