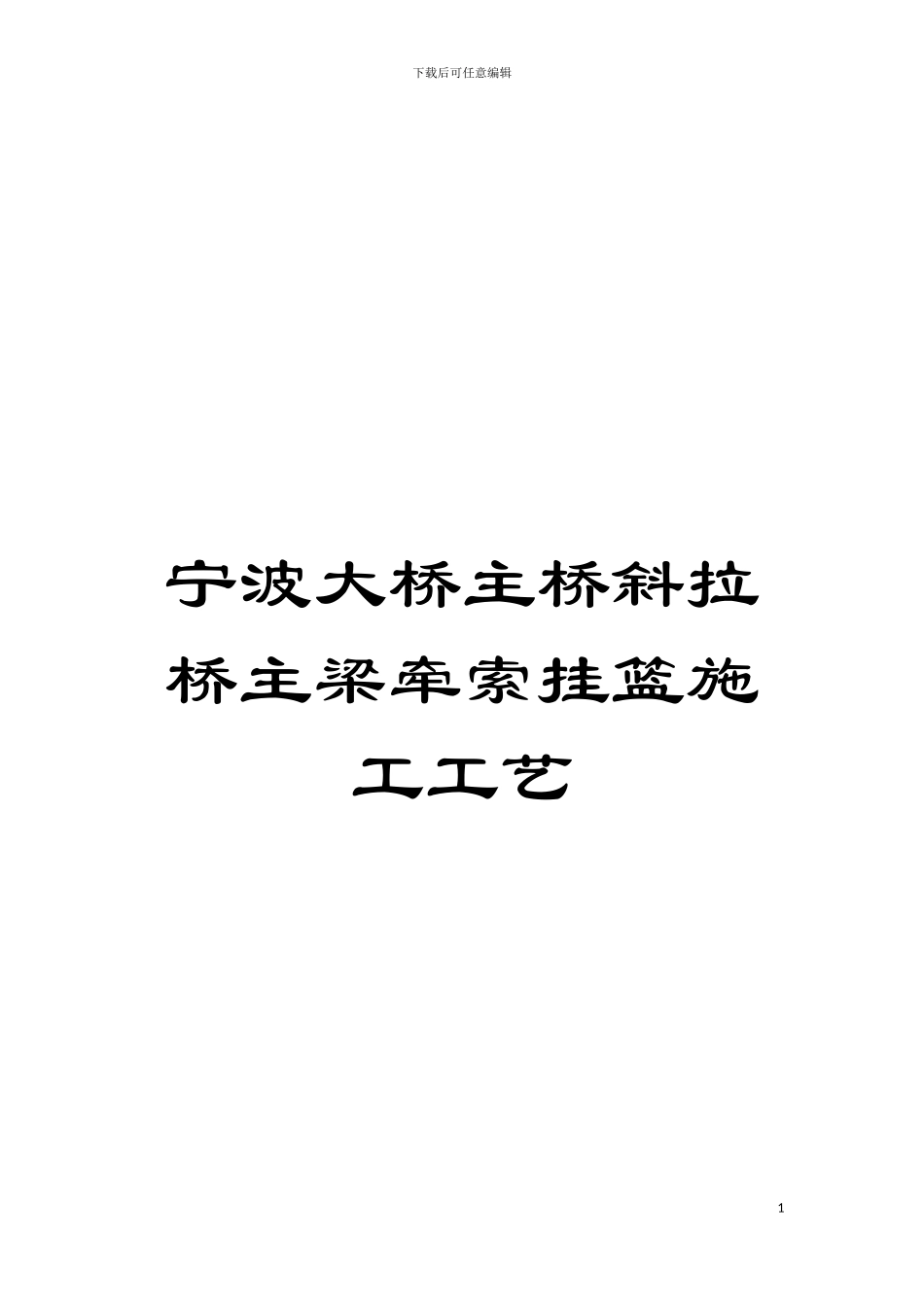

宁波大桥主桥斜拉桥主梁牵索挂篮施工工艺模板_第1页
1/38
宁波大桥主桥斜拉桥主梁牵索挂篮施工工艺模板_第2页
2/38

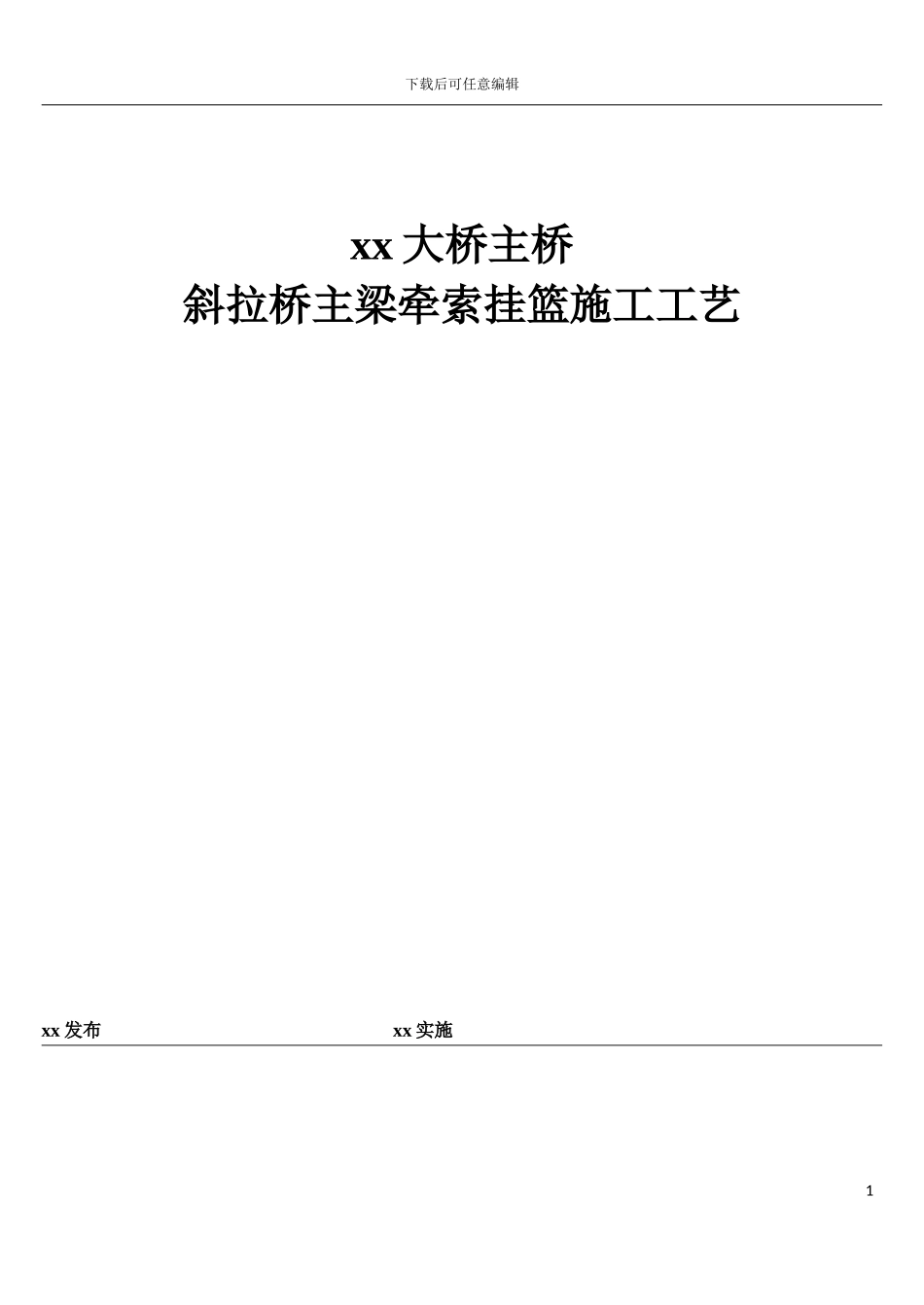

宁波大桥主桥斜拉桥主梁牵索挂篮施工工艺模板_第3页
3/38
下载后可任意编辑宁波大桥主桥斜拉桥主梁牵索挂篮施工工艺1下载后可任意编辑xx 大桥主桥斜拉桥主梁牵索挂篮施工工艺xx 发布 xx 实施1下载后可任意编辑一、 施工工艺编制依据1、 xx 大桥主桥上部结构设计图( 第四册) ; N-MD-变 05, 变 06 及96-变 06 号变更设计通知单; 主桥第 97034 号( 第 67 号中主桥第 97047号( 第 112 号设计) , 主桥第 97021 号( 第 116 号设计) 、 N-C110-1 图与主桥第 97045 号( 第 110 号设计) 、 主桥第 97022 号( 第 68 号设计) 等主梁预应力体系变更通知单; N-C84-1 图及第 113 号、 第 106 号、 第91 号、 第 83 号等 A 型横隔墙钢筋设计变更通知单; 第 87 号、 第 67 号、 第 47 号、 N-MD-72 变图及 N-MD-73 变图等锚块尺寸和配筋变更图及通知单; N-A-31 图、 N-A-33 图、 N-A-35 图、 N-A-35 变图、 N-A-38 图、 N-H-01 图及第 84 号、 第 62 号等附属结构设计图及变更通知单; 第107 号、 第 89 号、 第 88 号、 第 82 号、 第 80 号、 第 73 号及 N-C73-1~N-C73-4 图、 N-MD-74 图、 N-MD-75 图、 N-MP-55 图等缆索设计要素图变更通知单; 《xx 大桥主桥上部结构设计说明及 N-Z-01~08 图( 主桥施工工艺流程图与线型表) 。《xx 大桥主桥工程施工控制工作会议纪要》( 甬兴桥工[1997]27 号) 及《xx 大桥主桥施工控制实施细则》。 2、 大桥一处”牵索挂篮设计图”( 宁主挂-001~046 图) , ”牵索张拉锚固系统结构图”( 宁主挂-053 修~060 图) 以及”挂篮模板设计图”( NM-001、 NMA-01~23、 NMB-01~10、 NMC-01~21、 NME-01~04、 NMM-01~10 图) 。3、 《公路桥涵施工技术法律规范》”JTJ041-89”。二、 设计概况1、xx 大桥从 20#~25#墩主桥上部结构为( 74.5m+45m) 连续梁与( 213m+102m +83m+49.5m) 斜拉桥主梁, 22#墩为斜拉桥主塔墩, 中跨21#~22#墩跨距为 258m, 边跨 22#~24#墩跨距为 185m( 在中间 102m 处设2下载后可任意编辑有 23#辅助墩) , 西侧协作跨 20#~21# 墩跨距为 74.5m, 东侧协作跨24#~25#墩跨距为 49.5m。本工艺只指导斜拉桥主梁两侧对称悬浇施工。其中 1-0-1’#块为现浇段, 主垮 C2#~C26#块计 25 个块件( 除 26#块为3m 节段外, 其它均为 8m 节段) , 以及边跨 C2’#~C20’#块计 19 个块( 均为 8m 节段)...
