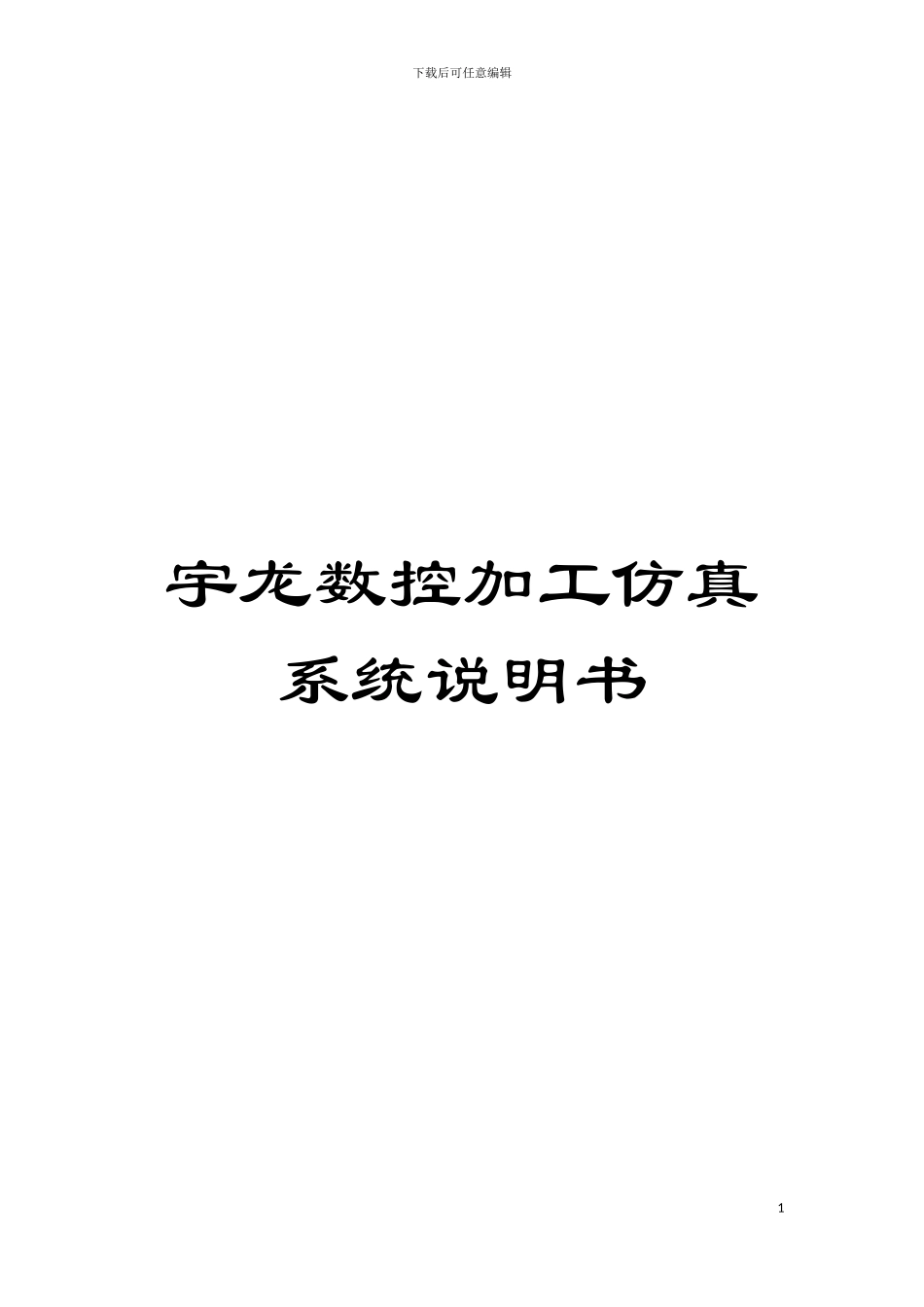

宇龙数控加工仿真系统说明书模板

宇龙数控加工仿真系统说明书模板_第1页
1/39
宇龙数控加工仿真系统说明书模板_第2页
2/39
宇龙数控加工仿真系统说明书模板_第3页
3/39

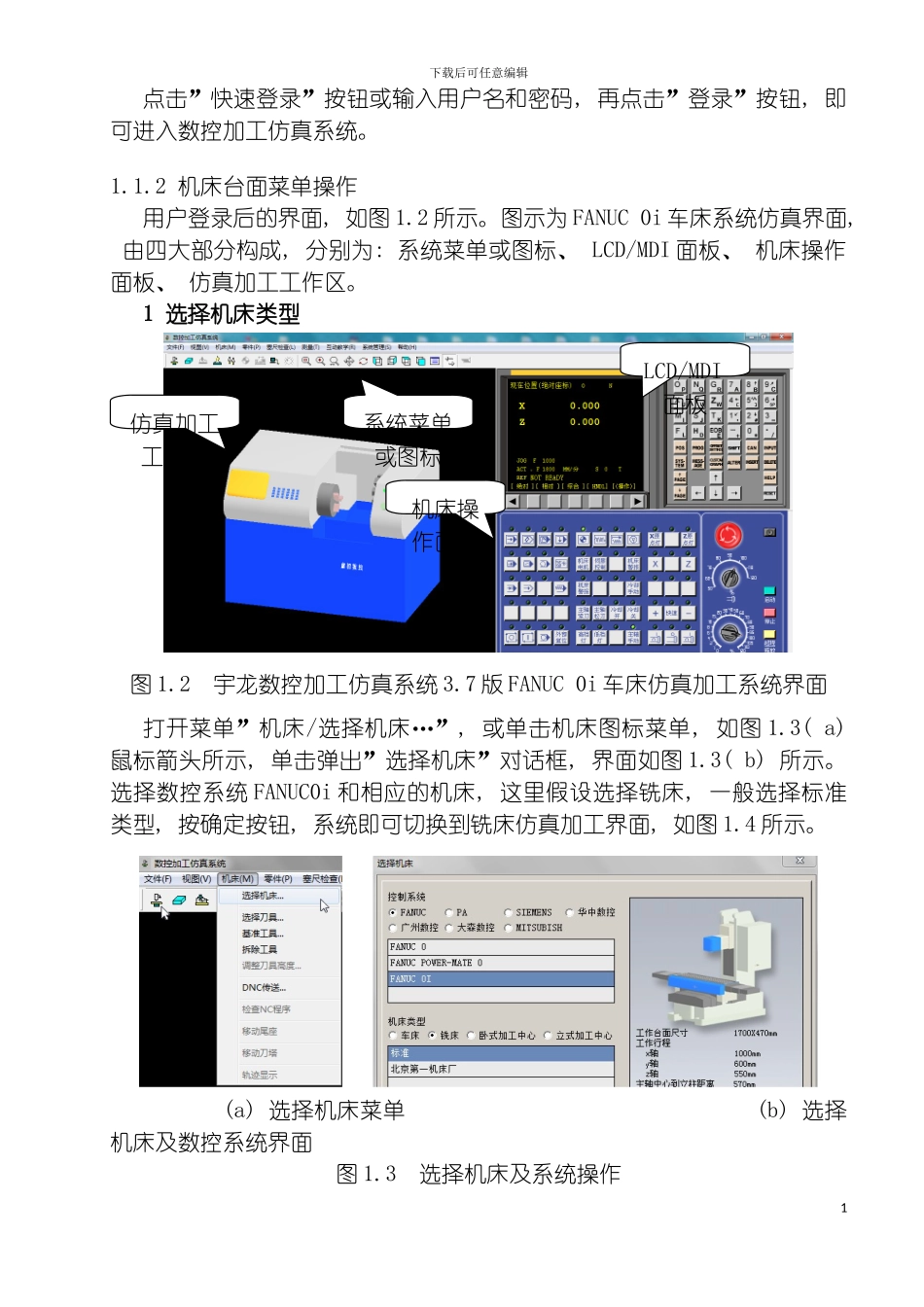

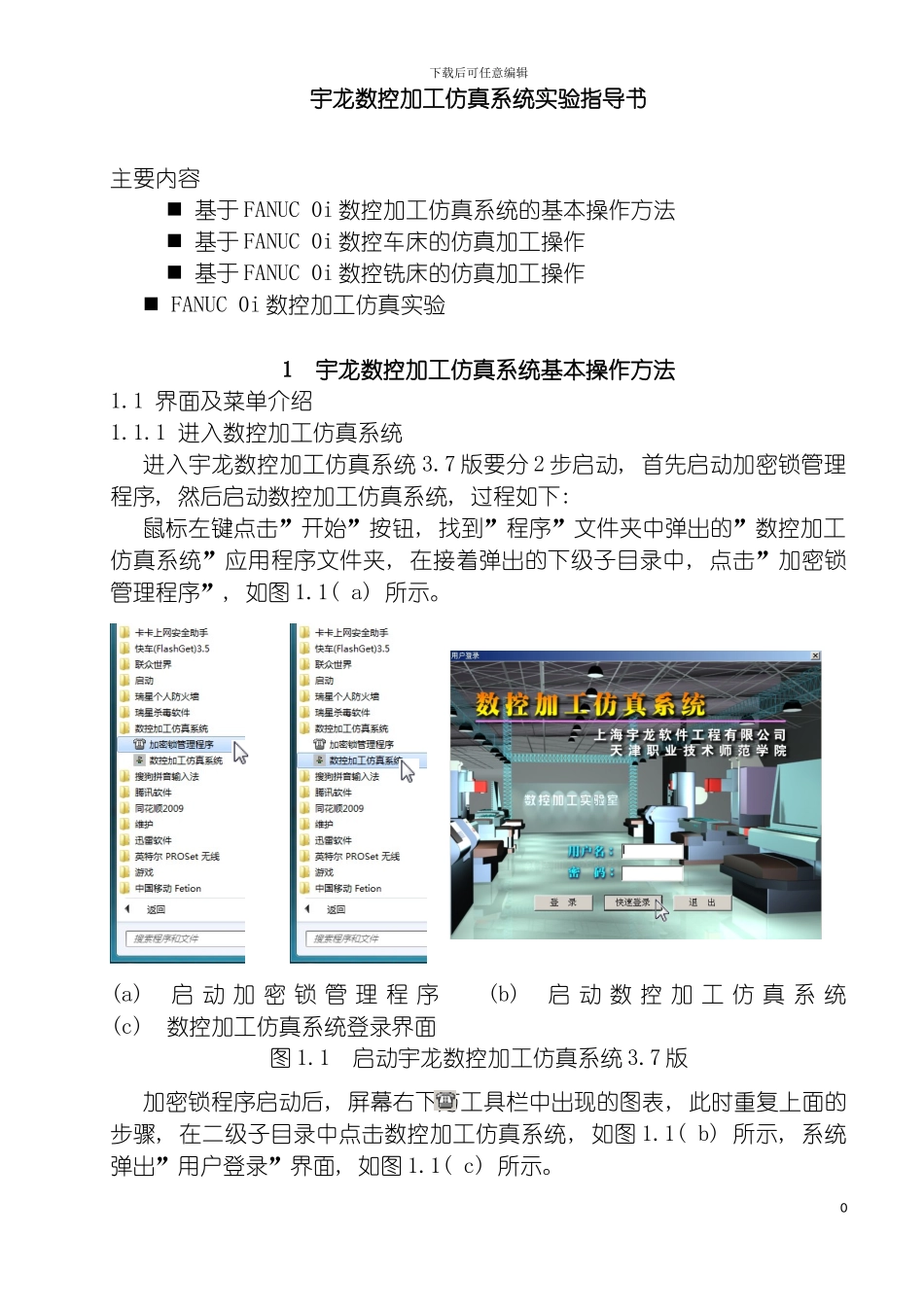

下载后可任意编辑宇龙数控加工仿真系统说明书1下载后可任意编辑宇龙数控加工仿真系统实验指导书主要内容 基于 FANUC 0i 数控加工仿真系统的基本操作方法 基于 FANUC 0i 数控车床的仿真加工操作 基于 FANUC 0i 数控铣床的仿真加工操作 FANUC 0i 数控加工仿真实验1 宇龙数控加工仿真系统基本操作方法1.1 界面及菜单介绍1.1.1 进入数控加工仿真系统进入宇龙数控加工仿真系统 3.7 版要分 2 步启动, 首先启动加密锁管理程序, 然后启动数控加工仿真系统, 过程如下: 鼠标左键点击”开始”按钮, 找到”程序”文件夹中弹出的”数控加工仿真系统”应用程序文件夹, 在接着弹出的下级子目录中, 点击”加密锁管理程序”, 如图 1.1( a) 所示。 (a) 启 动 加 密 锁 管 理 程 序 (b) 启 动 数 控 加 工 仿 真 系 统 (c) 数控加工仿真系统登录界面图 1.1 启动宇龙数控加工仿真系统 3.7 版加密锁程序启动后, 屏幕右下方工具栏中出现的图表, 此时重复上面的步骤, 在二级子目录中点击数控加工仿真系统, 如图 1.1( b) 所示, 系统弹出”用户登录”界面, 如图 1.1( c) 所示。0下载后可任意编辑点击”快速登录”按钮或输入用户名和密码, 再点击”登录”按钮, 即可进入数控加工仿真系统。1.1.2 机床台面菜单操作用户登录后的界面, 如图 1.2 所示。图示为 FANUC 0i 车床系统仿真界面, 由四大部分构成, 分别为: 系统菜单或图标、 LCD/MDI 面板、 机床操作面板、 仿真加工工作区。1 选择机床类型图 1.2 宇龙数控加工仿真系统 3.7 版 FANUC 0i 车床仿真加工系统界面打开菜单”机床/选择机床…”, 或单击机床图标菜单, 如图 1.3( a) 鼠标箭头所示, 单击弹出”选择机床”对话框, 界面如图 1.3( b) 所示。选择数控系统 FANUC0i 和相应的机床, 这里假设选择铣床, 一般选择标准类型, 按确定按钮, 系统即可切换到铣床仿真加工界面, 如图 1.4 所示。 (a) 选择机床菜单 (b) 选择机床及数控系统界面图 1.3 选择机床及系统操作1系统菜单或图标仿真加工工作区LCD/MDI面板机床操作面板下载后可任意编辑图 1.4 宇龙数控加工仿真系统 3.7 版 FANUC 0i 铣床仿真加工系统界面2 工件的使用( 1) 定义毛坯打开菜单”零件/定义毛坯”或在工具条上选择” ”, 如图 1.5( a) 箭头所示, 系统弹出定义毛坯的对话框, 有长方形和圆形两种毛坯可供选择,...
