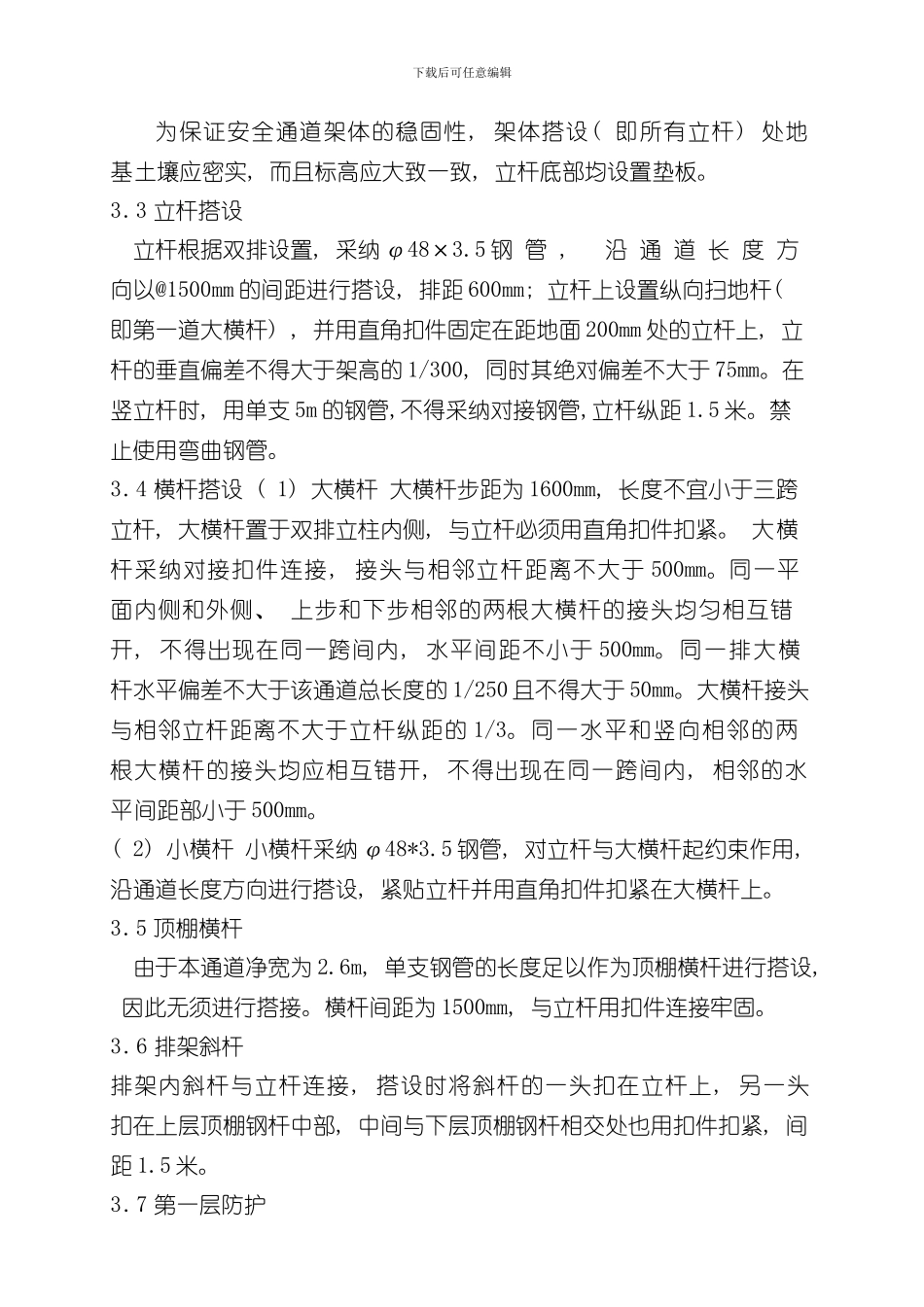

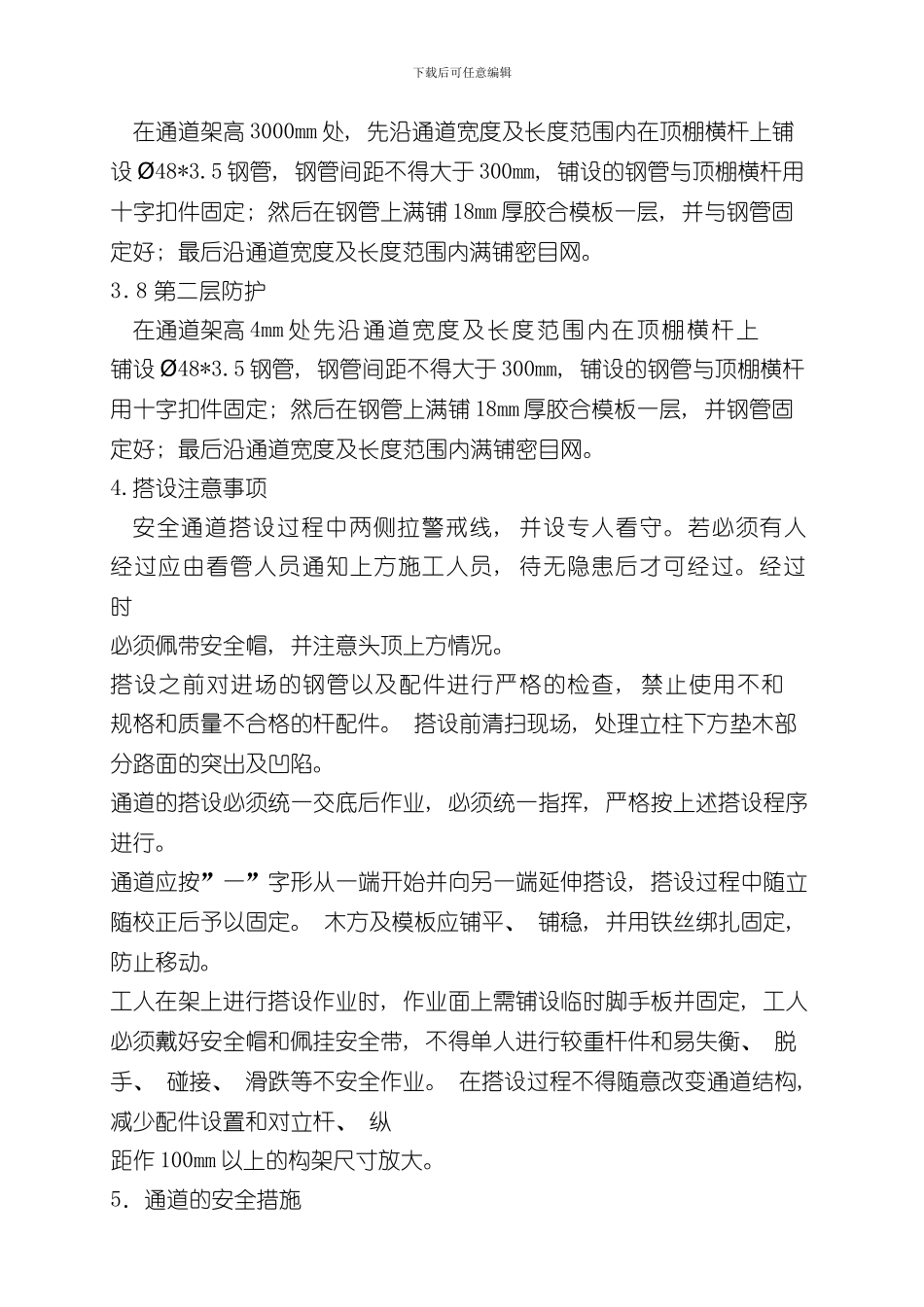

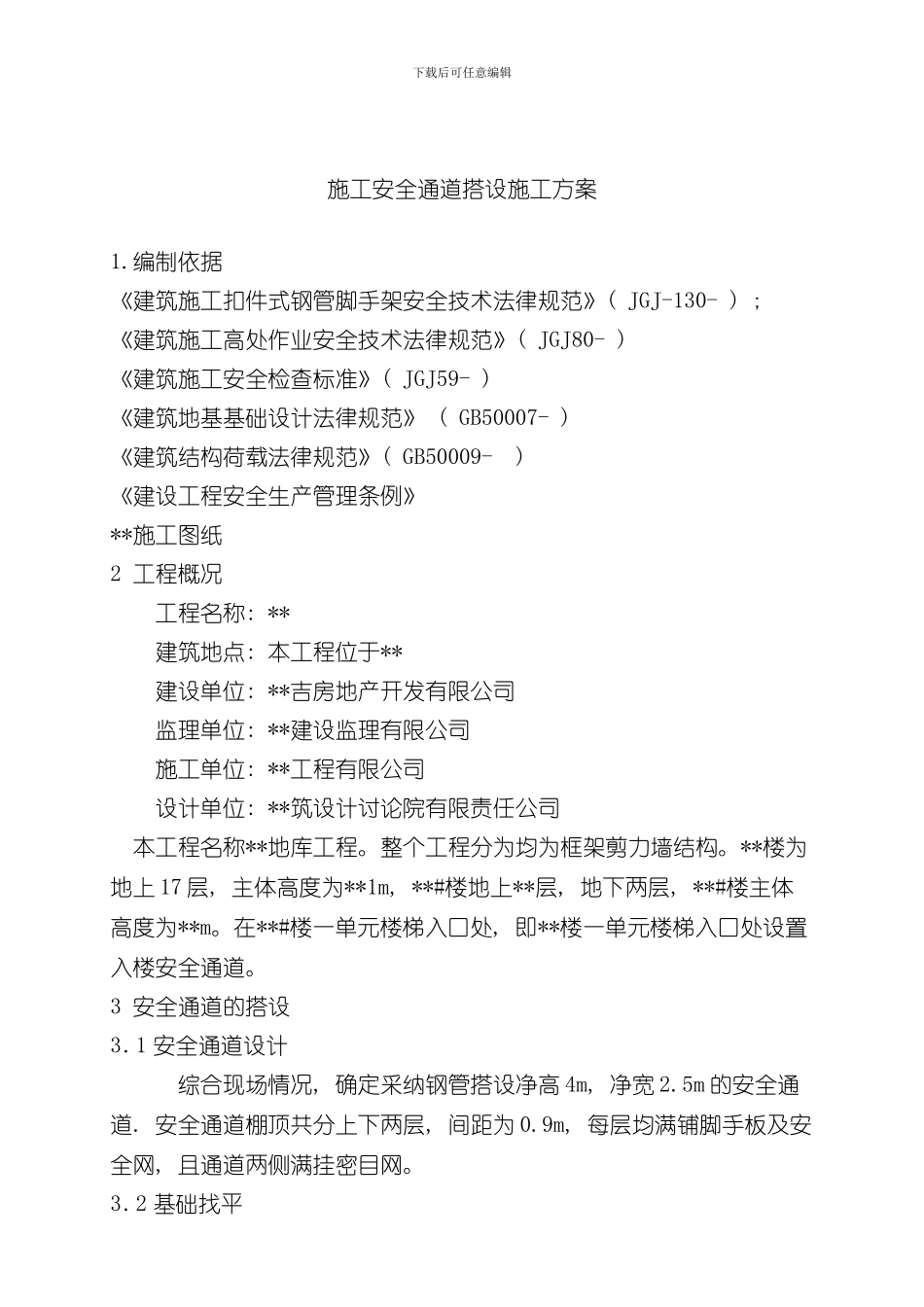

下载后可任意编辑施工安全通道搭设施工方案1.编制依据 《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ-130- ) ; 《建筑施工高处作业安全技术法律规范》( JGJ80- ) 《建筑施工安全检查标准》( JGJ59- ) 《建筑地基基础设计法律规范》 ( GB50007- ) 《建筑结构荷载法律规范》( GB50009- ) 《建设工程安全生产管理条例》 **施工图纸2 工程概况工程名称: ** 建筑地点: 本工程位于**建设单位: **吉房地产开发有限公司监理单位: **建设监理有限公司施工单位: **工程有限公司设计单位: **筑设计讨论院有限责任公司本工程名称**地库工程。整个工程分为均为框架剪力墙结构。**楼为地上 17 层, 主体高度为**1m, **#楼地上**层, 地下两层, **#楼主体高度为**m。在**#楼一单元楼梯入口处, 即**楼一单元楼梯入口处设置入楼安全通道。3 安全通道的搭设3.1 安全通道设计综合现场情况, 确定采纳钢管搭设净高 4m, 净宽 2.5m 的安全通道. 安全通道棚顶共分上下两层, 间距为 0.9m, 每层均满铺脚手板及安全网, 且通道两侧满挂密目网。3.2 基础找平 下载后可任意编辑为保证安全通道架体的稳固性, 架体搭设( 即所有立杆) 处地基土壤应密实, 而且标高应大致一致, 立杆底部均设置垫板。3.3 立杆搭设 立杆根据双排设置, 采纳 φ48×3.5 钢 管 , 沿 通 道 长 度 方向以@1500mm 的间距进行搭设, 排距 600mm; 立杆上设置纵向扫地杆( 即第一道大横杆) , 并用直角扣件固定在距地面 200mm 处的立杆上, 立杆的垂直偏差不得大于架高的 1/300, 同时其绝对偏差不大于 75mm。在竖立杆时, 用单支 5m 的钢管,不得采纳对接钢管,立杆纵距 1.5 米。禁止使用弯曲钢管。 3.4 横杆搭设 ( 1) 大横杆 大横杆步距为 1600mm, 长度不宜小于三跨立杆, 大横杆置于双排立柱内侧, 与立杆必须用直角扣件扣紧。 大横杆采纳对接扣件连接, 接头与相邻立杆距离不大于 500mm。同一平面内侧和外侧、 上步和下步相邻的两根大横杆的接头均匀相互错开, 不得出现在同一跨间内, 水平间距不小于 500mm。同一排大横杆水平偏差不大于该通道总长度的 1/250 且不得大于 50mm。大横杆接头与相邻立杆距离不大于立杆纵距的 1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开, 不得出现在同一跨间内, 相邻的水平间距部小于 500mm。 ( 2) 小横杆 小横杆采纳 φ48*3.5 钢管, 对立杆与大横杆起约...
