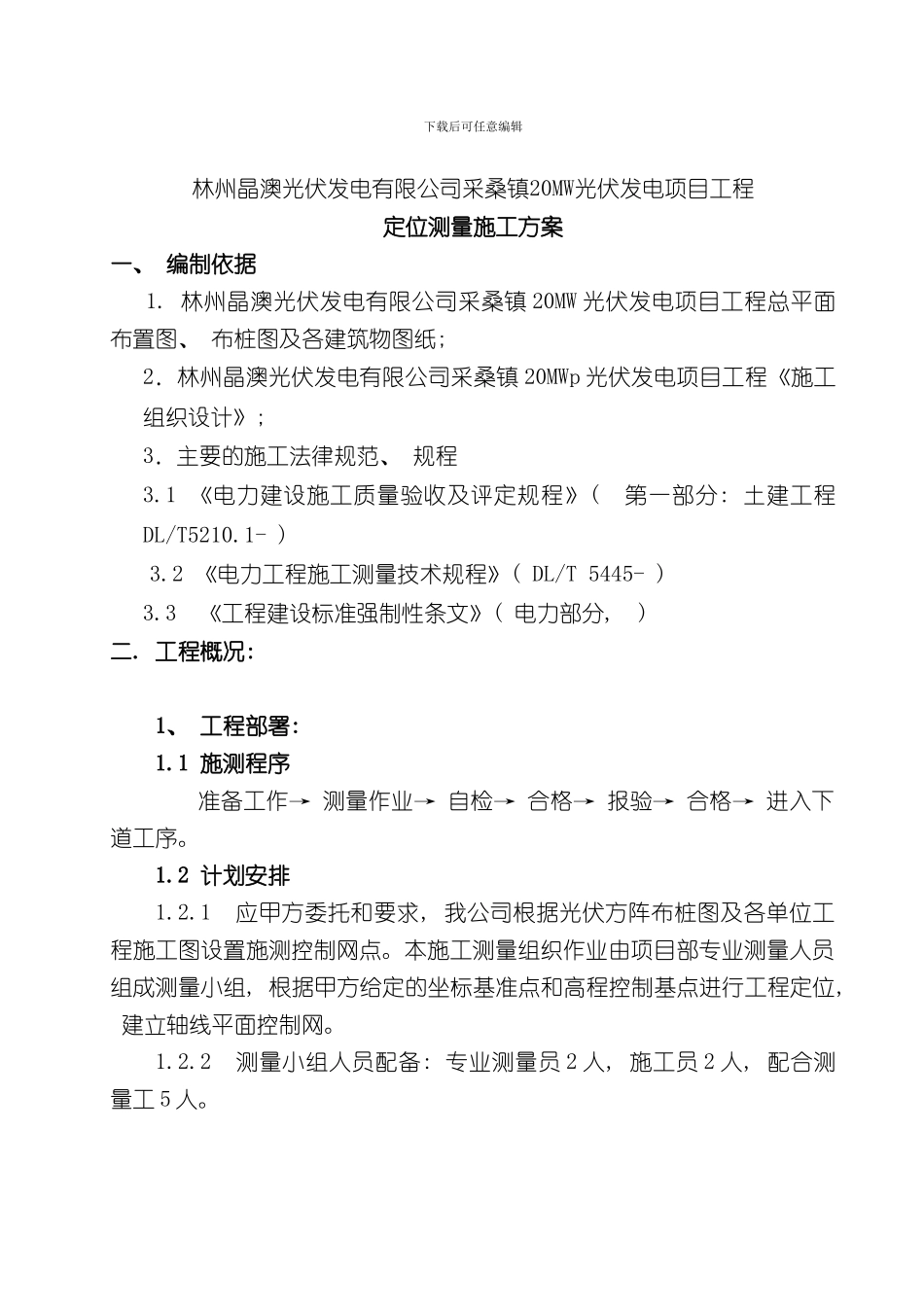

下载后可任意编辑林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程定位测量施工方案批 准: 审 核: 编 制: 新洋国际电力集团有限公司林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程 01 月 20 日下载后可任意编辑林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程定位测量施工方案一、 编制依据 1. 林州晶澳光伏发电有限公司采桑镇 20MW 光伏发电项目工程总平面布置图、 布桩图及各建筑物图纸; 2．林州晶澳光伏发电有限公司采桑镇 20MWp 光伏发电项目工程《施工组织设计》; 3．主要的施工法律规范、 规程3.1 《电力建设施工质量验收及评定规程》( 第一部分: 土建工程 DL/T5210.1- ) 3.2 《电力工程施工测量技术规程》( DL/T 5445- ) 3.3 《工程建设标准强制性条文》( 电力部分, ) 二. 工程概况: 1、 工程部署: 1.1 施测程序准备工作→ 测量作业→ 自检→ 合格→ 报验→ 合格→ 进入下道工序。1.2 计划安排 1.2.1 应甲方委托和要求, 我公司根据光伏方阵布桩图及各单位工程施工图设置施测控制网点。本施工测量组织作业由项目部专业测量人员组成测量小组, 根据甲方给定的坐标基准点和高程控制基点进行工程定位, 建立轴线平面控制网。1.2.2 测量小组人员配备: 专业测量员 2 人, 施工员 2 人, 配合测量工 5 人。 下载后可任意编辑1.2.3 作业前, 根据规定程序检查验收, 对施测组全体人员进行详细的图纸交底和方案交底, 根据项目总体进度计划进行统一安排, 明确分工和责任。1.2.4 根据基础平面图及相关施工图纸, 本测量作业计划: 01 月13 日至 03 月 20 号完成。三. 施测的基本要求 1、 施测原则 1.1 严格执行测量法律规范, 按法律规范标准正确作业; 应遵守先整体后局部的作业程序, 先确定平面控制网, 后以控制网为依据, 进行各局部轴线的定位放线。 1.2 必须严格审核测量原始数据的准确行, 坚持测量放线与计算工作同步校核的工作方法。1.3 定位工作执行自检, 互检合格后再报验的工作制度。1.4 测量方法要简捷, 仪器使用要熟练, 再满足工程需要的前提下, 力争做到省工省时省费用。1.5 明确为工程服务、 按图施工、 质量第一的宗旨, 紧密配合施工, 发扬团结协作、 实事求是、 仔细负责的作风。2、 施工准备2.1 资料整理和运用。 施工测量前应根据任务要求, 搜集和分析有关施工资料, 如场地现有地形图和必要的地质资料、 工程勘...
