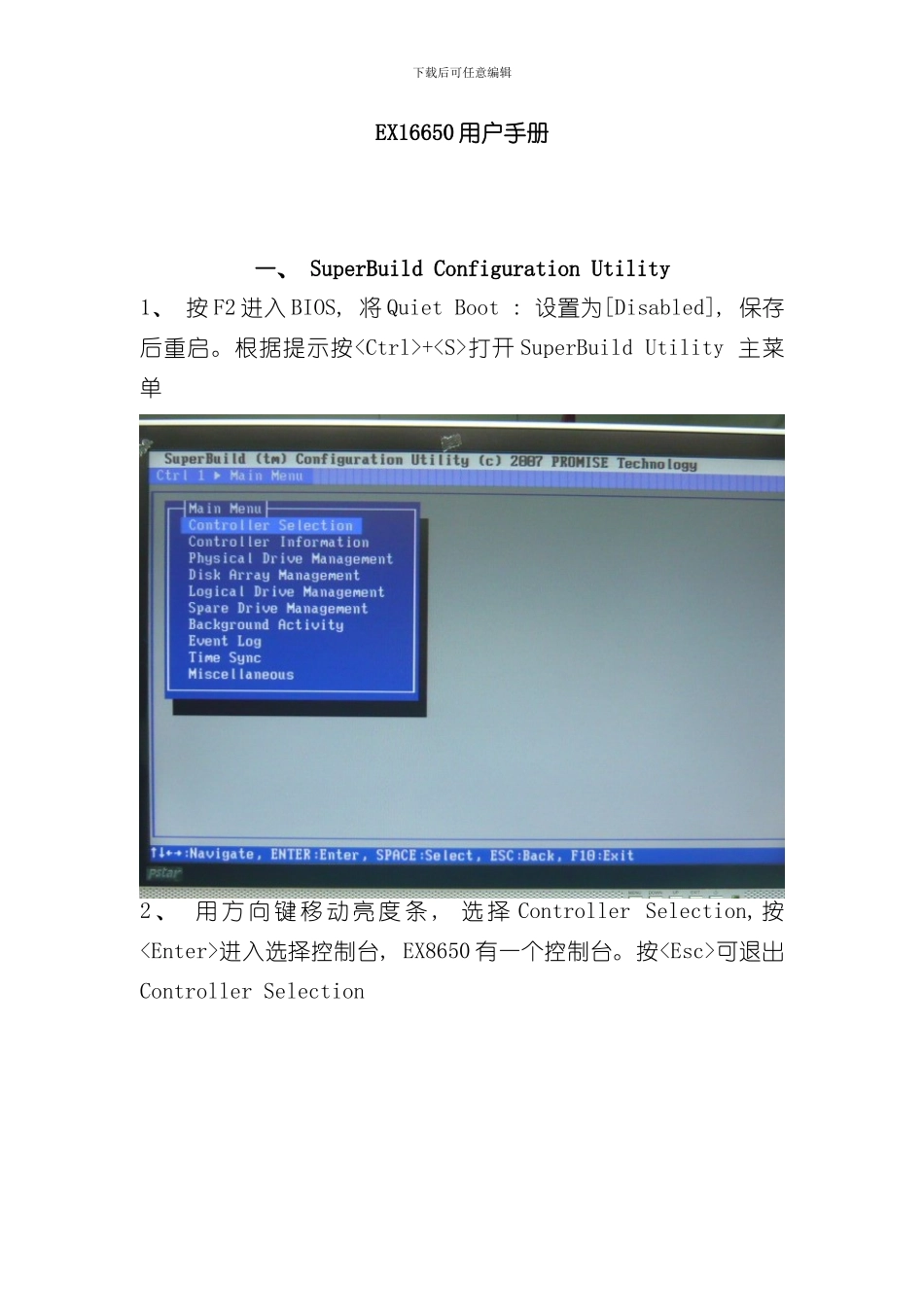

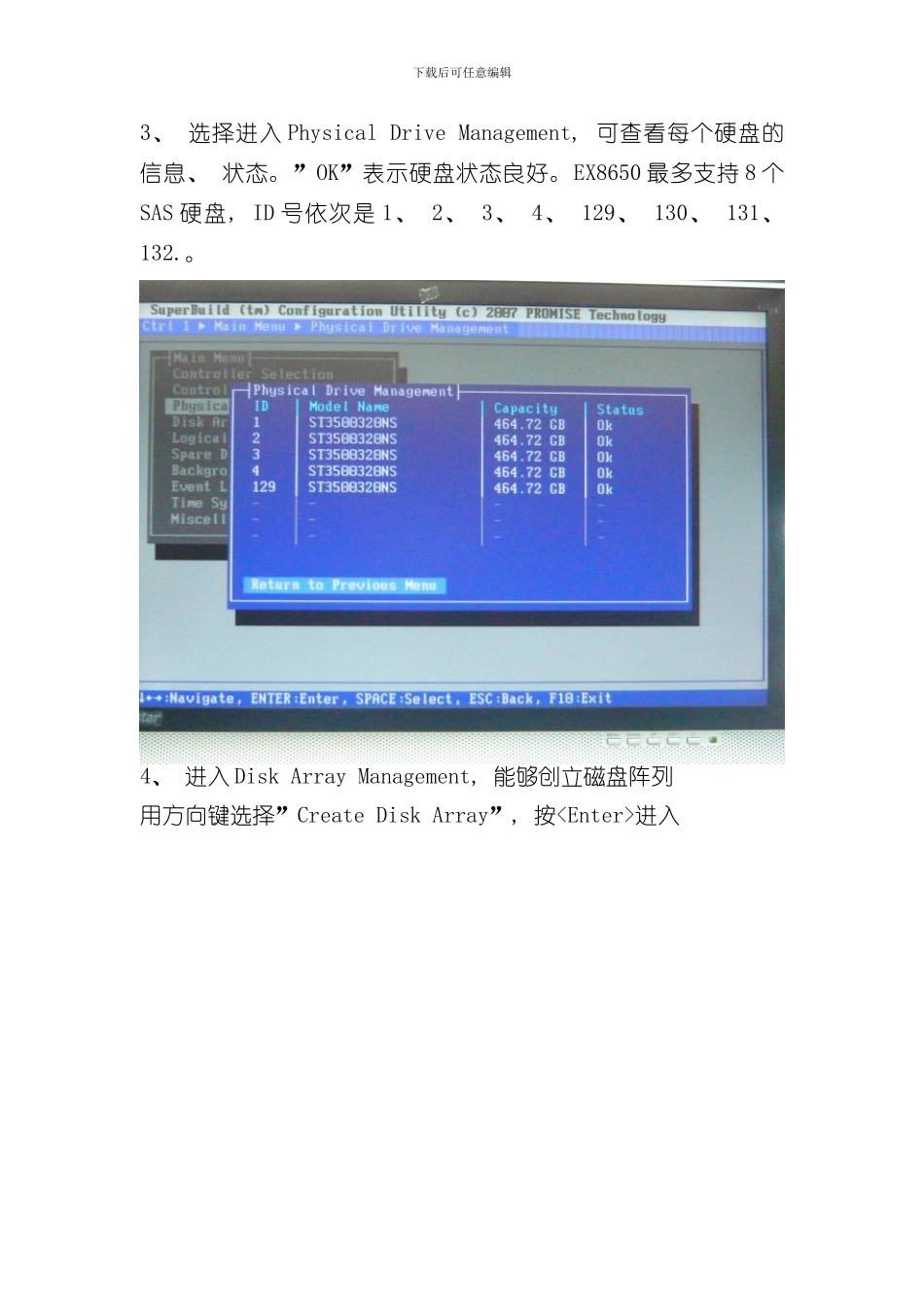

下载后可任意编辑EX16650 用户手册一、 SuperBuild Configuration Utility1、 按 F2 进入 BIOS, 将 Quiet Boot : 设置为[Disabled], 保存后重启。根据提示按+打开 SuperBuild Utility 主菜单2 、 用 方 向 键 移 动 亮 度 条 , 选 择 Controller Selection, 按进入选择控制台, EX8650 有一个控制台。按可退出Controller Selection下载后可任意编辑3、 选择 Controller Information, 查看控制台固件、 BIOS 等信息下载后可任意编辑3、 选择进入 Physical Drive Management, 可查看每个硬盘的信息、 状态。”OK”表示硬盘状态良好。EX8650 最多支持 8 个SAS 硬盘, ID 号依次是 1、 2、 3、 4、 129、 130、 131、 132.。4、 进入 Disk Array Management, 能够创立磁盘阵列用方向键选择”Create Disk Array”, 按进入下载后可任意编辑右箭头, 选择”Disk Array Name”,按键后, 为阵列命名。例如这里命名为”RAID5”下载后可任意编辑用方向键将亮度条移动至需要做阵列的各个硬盘位置, 按或选定下载后可任意编辑选定的硬盘会变成黄色, ID 号前会有个”*”, 选定完毕后将亮度条移动至”Save Configuration”,按保存配置下载后可任意编辑保存完毕后会返回到 Disk Array Management 界面, 显示阵列信息。假如还有多余硬盘需要做阵列, 可继续选择”Create Disk Array”, 重复上述动作做另一组阵列假如要删除以前做的阵列, 用选择要删除的阵列后, 选择”Delete Selected Disk Array”即可。注意: 删除阵列, 该阵列下的所有逻辑磁盘同时也会被删除, 数据会丢失下载后可任意编辑5、 进入 Logic Drive Management, 能够创立逻辑磁盘。选择”Create Logical Drive”按进入下载后可任意编辑用或选择要创立逻辑盘的阵列。选定后的阵列颜色变黄, ID 号前会多个”*”将亮度条移至”Next Step”,按进入 RAID 配置界面亮度条移动至”Logic Drive Name”处。按后, 为将要建立的逻辑盘命名, 一般根据 RAID 级别命名下载后可任意编辑选择 RAID 级别, EX8650 支持 RAID 0、 RAID 1E、 RAID 5、 RAID6下载后可任意编辑选择”Capacity”可为逻辑磁盘配置容量大小, ”0”表示所有能用到的容量。”Stripe Size”和”Sector Size”能够...
