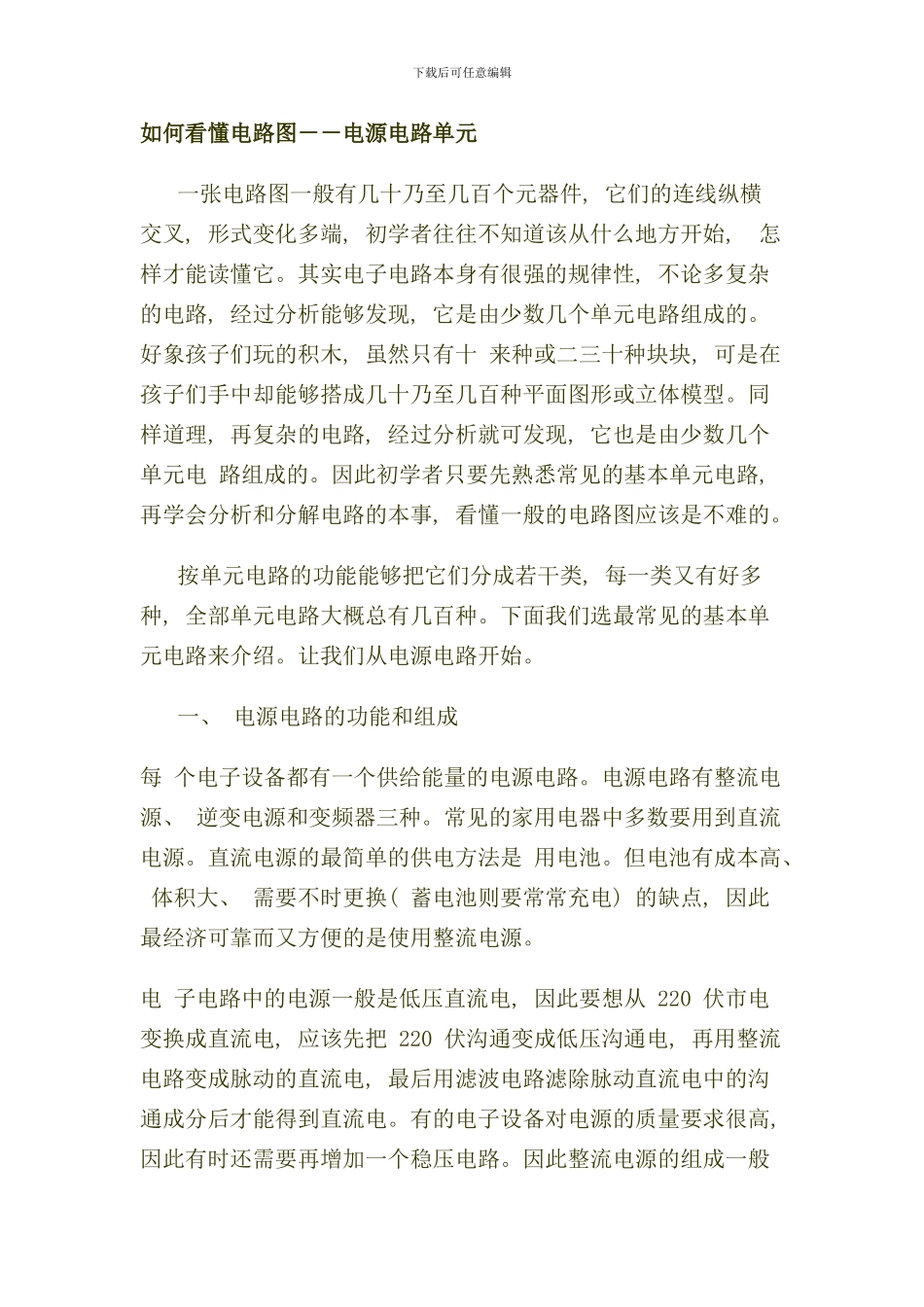

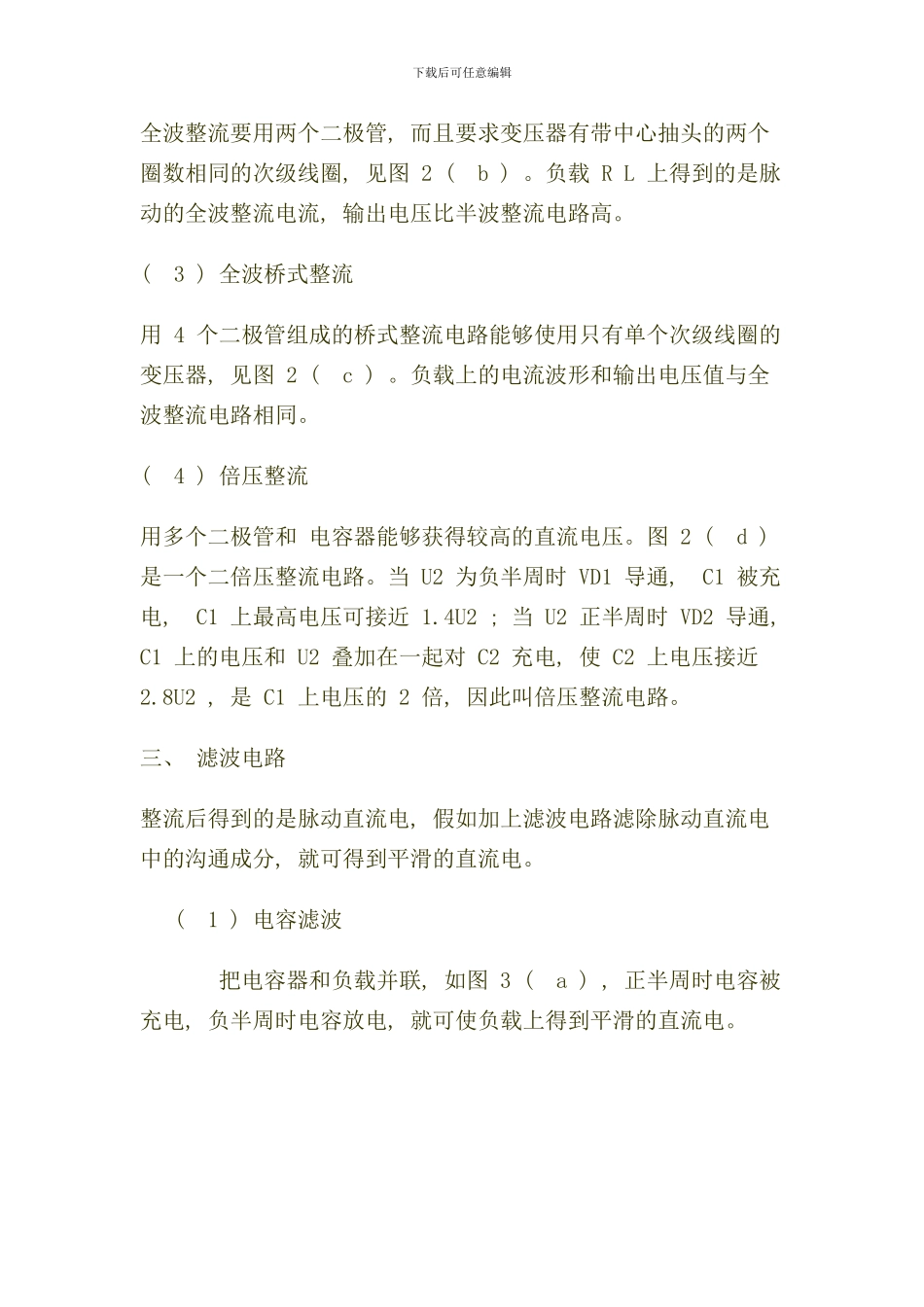

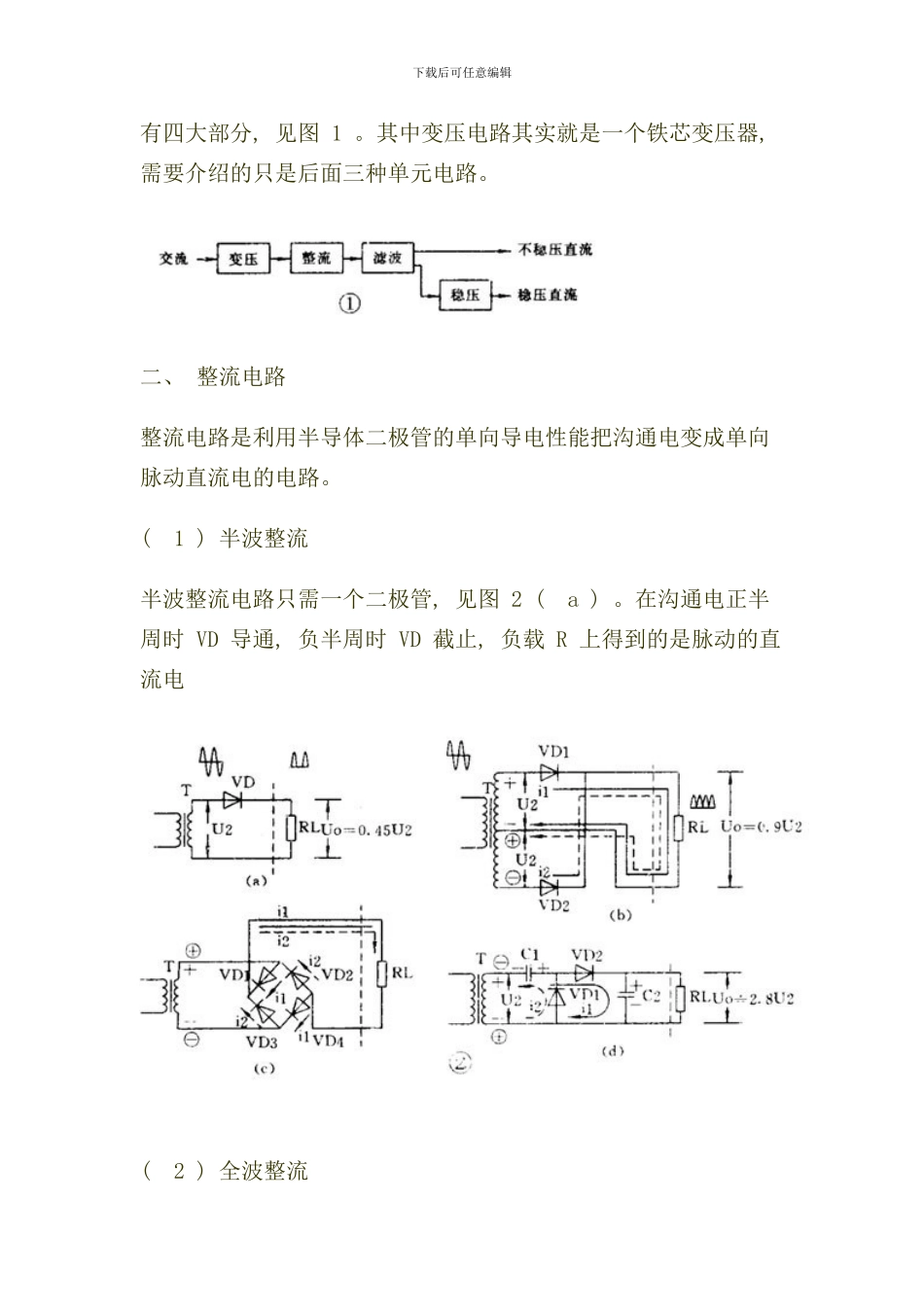

下载后可任意编辑如何看懂电路图－－电源电路单元一张电路图一般有几十乃至几百个元器件, 它们的连线纵横交叉, 形式变化多端, 初学者往往不知道该从什么地方开始, 怎样才能读懂它。其实电子电路本身有很强的规律性, 不论多复杂的电路, 经过分析能够发现, 它是由少数几个单元电路组成的。好象孩子们玩的积木, 虽然只有十 来种或二三十种块块, 可是在孩子们手中却能够搭成几十乃至几百种平面图形或立体模型。同样道理, 再复杂的电路, 经过分析就可发现, 它也是由少数几个单元电 路组成的。因此初学者只要先熟悉常见的基本单元电路, 再学会分析和分解电路的本事, 看懂一般的电路图应该是不难的。按单元电路的功能能够把它们分成若干类, 每一类又有好多种, 全部单元电路大概总有几百种。下面我们选最常见的基本单元电路来介绍。让我们从电源电路开始。一、 电源电路的功能和组成每 个电子设备都有一个供给能量的电源电路。电源电路有整流电源、 逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是 用电池。但电池有成本高、 体积大、 需要不时更换( 蓄电池则要常常充电) 的缺点, 因此最经济可靠而又方便的是使用整流电源。电 子电路中的电源一般是低压直流电, 因此要想从 220 伏市电变换成直流电, 应该先把 220 伏沟通变成低压沟通电, 再用整流电路变成脉动的直流电, 最后用滤波电路滤除脉动直流电中的沟通成分后才能得到直流电。有的电子设备对电源的质量要求很高, 因此有时还需要再增加一个稳压电路。因此整流电源的组成一般下载后可任意编辑有四大部分, 见图 1 。其中变压电路其实就是一个铁芯变压器, 需要介绍的只是后面三种单元电路。二、 整流电路整流电路是利用半导体二极管的单向导电性能把沟通电变成单向脉动直流电的电路。( 1 ) 半波整流半波整流电路只需一个二极管, 见图 2 ( a ) 。在沟通电正半周时 VD 导通, 负半周时 VD 截止, 负载 R 上得到的是脉动的直流电( 2 ) 全波整流下载后可任意编辑全波整流要用两个二极管, 而且要求变压器有带中心抽头的两个圈数相同的次级线圈, 见图 2 ( b ) 。负载 R L 上得到的是脉动的全波整流电流, 输出电压比半波整流电路高。( 3 ) 全波桥式整流用 4 个二极管组成的桥式整流电路能够使用只有单个次级线圈的变压器, 见图 2 ( c ) 。负载上的电流波形和输出电压值与全波整流电...
