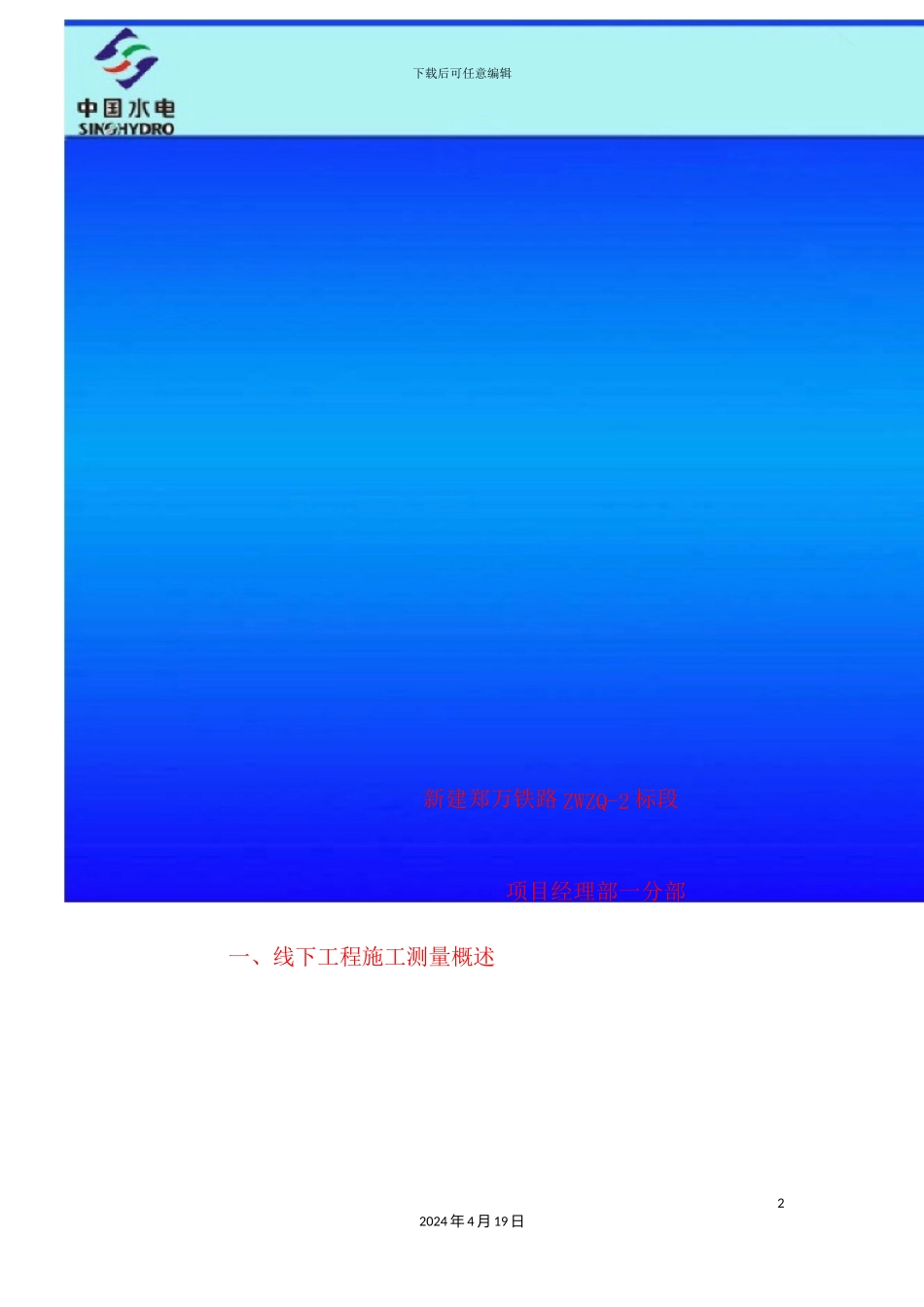

下载后可任意编辑客运专线铁路线下工程施工测量技术交底客运专线铁路线下工程施工测量技术交底12024 年 4 月 19 日下载后可任意编辑新建郑万铁路 ZWZQ-2 标段 项目经理部一分部一、线下工程施工测量概述&概述:22024 年 4 月 19 日下载后可任意编辑高速铁路客运专线以其输送能力大、速度快、安全性好、舒适方便等优点开始在中国进入了高速进展阶段。高速铁路设计时速 200km/h～350km/h,运行目标是高安全性和高乘坐舒适性,任何一个小小的颠簸,都会给旅客列车带来严重的安全事故。因此,要求轨道结构必须具备高平顺度和高稳定性。而轨道具备高平顺性和高稳定性的条件,要求铁路工程必须严格根据设计的线型施工,保持精确的几何线性参数;就给线下工程的施工质量提出了非常高的要求,32024 年 4 月 19 日下载后可任意编辑而且必须建立一套与之相适应的精密工程测量体系。德国睿铁公司(RailOne)执行副总裁巴哈曼先生在总结无碴轨道铁路建设经验时说:要成功地建设无碴轨道,就必须有一套完整、高效且非常精确的测量系统——否则必定失败。二、线下工程施工测量概念&概念:线下工程:无碴轨道以下的铁路土建部分含轨道板施工,均称线下工程,即路基,隧42024 年 4 月 19 日下载后可任意编辑道,桥涵。精密工程测量:客运专线铁路精密工程测量是相对于传统的铁路工程测量而言,客运专线铁路的平顺性要求极高,传统的测量方法及测量精度已经无法满足客运专线铁路工程精度要求。把适合于客运专线铁路工程测量的技术体系称为”精密工程测量”。精测网:高速铁路客运专线精密工程测量控制网简称”精测网”,其包括以下内容:框架控制网(CP0):采纳 GPS 测量方法建立,作为全线精测网坐52024 年 4 月 19 日≥800m下载后可任意编辑标起算基准。基础平面控制网(CPI):在 CP0 的基础上沿线布设,为 CPII 提供起闭基准。线路平面控制网(CPII):在 CPI 的基础上沿线线路附近布设,为勘测、施工阶段的线路测量和轨道控制测量提供平面起闭基准。二、线下工程施工测量概念轨道控制网(CPIII):沿线路布设的平面、高程控制网,平面起闭于 CPI 及CPII,高程起闭于线路水准基点,一般在线下工程完成后进行施测,是轨道铺设和运营维护的基准。62024 年 4 月 19 日606262DK922+7220.6DK922+62DK922+长链下载后可任意编辑CPⅠ精测网各级控制点分布关系图:CPⅡ线路中线CPⅢ50-70 mCPII600-800 mCPⅡCPⅡCPⅠ≤4 km二、线下工程施工测量概念断链:断链是指因局部...
