室外管网施工方案样本

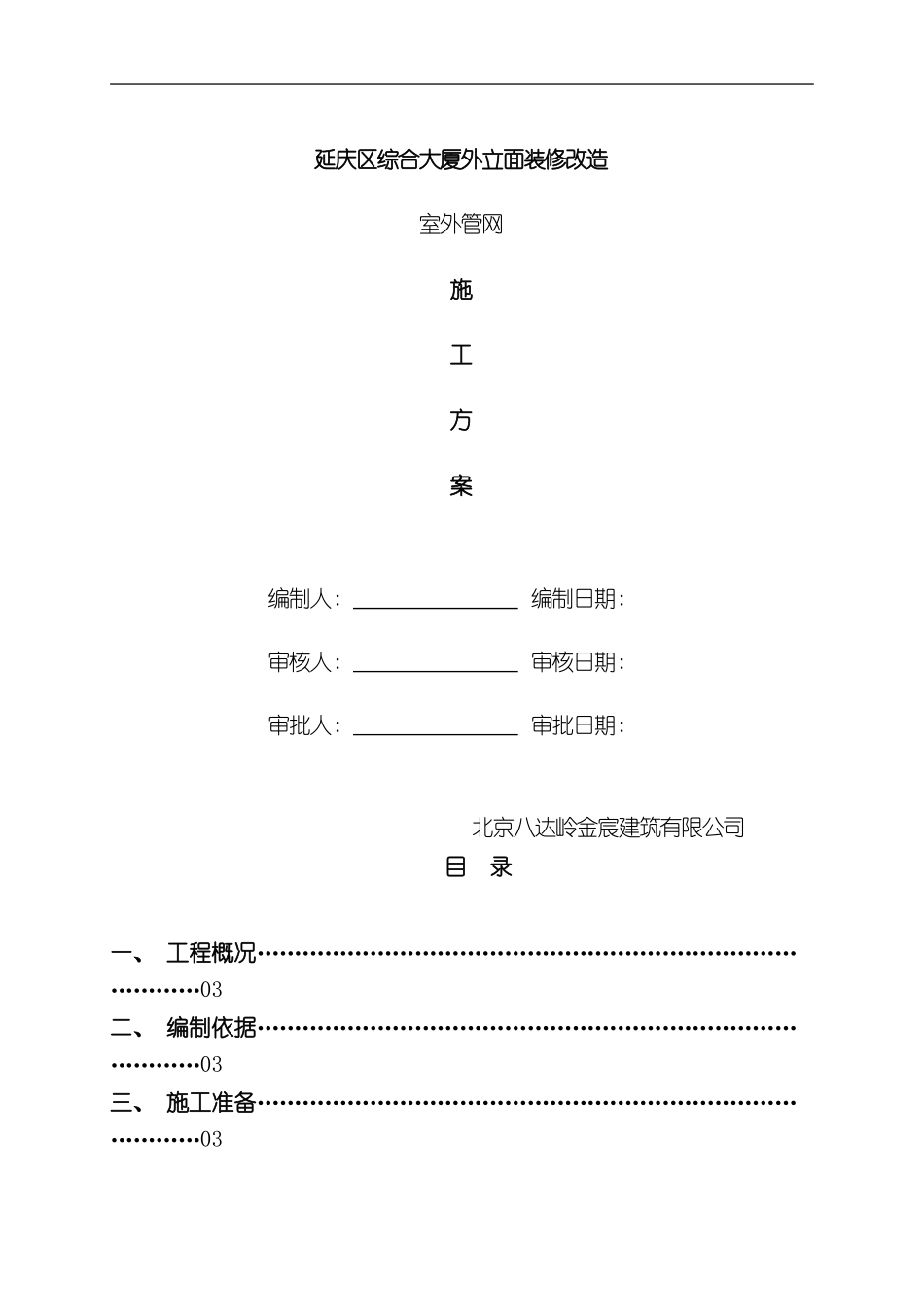

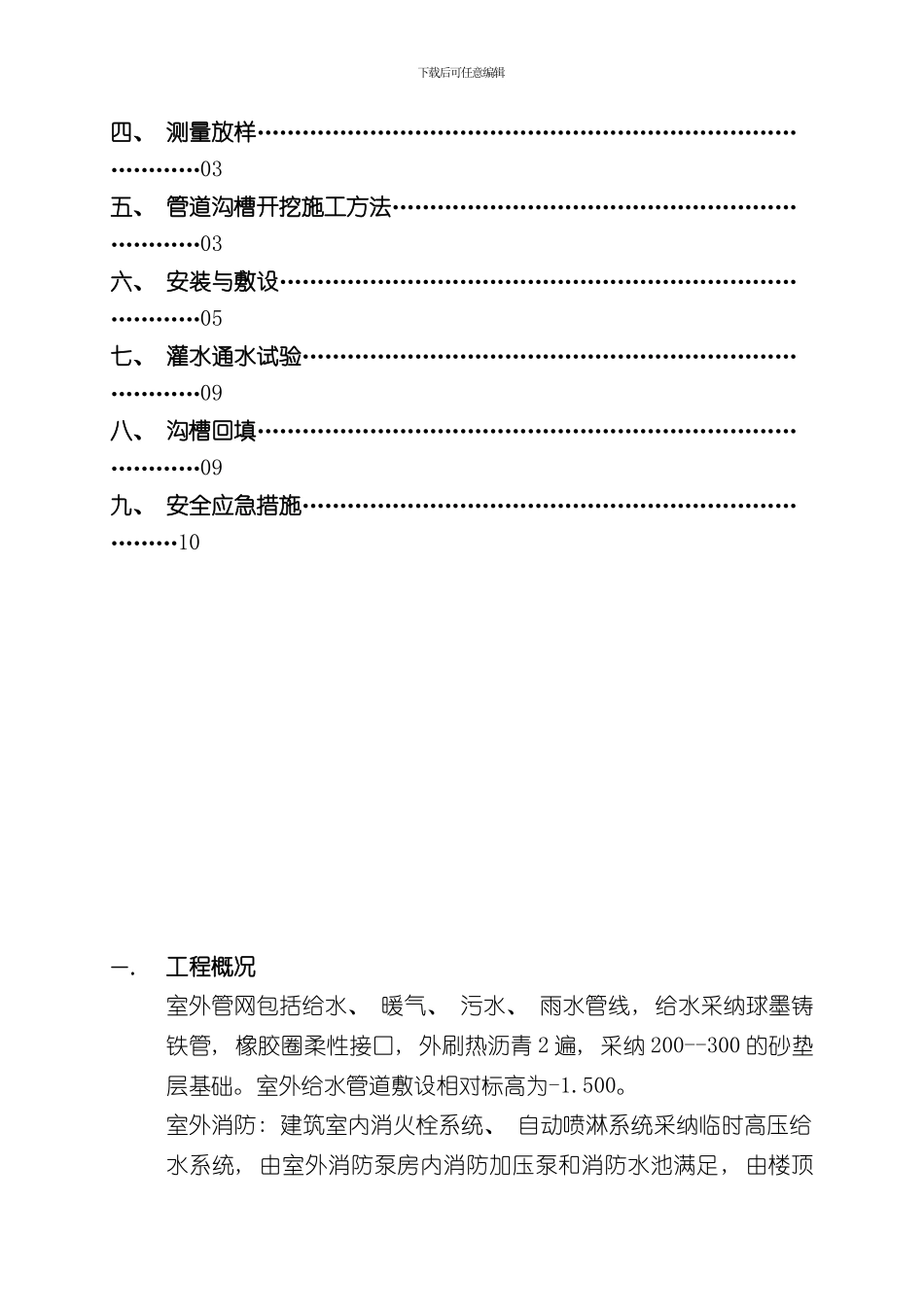

延庆区综合大厦外立面装修改造室外管网施工方案编制人: 编制日期: 审核人: 审核日期: 审批人: 审批日期: 北京八达岭金宸建筑有限公司目 录一、 工程概况…………………………………………………………………………03二、 编制依据…………………………………………………………………………03三、 施工准备…………………………………………………………………………03下载后可任意编辑四、 测量放样…………………………………………………………………………03五、 管道沟槽开挖施工方法…………………………………………………………03六、 安装与敷设………………………………………………………………………05七、 灌水通水试验……………………………………………………………………09八、 沟槽回填…………………………………………………………………………09九、 安全应急措施…………………………………………………………………10一．工程概况室外管网包括给水、 暖气、 污水、 雨水管线, 给水采纳球墨铸铁管, 橡胶圈柔性接口, 外刷热沥青 2 遍, 采纳 200--300 的砂垫层基础。室外给水管道敷设相对标高为-1.500。室外消防: 建筑室内消火栓系统、 自动喷淋系统采纳临时高压给水系统, 由室外消防泵房内消防加压泵和消防水池满足, 由楼顶下载后可任意编辑高位水箱及增压稳压设备满足; 室外消火栓系统采纳低压给水系统。建筑室内消火栓用水量为 30L/s, 室外消火栓系统用水量40L/s, 自动喷淋用水量 30L/s。室外消火栓保护半径 150 米, 布置间距不大于 120 米, 距建筑物大于 5m, 距路边小于 2m。环状管网上设阀门, 保证检修同时关闭的消火栓不多于 5 个。室外埋地消防加压管道采纳钢丝网骨架塑料( 聚乙烯) 复合管材, 电熔连接, 与阀门连接采纳法兰。室外采纳雨、 污分流制, 污水经过化粪池处理后进入市政污水管网。排水管道为高密度聚乙烯双壁波纹管, 弹性密封圈承插接口: 基础采纳 10cm 的砂垫层, 管道铺设完毕后, 回填砂超出管顶 300mm 后回填素土分层夯实, 化粪池采纳玻璃钢化粪池, 清掏周期 90 天, 污水定额 115m /d³。雨水计算暴雨强度采纳北京地区暴雨强度公式, 雨水管道接市政管道, 经过公路的管道采纳非开挖拉管工艺。排水管道为高密度聚乙烯双壁波纹管, 弹性密封圈承插接口: 基础采纳 10cm 的砂垫层, 回填砂超出管顶 300mm 后回填素土分层夯实。检...
