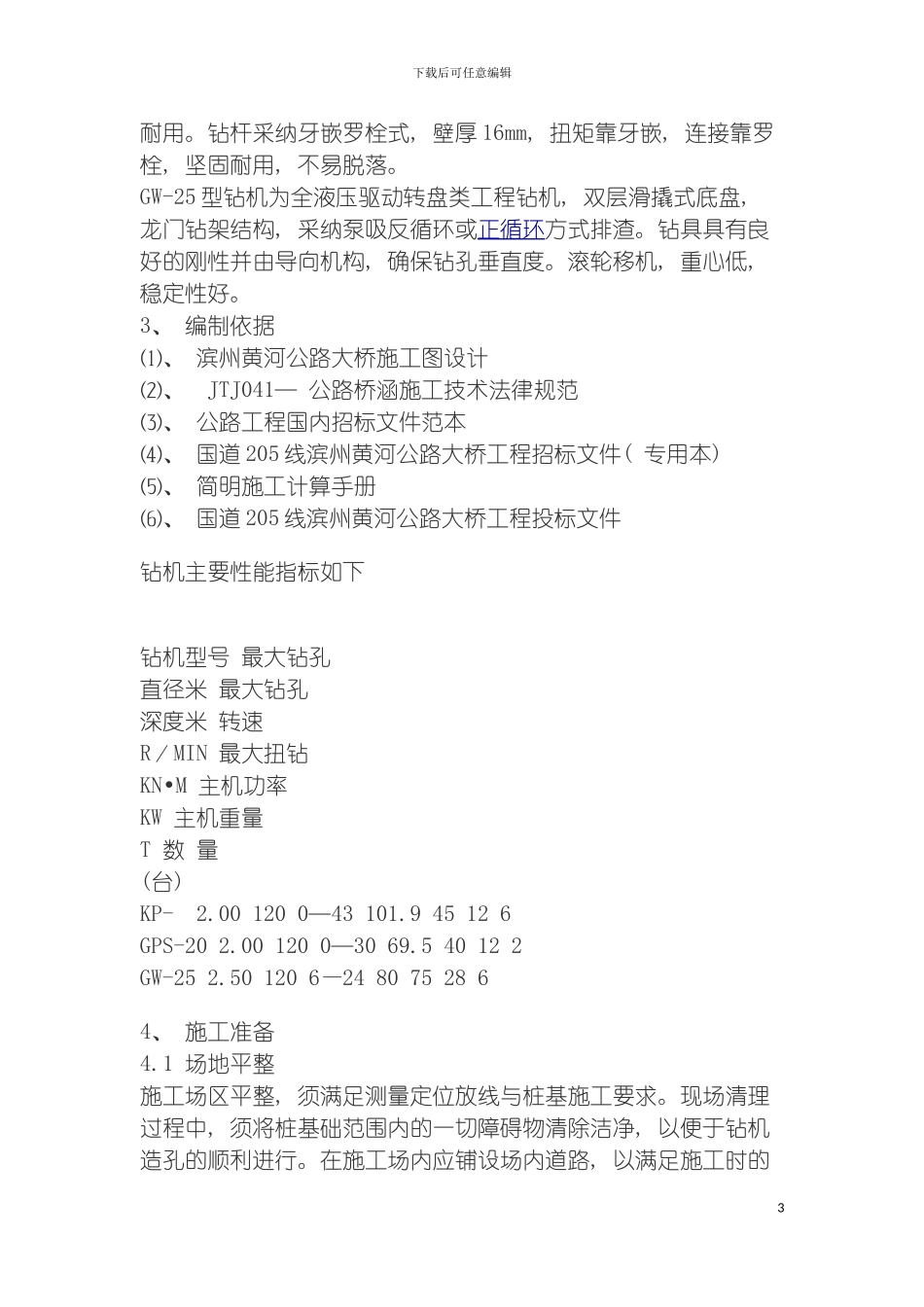

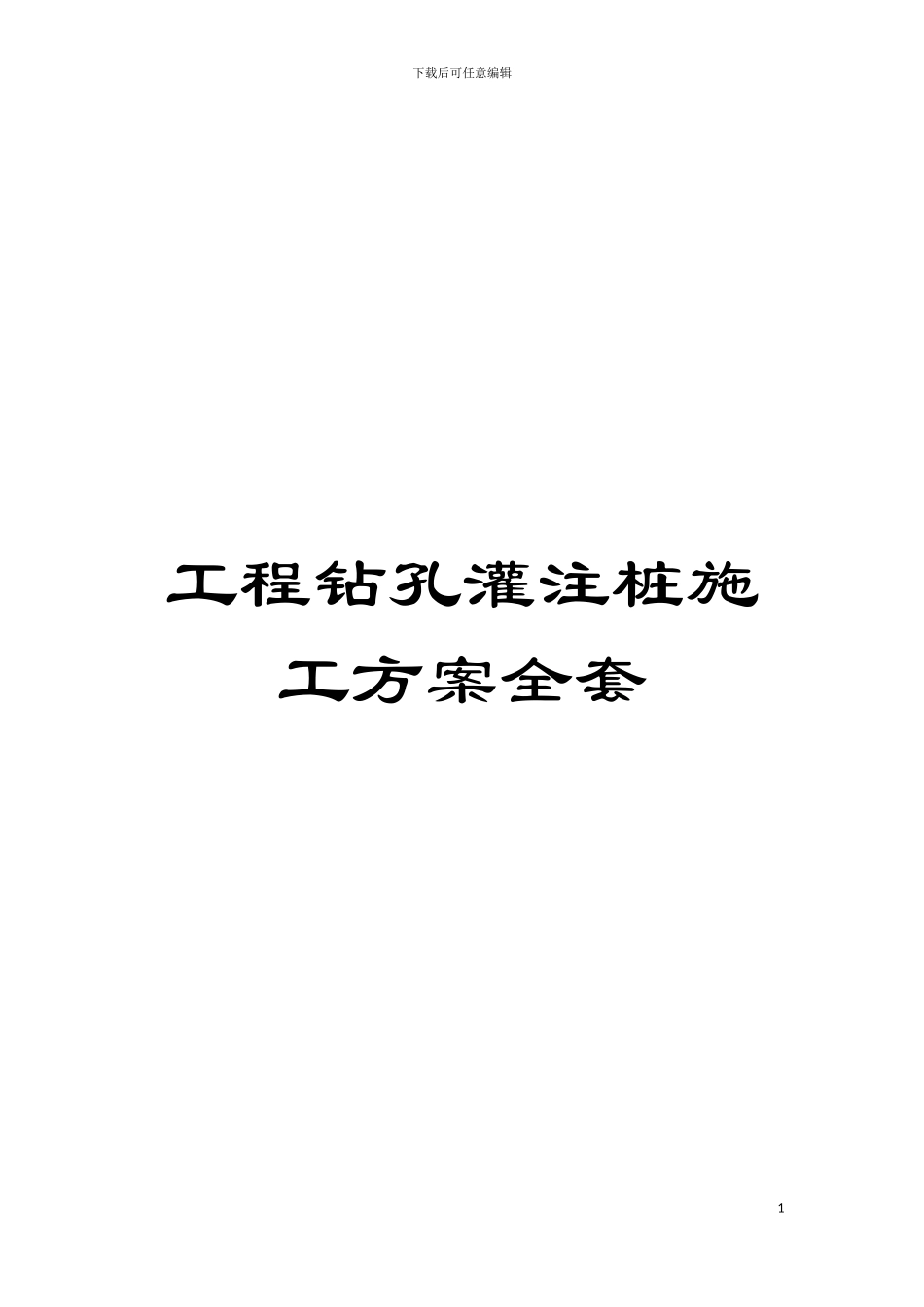

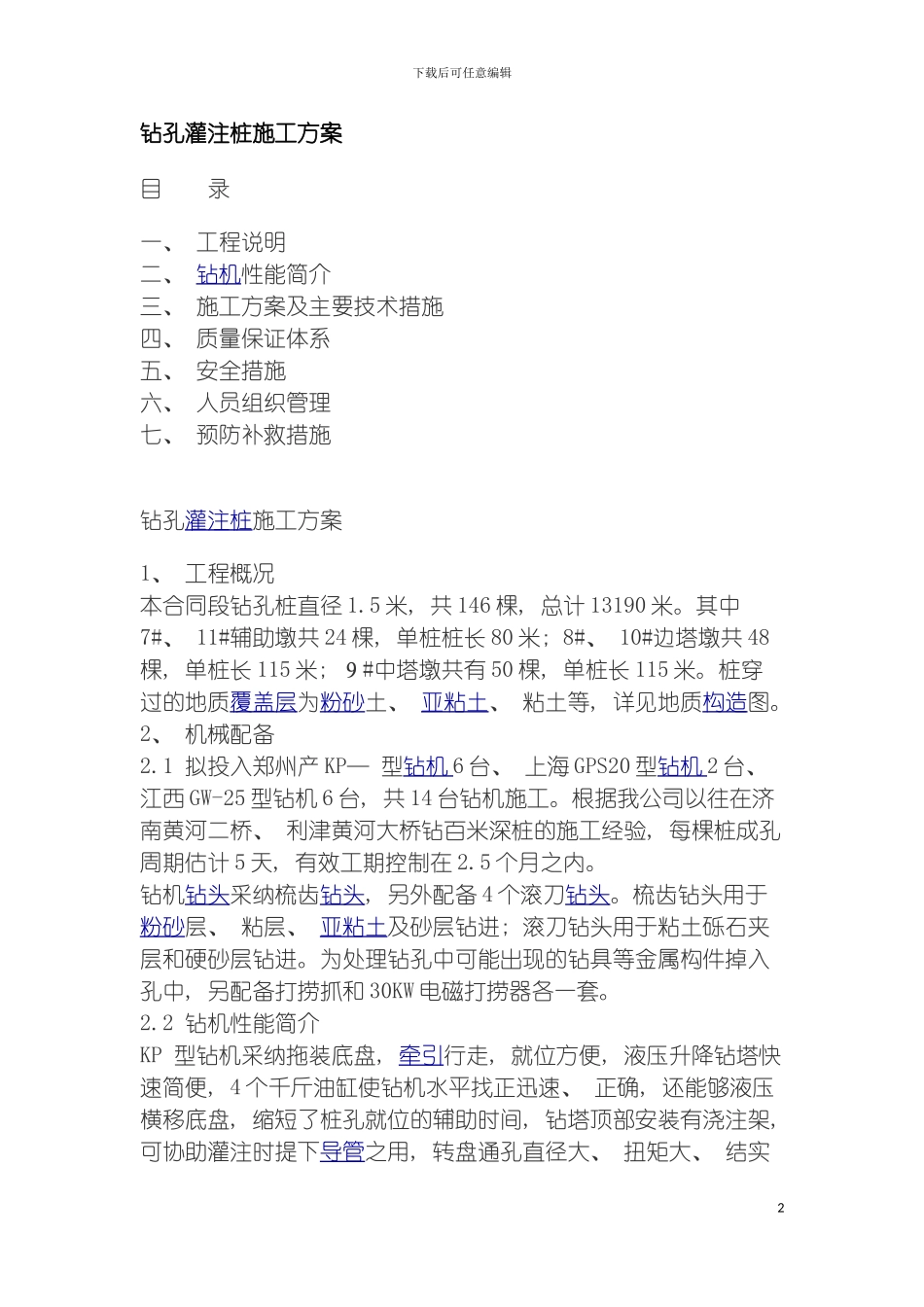

下载后可任意编辑工程钻孔灌注桩施工方案全套1下载后可任意编辑钻孔灌注桩施工方案目 录 一、 工程说明二、 钻机性能简介三、 施工方案及主要技术措施四、 质量保证体系五、 安全措施六、 人员组织管理七、 预防补救措施 钻孔灌注桩施工方案1、 工程概况本合同段钻孔桩直径 1.5 米, 共 146 棵, 总计 13190 米。其中7#、 11#辅助墩共 24 棵, 单桩桩长 80 米; 8#、 10#边塔墩共 48棵, 单桩长 115 米; ９#中塔墩共有 50 棵, 单桩长 115 米。桩穿过的地质覆盖层为粉砂土、 亚粘土、 粘土等, 详见地质构造图。2、 机械配备2.1 拟投入郑州产 KP─ 型钻机 6 台、 上海 GPS20 型钻机 2 台、 江西 GW-25 型钻机 6 台, 共 14 台钻机施工。根据我公司以往在济南黄河二桥、 利津黄河大桥钻百米深桩的施工经验, 每棵桩成孔周期估计 5 天, 有效工期控制在 2.5 个月之内。钻机钻头采纳梳齿钻头, 另外配备 4 个滚刀钻头。梳齿钻头用于粉砂层、 粘层、 亚粘土及砂层钻进; 滚刀钻头用于粘土砾石夹层和硬砂层钻进。为处理钻孔中可能出现的钻具等金属构件掉入孔中, 另配备打捞抓和 30KW 电磁打捞器各一套。2.2 钻机性能简介KP 型钻机采纳拖装底盘, 牵引行走, 就位方便, 液压升降钻塔快速简便, 4 个千斤油缸使钻机水平找正迅速、 正确, 还能够液压横移底盘, 缩短了桩孔就位的辅助时间, 钻塔顶部安装有浇注架, 可协助灌注时提下导管之用, 转盘通孔直径大、 扭矩大、 结实2下载后可任意编辑耐用。钻杆采纳牙嵌罗栓式, 壁厚 16mm, 扭矩靠牙嵌, 连接靠罗栓, 坚固耐用, 不易脱落。GW-25 型钻机为全液压驱动转盘类工程钻机, 双层滑撬式底盘, 龙门钻架结构, 采纳泵吸反循环或正循环方式排渣。钻具具有良好的刚性并由导向机构, 确保钻孔垂直度。滚轮移机, 重心低, 稳定性好。3、 编制依据⑴、 滨州黄河公路大桥施工图设计⑵、 JTJ041─ 公路桥涵施工技术法律规范⑶、 公路工程国内招标文件范本⑷、 国道 205 线滨州黄河公路大桥工程招标文件( 专用本) ⑸、 简明施工计算手册⑹、 国道 205 线滨州黄河公路大桥工程投标文件钻机主要性能指标如下钻机型号 最大钻孔直径米 最大钻孔深度米 转速R／MIN 最大扭钻KN M •主机功率KW 主机重量T 数 量(台)KP- 2.00 120 0─43 101.9 45 12 6GPS-20 2.00 120 0─30 69.5 40 12 2GW-25 2.50...
