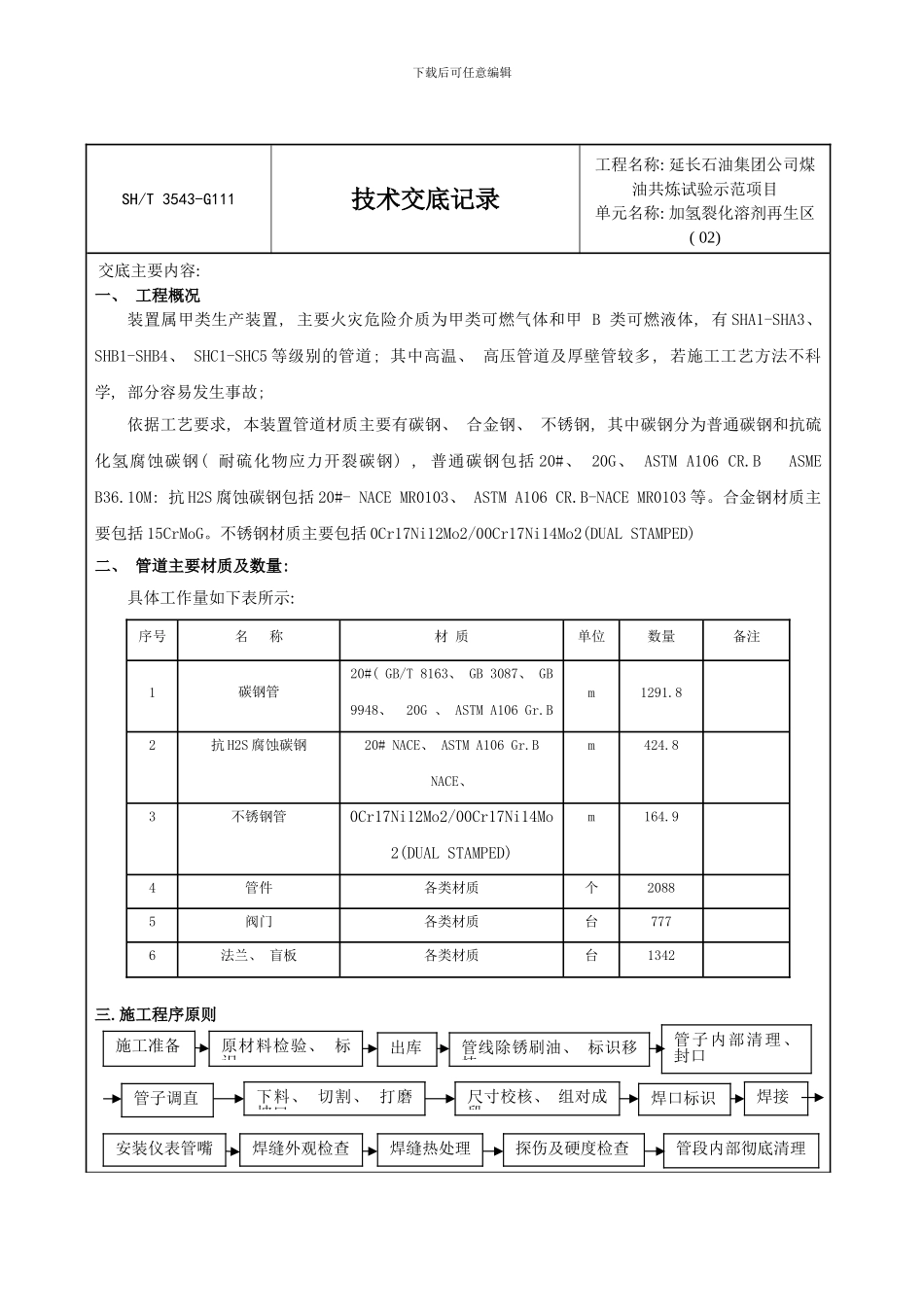

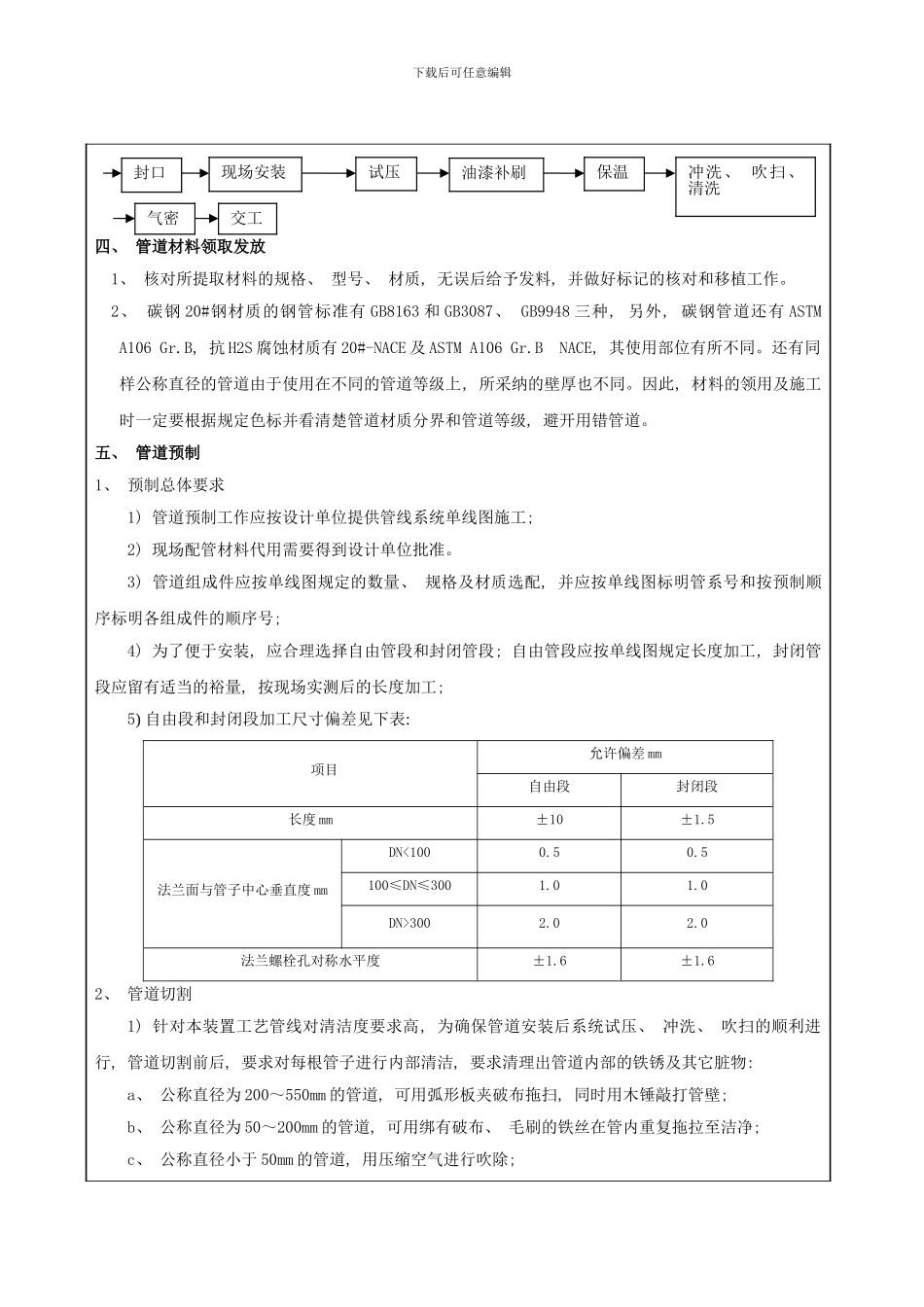

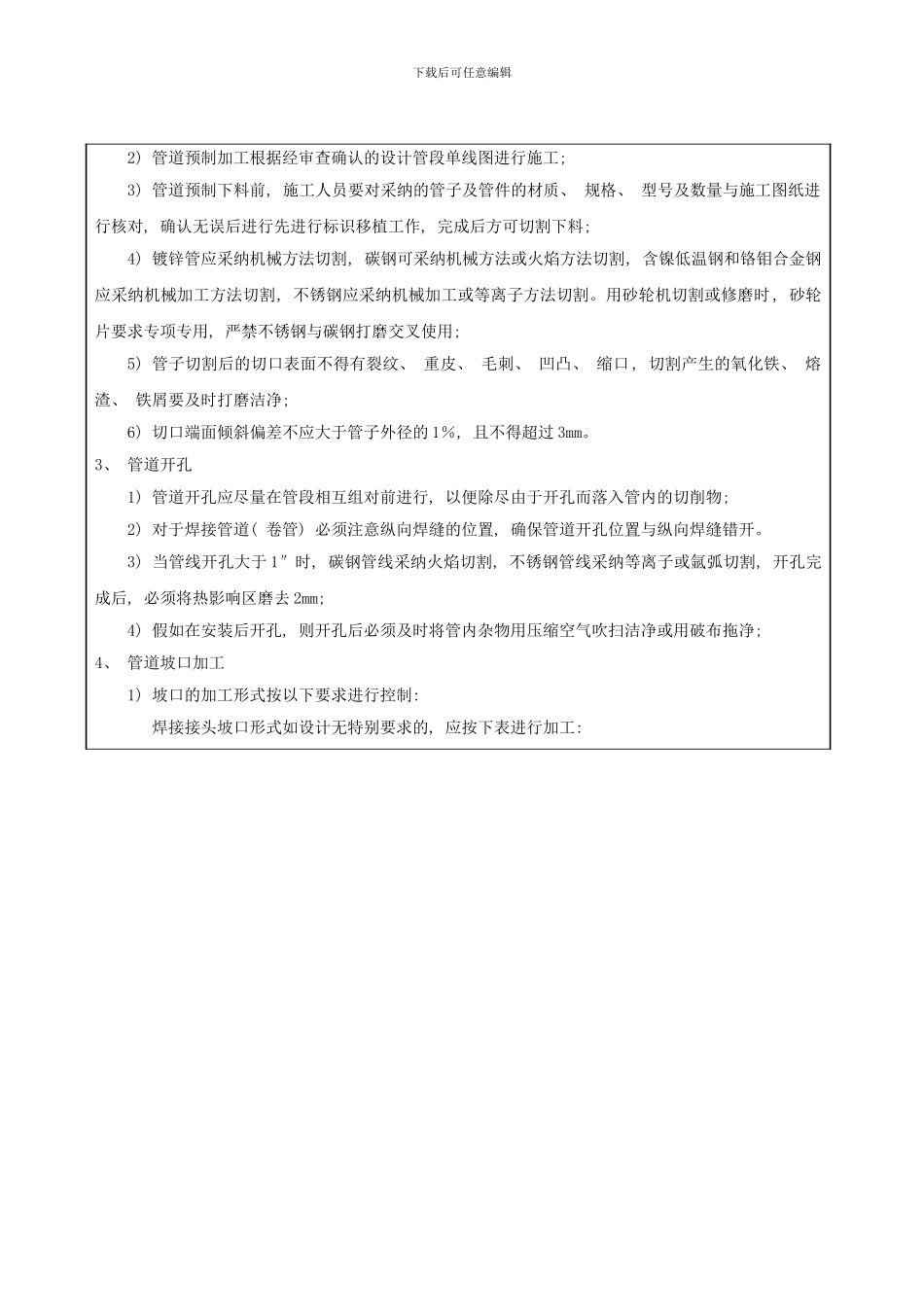

下载后可任意编辑SH/T 3543-G111技术交底记录工程名称: 延长石油集团公司煤油共炼试验示范项目单元名称: 加氢裂化溶剂再生区( 02) 交底主要内容: 一、 工程概况 装置属甲类生产装置, 主要火灾危险介质为甲类可燃气体和甲 B 类可燃液体, 有 SHA1-SHA3、 SHB1-SHB4、 SHC1-SHC5 等级别的管道; 其中高温、 高压管道及厚壁管较多, 若施工工艺方法不科学, 部分容易发生事故; 依据工艺要求, 本装置管道材质主要有碳钢、 合金钢、 不锈钢, 其中碳钢分为普通碳钢和抗硫化氢腐蚀碳钢( 耐硫化物应力开裂碳钢) , 普通碳钢包括 20#、 20G、 ASTM A106 CR.B ASME B36.10M: 抗 H2S 腐蚀碳钢包括 20#- NACE MR0103、 ASTM A106 CR.B-NACE MR0103 等。合金钢材质主要包括 15CrMoG。不锈钢材质主要包括 0Cr17Ni12Mo2/00Cr17Ni14Mo2(DUAL STAMPED)二、 管道主要材质及数量: 具体工作量如下表所示: 序号名 称材 质单位数量备注1碳钢管20#( GB/T 8163、 GB 3087、 GB 9948、 20G 、 ASTM A106 Gr.Bm1291.82抗 H2S 腐蚀碳钢20# NACE、 ASTM A106 Gr.B NACE、 m424.83不锈钢管0Cr17Ni12Mo2/00Cr17Ni14Mo2(DUAL STAMPED)m164.94管件各类材质个20885阀门各类材质台7776法兰、 盲板各类材质台1342三.施工程序原则施工准备原材料检验、 标识出库管线除锈刷油、 标识移植管子内部清理、 封口管子调直下料、 切割、 打磨坡口焊口标识焊接尺寸校核、 组对成段安装仪表管嘴焊缝外观检查焊缝热处理探伤及硬度检查管段内部彻底清理下载后可任意编辑四、 管道材料领取发放1、 核对所提取材料的规格、 型号、 材质, 无误后给予发料, 并做好标记的核对和移植工作。2、 碳钢 20#钢材质的钢管标准有 GB8163 和 GB3087、 GB9948 三种, 另外, 碳钢管道还有 ASTM A106 Gr.B, 抗 H2S 腐蚀材质有 20#-NACE 及 ASTM A106 Gr.B NACE, 其使用部位有所不同。还有同样公称直径的管道由于使用在不同的管道等级上, 所采纳的壁厚也不同。因此, 材料的领用及施工时一定要根据规定色标并看清楚管道材质分界和管道等级, 避开用错管道。五、 管道预制1、 预制总体要求 1) 管道预制工作应按设计单位提供管线系统单线图施工; 2) 现场配管材料代用需要得到设计单位批准。3) 管道组成件应按单线图规定的数量、 规格及材质选配, 并应按单线图标明管系号和按预制顺序标明各组成件的...
