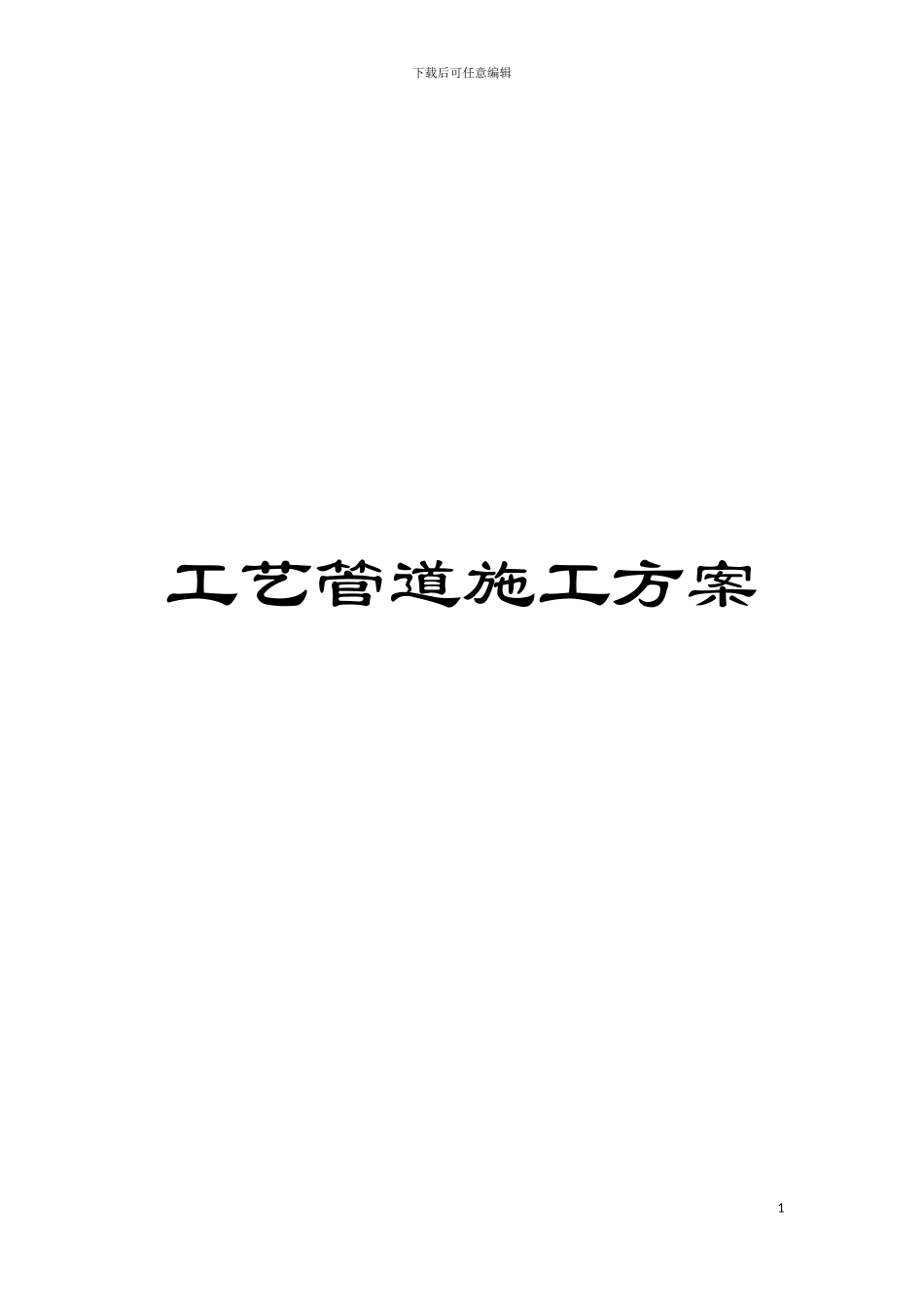

工艺管道施工方案模板

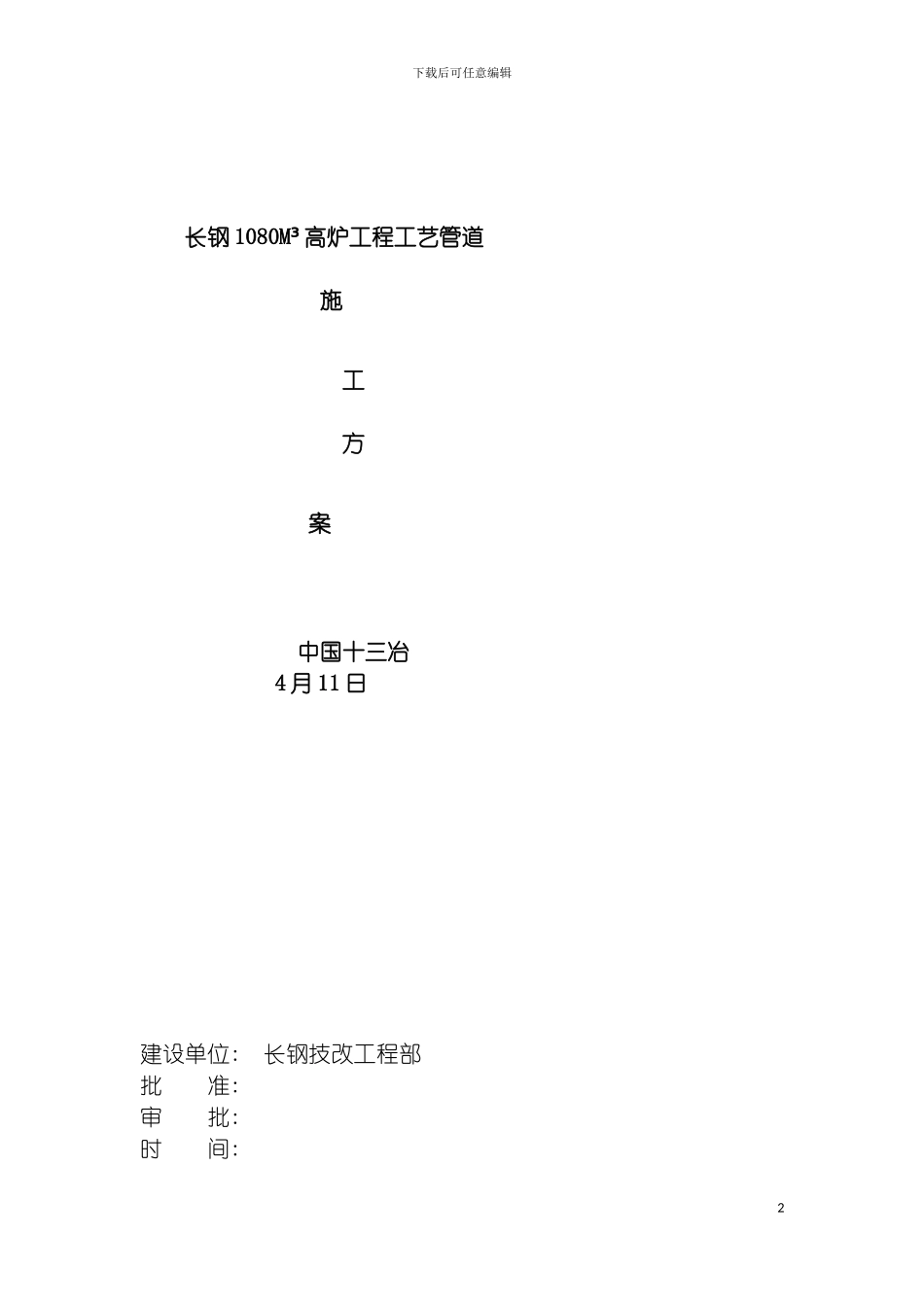

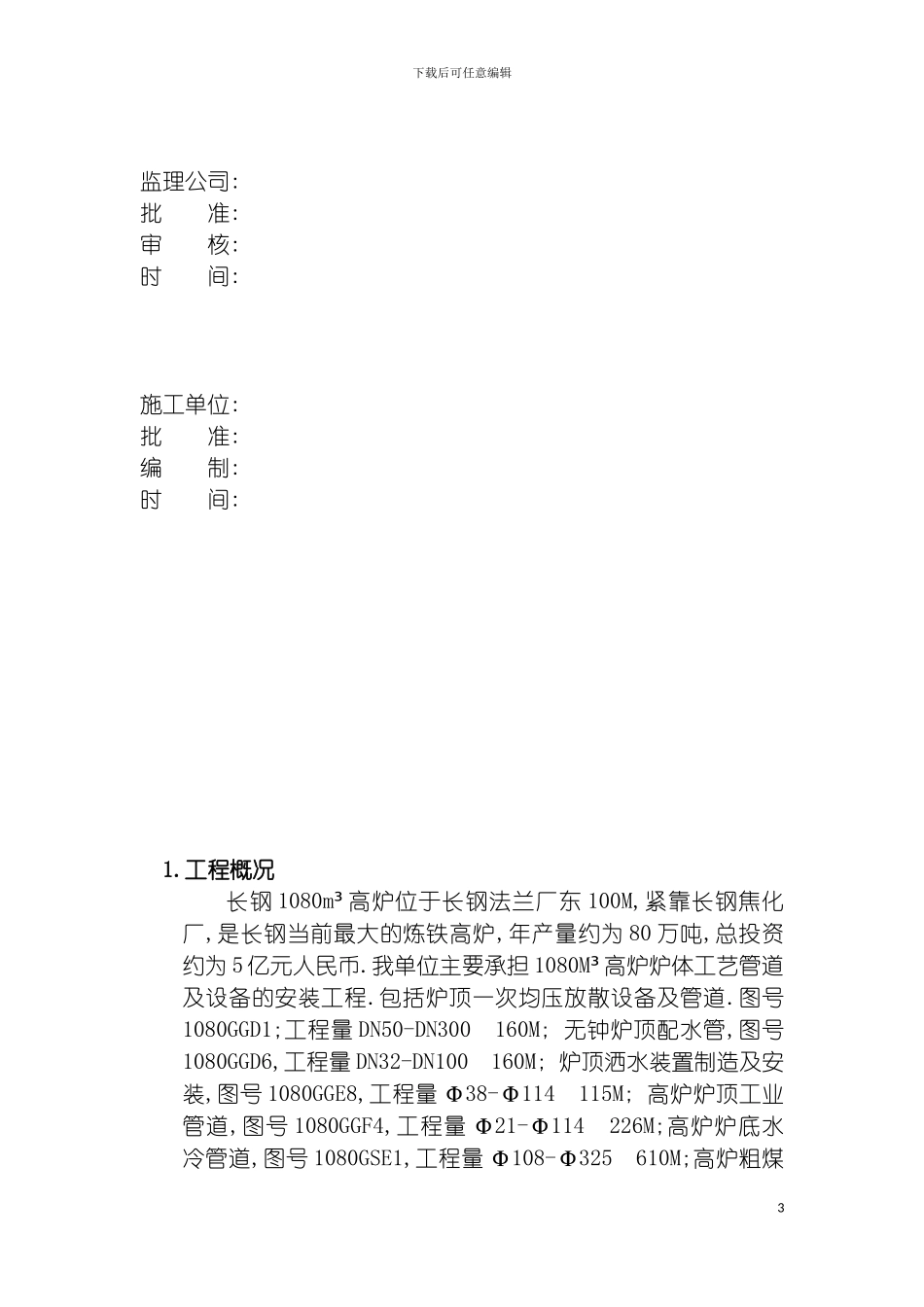

下载后可任意编辑工艺管道施工方案1下载后可任意编辑 长钢 1080M³ 高炉工程工艺管道 施 工 方 案 中国十三冶 4 月 11 日建设单位: 长钢技改工程部批 准:审 批: 时 间:2下载后可任意编辑监理公司:批 准:审 核:时 间:施工单位:批 准:编 制:时 间:1.工程概况长钢 1080m³ 高炉位于长钢法兰厂东 100M,紧靠长钢焦化厂,是长钢当前最大的炼铁高炉,年产量约为 80 万吨,总投资约为 5 亿元人民币.我单位主要承担 1080M³ 高炉炉体工艺管道及设备的安装工程.包括炉顶一次均压放散设备及管道.图号1080GGD1;工程量 DN50-DN300 160M; 无钟炉顶配水管,图号1080GGD6,工程量 DN32-DN100 160M; 炉顶洒水装置制造及安装,图号 1080GGE8,工程量 Φ38-Φ114 115M; 高炉炉顶工业管道,图号 1080GGF4,工程量 Φ21-Φ114 226M;高炉炉底水冷管道,图号 1080GSE1,工程量 Φ108-Φ325 610M;高炉粗煤3下载后可任意编辑气系统工业管道,1080GGH6,工程量 Φ57-Φ133 200M;高炉风口平台出铁场工业管道,又分为煤气管道.氧气管道,图号1080GGH8,工程量 Φ57-Φ159 210M;高炉粒化头及冲渣水管道,图号 1080GGF12,工程量 Φ57-Φ820 101M;是由长治钢铁(集团)有限公司设计规划院设计的.2.编制依据2.1 长治钢铁(集团)有限公司设计规划院设计的图纸.2.2<<炉顶一次均压放散设备及管道>>图号 1080GGD1;2.3<<高炉无钟炉顶配水管>>图号 1080GGD6;2.4<<1080M³ 高炉工程炉底水冷管>>图号 1080GSE1;2.5<<1080M³ 高炉粗煤气系统工业管道>>图号 1080GGH6;2.6<<1080M³ 高炉炉顶工业管道>>图号 1080GGD4;2.7<<1080M³ 高炉风口平台出铁场工业管道>>图号 1080GGF8;2.8<<1080M³ 高炉炉顶洒水装置制造及安装>>图号 1080GGE8;2.9<<1080M 高炉粒化头及冲渣水管安装>>图号 1080GGF12;2.10 <<工业.金属管道工程及验收法律规范>> GB50235-97;2.11 <<现场设备,工业管道焊接及验收法律规范>> GB50236-97;3.工程量一览表序号材料名称规格型号材质单位数量1无缝钢管Φ18*2.510m0.22无缝钢管Φ21*2.710m203无缝钢管Φ27*3.510m124无缝钢管Φ33.5*3.2510m235无缝钢管Φ38*3.510m236无缝钢管Φ48*3.510m257无缝钢管Φ57*410m2038无缝钢管Φ60*510m949无缝钢管Φ89*4.510m2410无缝钢管Φ108*610m6212无缝钢管Φ114*510m42.313无缝钢管Φ133*4.510m5714无缝钢管Φ159*4.510m934下载后可任意编辑15无缝钢管Φ159*610m1716无缝钢管Φ168*610m3...
